Разборка щёточного мотора Traxxas Stampede Remote Control Truck 12T
Если щёточный мотор вашей модели Traxxas Stampede 12T выходит из строя, изношен или вы хотите заменить его на новый, используйте это руководство, чтобы выполнить шаги по снятию мотора. Старайтесь проводить работу в месте, где вы не потеряете детали и винты. Подальше от воды и при хорошем освещении. Перед началом убедитесь, что пульт и машина выключены.
Шаг 1

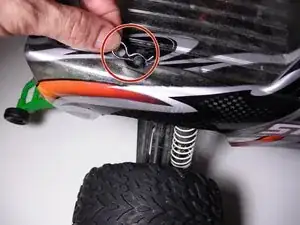

Снимите фиксирующие клипсы на всех четырёх углах корпуса.
Шаг 2
Поднимая строго вверх, снимите пластиковый кузов с машины, чтобы получить доступ к внутренним компонентам.
Шаг 3

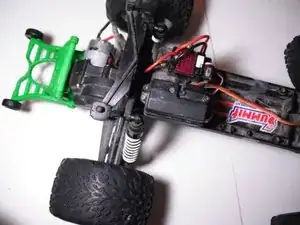

Используя крестовую отвёртку Phillips №1, на задней правой стороне отвинтите центральный винт зелёного уличного бруса.
Шаг 4
Используя крестовую отвёртку Phillips №1, отвинтите центральный винт на левой стороне зелёного уличного бруса.
Шаг 5

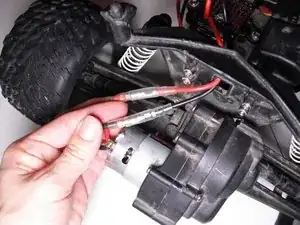

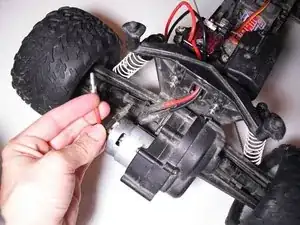

Потяните чёрный провод питания наружу с обеих сторон прозрачной пластиковой гильзы, чтобы отключить мотор от аккумулятора. Повторите то же действие с красным проводом питания, чтобы отключить его от аккумулятора.
Шаг 6

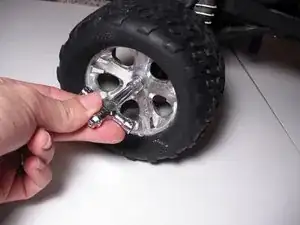

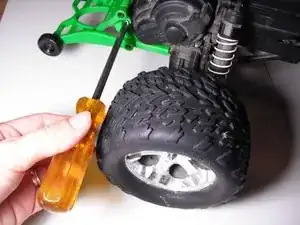

Снимите заднее правое колесо, используя торцевой ключ 7,0 мм или ключ для колёс R.C., чтобы ослабить гайку с нейлоновым фиксатором.

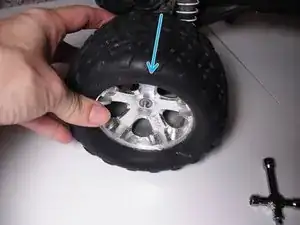

Потяните колесо прямо наружу, чтобы снять его с машины.
Шаг 7

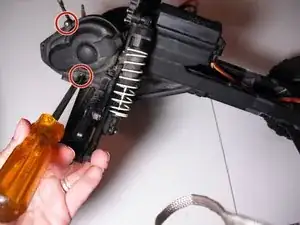

Используя крестовую отвёртку Phillips №1, отвинтите два винта, удерживающие пластиковый кожух мотора.

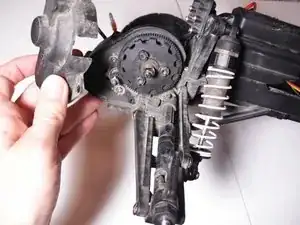

Снимите кожух мотора, потянув его строго наружу.
Шаг 8

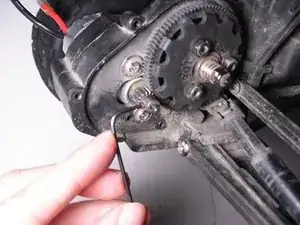

Используя шестигранный ключ 1/16, ослабьте установочный винт внутри маленькой шестерни, который фиксирует мотор на валу.
Потяните шестерню прямо, чтобы снять её с вала мотора.
Шаг 9

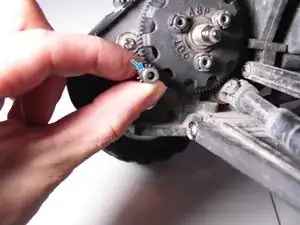

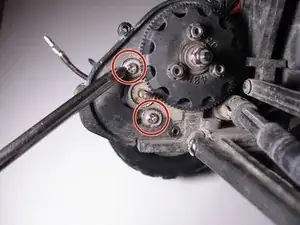

Снимите два винта Phillips №1, удерживающие мотор на месте.
Шаг 10

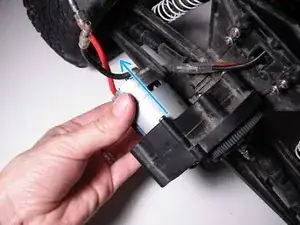

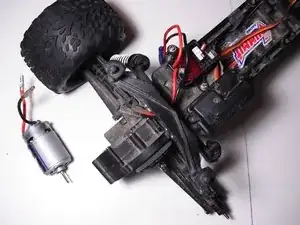

Удерживая мотор, выдвиньте его в сторону левого колеса, полностью извлекая.
Теперь вы сняли старый мотор и можете установить новый.
Заключение
Для сборки устройства следуйте инструкциям в обратном порядке.
Перевод руководства с ifixit.com
