Ремонт беспроводного адаптера USB для PDP Afterglow Fener

Сначала начните с вашего уже сломанного беспроводного адаптера USB, затем обрежьте другой конец, обнажив провод с этой стороны.

Затем свяжите провода вместе и оберните их термоусадочной трубкой, соединяя их. ПРЕДУПРЕЖДЕНИЕ: Требуются навыки пайки и работы с проводкой.

Шаг 1

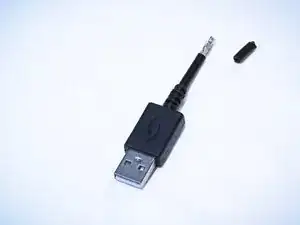

Сначала снимите термоусадку с нового USB.

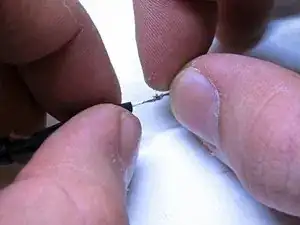

Затем снимите защиту сигнального экрана с нового USB.

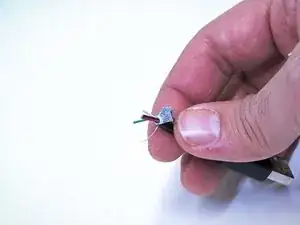

Далее обрежьте 4 конца провода, которые теперь торчат из конца USB.

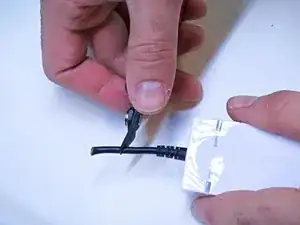

Затем выполните тот же процесс для USB провода, выходящего из самого адаптера.

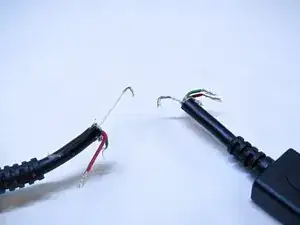

Согните концы проводов так, чтобы они образовали закругленные формы.

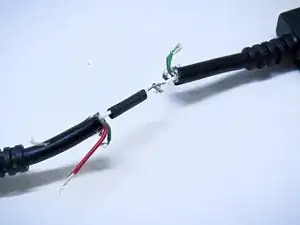

Соедините два крючка вместе.

Когда крючки будут соединены, скрутите два провода вместе для надежного соединения.

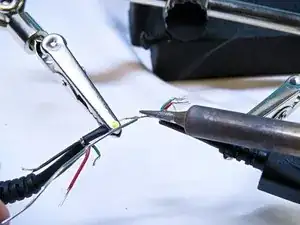

Используйте дополнительную руку или платформу, чтобы выполнить пайку.

Теперь спаяйте два провода вместе. Будьте осторожны, чтобы не расплавить термоусадку, иначе она может попасть на медные провода.

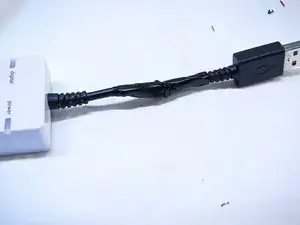

Затем вы можете использовать термофон для расплавления термоусадок вместе для максимальной защиты проводов.

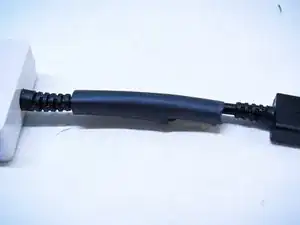

Наконец, вы можете полностью закрыть это либо большой термоусадкой, либо изолентой.

Этот гид не требует сборки, так как он сам по себе вновь соединяет USB.

Перевод руководства с ifixit.com
