Замена светодиода PDP Afterglow Fener
Сначала мы разберем наушники, чтобы добраться до светодиода. Затем мы воспользуемся нашими помощниками и паяльником, чтобы удалить старый светодиод и установить новый. ПРЕДУПРЕЖДЕНИЕ, требуются продвинутые навыки пайки.
Шаг 1

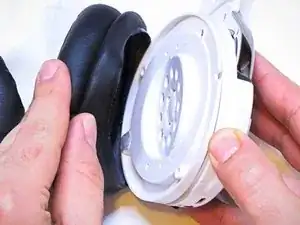

Аккуратно снимите левую и правую подушки вушек. Для получения дополнительных инструкций о том, как это сделать осторожно, перейдите к этому руководству здесь.

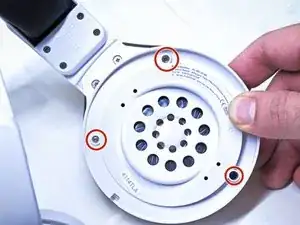

Для каждого из винтов, окруженных красным, возьмите отвертку J000 и открутите винты.

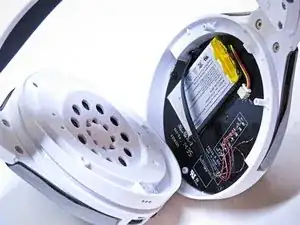

Это изображение того, как выглядят ваши наушники после выполнения первых двух шагов и снятия части, которую вы открутили.
Шаг 2
Сначала извлеките батарею из наушников, для инструкций о том, как это сделать правильно, перейдите сюда.

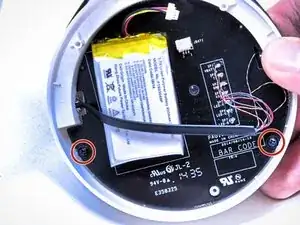

Теперь возьмите отвертку J000 и открутите винты, окруженные красным кругом.

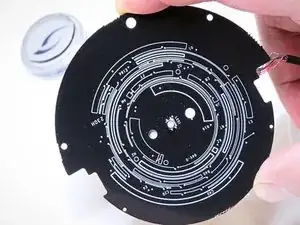

Теперь извлеките плату из наушников и переверните её на другую сторону, чтобы увидеть свет/светодиод.
Шаг 3
Возьмите помощник с зажимами и положите печатную плату на него.

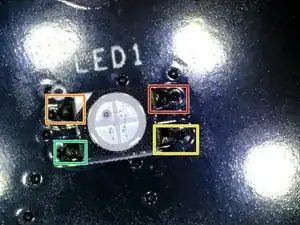

Это изображение крупным планом светодиода с выделенными участками, которые нужно отпаять.

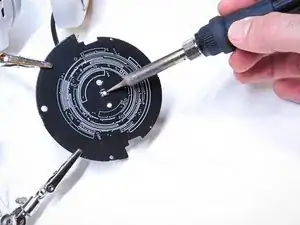

Теперь возьмите свой паяльник и отпаивайте эти четыре выделенные области.
Ваш светодиод должен освобождаться, и вы можете установить новый светодиод.
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
