Ремонт наушников TRITTON Kunai
Это подробное руководство, объясняющее, как разобрать гарнитуру, найти любые неполадки с динамиками и отремонтировать их. На этот ремонт уходит от 15 минут до 2 часов в зависимости от количества необходимых шагов. Перед самостоятельным ремонтом воспользуйтесь Руководством пользователя TRITTON Kunai, чтобы узнать, можно ли воспользоваться гарантией.
Шаг 1

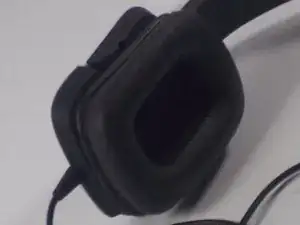

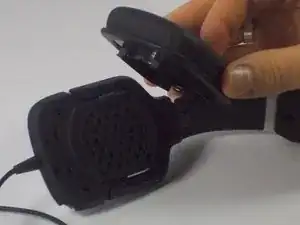

Крепко удерживайте черную амбушюру одной рукой и белую рамку динамика другой рукой.
Резко тяните амбушюру и рамку динамика в противоположные стороны, пока правая амбушюра не отделится от правой рамки.
Шаг 2
Удалите два винта 9 мм крестовой отверткой PH00.
Удалите два винта 7 мм крестовой отверткой PH00.
Отделите черную рамку в форме подковы от правой рамки динамика.
Шаг 3
Удалите два винта 7 мм крестовой отверткой PH00.

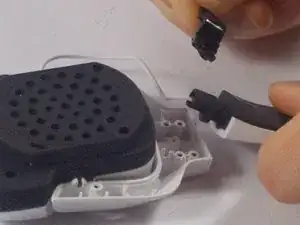

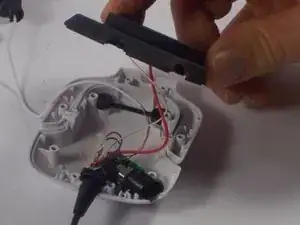

Отделите черный кронштейн, затем направляющую регулировки от правой рамки динамика.
Шаг 4

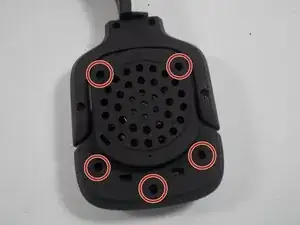

Удалите пять винтов 7 мм крестовой отверткой PH00.
Отделите черный корпус динамика от правой рамки динамика.
Шаг 5
Положите правый корпус динамика лицевой стороной вверх так, чтобы четыре клеммы динамика располагались над динамиком 16 Ом, как на фото.
Убедитесь, что красный провод подключен к самой правой клемме, а зеленый провод — к самой левой клемме; если это не так, припаяйте провода на место. Руководство по пайке iFixit.
Если вам пришлось припаять или восстановить соединение проводов, протестируйте гарнитуру перед переходом к следующему шагу.
Шаг 6
Повторите шаги 1–4 предыдущей части для левой рамки динамика.
На фотографиях показано правильное расположение шарнирной детали в форме подковы внутри рамки динамика.
Шаг 7

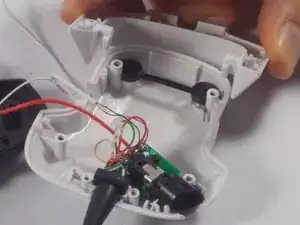

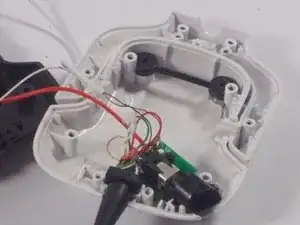

Положите левую рамку динамика на ровную поверхность так, чтобы пять металлических клемм на зеленой плате были обращены от вас.

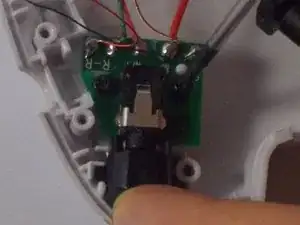

Убедитесь, что зеленый металлический провод подключен к самой левой клемме, а красный металлический провод — к самой правой клемме. Припаяйте провода на место, если они не подключены должным образом. Руководство по пайке iFixit.
Если вам пришлось припаять провода, протестируйте гарнитуру перед переходом к следующему шагу.
Шаг 8

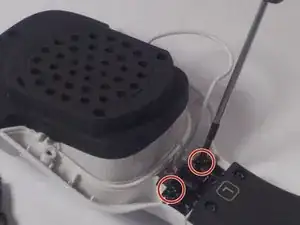

Удалите два винта 7 мм крестовой отверткой PH00.

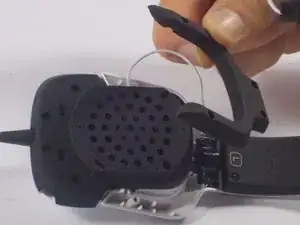

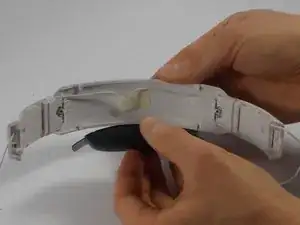

Сильно отожмите черный резиновый кронштейн от белой направляющей. Этот шаг вызывает смещение маленького металлического кронштейна внутри направляющей; после этого черный резиновый кронштейн можно вернуть на место, но металлический кронштейн нельзя поставить обратно.
Выполните этот шаг для черных резиновых кронштейнов, расположенных с правой и левой сторон направляющей регулировки.
Шаг 9

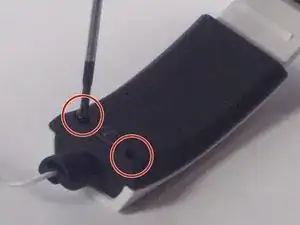

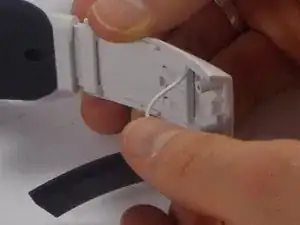

Удалите винт 7 мм крестовой отверткой PH00.

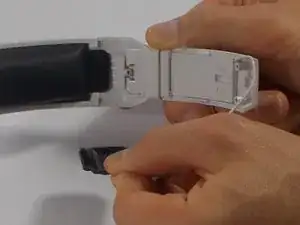

Отделите черный резиновый кронштейн от направляющей регулировки с обеих сторон.
Шаг 10

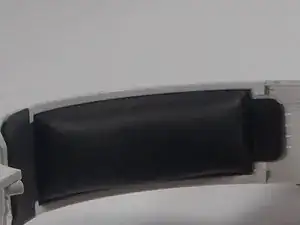

Крепко удерживайте черную подушку оголовья одной рукой и белую направляющую регулировки другой рукой.
Резко тяните подушку и направляющую регулировки в противоположные стороны, пока подушка полностью не отсоединится.
Шаг 11

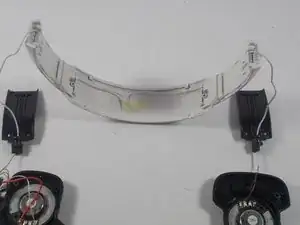

Восстановите любые поврежденные или отсоединенные провода и зафиксируйте их электрической лентой.
Протестируйте динамик.
Если динамик теперь работает, вы можете собрать гарнитуру обратно.
Если динамик по-прежнему не работает, необходимо заменить правый динамик. Смотрите наше руководство по ремонту правого динамика.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
