Замена потенциометра громкости Razer Carcharias

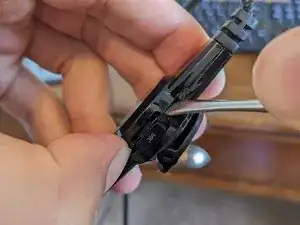

Используйте лопаточку, чтобы разъединить корпус регулятора громкости.

С каждой стороны расположено по 4 защёлки, которые могут сломаться — если это произойдёт, ожидайте, что придётся склеить корпус обратно.

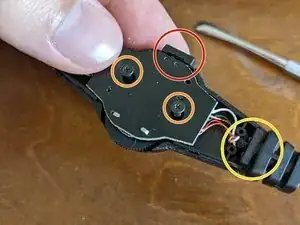

Снимите 2 винта, удерживающие печатную плату в корпусе.

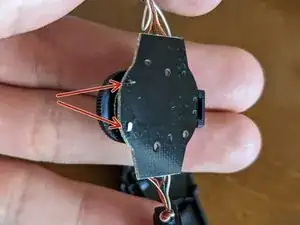

С помощью тонкого инструмента отогните 2 лапки, фиксирующие потенциометр на плате.

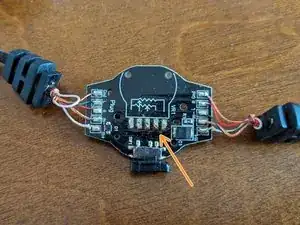

Опционально удалите как можно больше припоя с помощью паяльника и оплётки для припоя. Аккуратно поддев потенциометр вверх, нагревайте паяльником 5 контактных площадок потенциометра до тех пор, пока компонент не освободится.

Используйте плоскогубцы или сильные пинцеты, чтобы выпрямить выводы нового потенциометра.

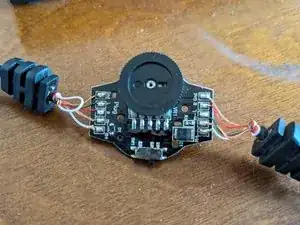

Установите новый потенциометр на плату, убедившись, что фиксаторы проходят через плату.

Припаяйте 5 выводов, одновременно оказывая давление на верхнюю часть потенциометра, чтобы он встал заподлицо с платой пока припой ещё жидкий.

Поскольку фиксаторы проходят через печатную плату, полезно расположить плату на краю чего‑нибудь вроде картонной коробки во время пайки, чтобы фиксаторы были свободны и могли выходить под плату, позволяя потенциометру полностью устанавливаться заподлицо с платой.

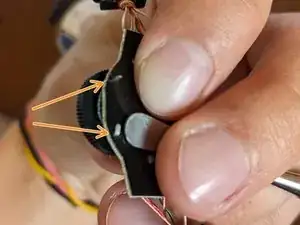

Загните 2 удерживающие лапки с другой стороны платы заподлицо с помощью лопаточки.

Сейчас хорошее время проверить, работают ли ручка громкости и микрофон, прежде чем собирать корпус обратно.

Если при пайке использовался флюс, рекомендуется очистить его с помощью изопропилового спирта или специального очистителя для печатных плат перед сборкой.

Если переключатель «Mic» был снят, обязательно прикрепите его обратно перед установкой платы в корпус.

Верните 2 винта, используемые для крепления платы в корпусе.

Вставьте оба резиновых элемента обратно в концевые части корпуса.

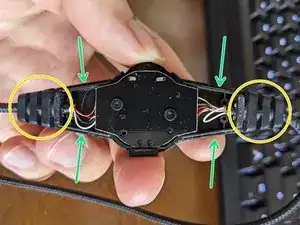

Если пластиковые защёлки были повреждены, нанесите клей на отмеченные участки, чтобы зафиксировать корпус. Подойдёт цианакрилатный клей (суперклей) или клей B7000.

Плотно сомкните корпус и дождитесь высыхания клея.
