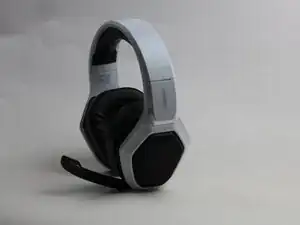

Замена накладки оголовья Ozeino OW810
Если у Вас возникли проблемы с накладкой оголовья Ozeino OW810 или Вы просто хотите её заменить, используйте это руководство.
Накладка оголовья защищает макушку головы от жёсткости пластикового элемента оголовья. Это руководство пошагово объясняет, как разобрать гарнитуру и снять накладку.
Перед выполнением этого руководства ознакомьтесь с предварительными руководствами — в них подробнее описана начальная последовательность разборки.
Шаг 1

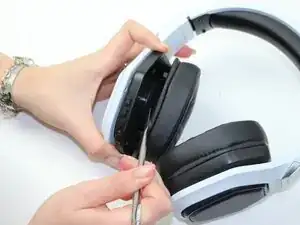

Вставьте нейлоновую лопатку в шов между праймым амбушюром и корпусом динамика.
Отожмите правый амбушюр.
Шаг 2

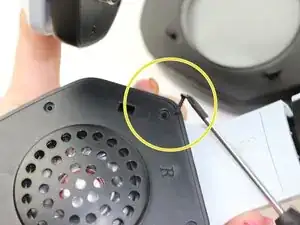

Используйте крестовую отвёртку Phillips #000, чтобы открутить шесть винтов 3,2 мм, фиксирующих корпус правого динамика.
Шаг 3

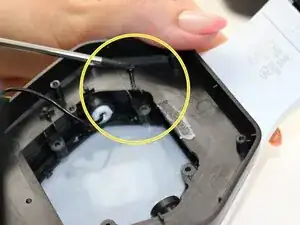

Снимите корпус динамика, осторожно чтобы не натянуть подключённые кабели.
Шаг 4

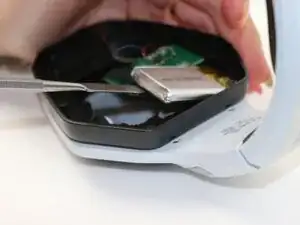

Используйте нейлоновую лопатку, чтобы аккуратно поддеть аккумулятор.
Не используйте металлическую лопатку для поддевания аккумулятора. Металлическая лопатка может легко проколоть аккумулятор.
Шаг 5
Снимите ленту с аккумулятора.
Подтяните плату вместе с проводкой с обеих сторон.
Замените аккумулятор.
Шаг 6

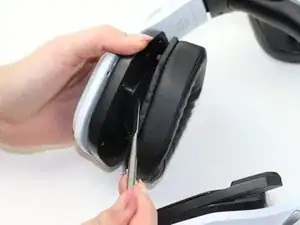

Используйте металлическую лопатку, чтобы снять амбушюры с гарнитуры.
Шаг 7

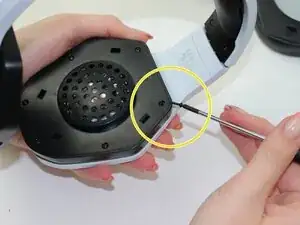

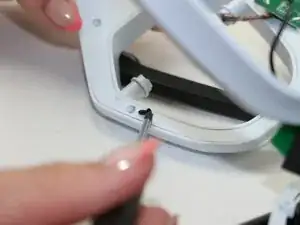

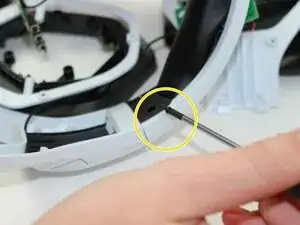

Используя крестовую отвёртку Phillips #000, открутите первый винт 9 мм, фиксирующий левую часть оголовья.
Шаг 8
Используя крестовую отвёртку Phillips #000, открутите второй винт 9 мм, фиксирующий левую часть оголовья.
Шаг 9
Используя крестовую отвёртку Phillips #000, открутите третий винт 9 мм, фиксирующий левую часть оголовья.
Шаг 10
Используя крестовую отвёртку Phillips #000, открутите четвёртый винт 9 мм, фиксирующий левую часть оголовья.
Шаг 11
Используя крестовую отвёртку Phillips #000, открутите пятый винт 9 мм, фиксирующий левую часть оголовья.
Шаг 12
Используя крестовую отвёртку Phillips #000, открутите последний винт 9 мм, фиксирующий левую часть оголовья.
Шаг 13
Используйте руки или металлическую лопатку, чтобы раскрыть наушник и найти зелёную плату.
Шаг 14

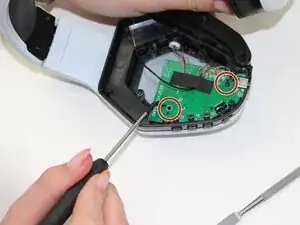

Открыв наушник, найдите зелёную плату и найдите первый винт 7 мм. Используйте крестовую отвёртку Phillips #000, чтобы убрать винт, фиксирующий зелёную плату.
Шаг 15
Используйте крестовую отвёртку Phillips #000, чтобы открутить второй винт 7 мм, фиксирующий зелёную плату.
Шаг 16

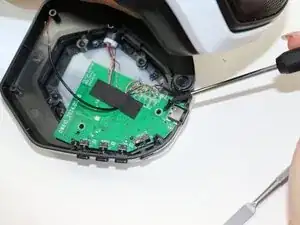

Аккуратно выньте зелёную плату изнутри гарнитуры, используя руки или пинцет.
Шаг 17
После удаления платы аккуратно снимите и замените кнопки громкости и питания с помощью рук или пинцета.
Шаг 18

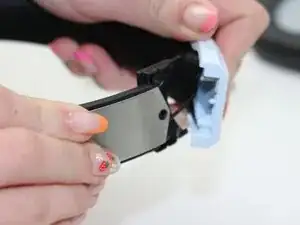

Наконец, снимите слайдер с гарнитуры с помощью пинцета.
Шаг 19
Перед началом убедитесь, что собрали необходимые инструменты.
Вам понадобится набор отвёрток Marlin.
Сборка займёт примерно 3 минуты.
После сбора инструментов можно приступать к руководству.
Шаг 20
Перед началом снимите амбушюр.
Используйте металлическую лопатку, чтобы помочь отделить его.

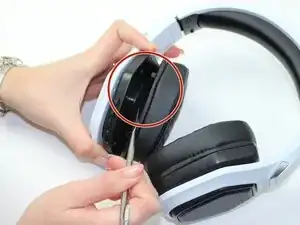

В красном круге выделено то, что нужно отсоединить для начала руководства.
Все действия будут проводиться на левой стороне Ozeino OW810.
Шаг 21
После снятия амбушюра соберите инструменты.
Вам понадобится набор отвёрток Marlin.
Возьмите крестовую отвёртку Phillips #0, чтобы начать.
Шаг 22

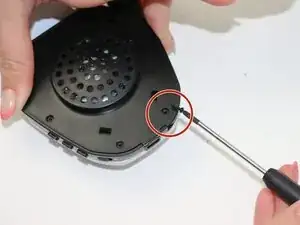

В красным выделен первый винт, который нужно удалить.
Используйте Phillips #0, чтобы открутить.
Шаг 23
Выделен второй винт, который нужно удалить.
Используйте крестовую отвёртку Phillips #0.
Шаг 24
Выделен третий винт, который нужно удалить.
Используйте Phillips #0.
Шаг 25
Выделен четвёртый винт, который нужно удалить.
Используйте Phillips #0, чтобы открутить.
Шаг 26

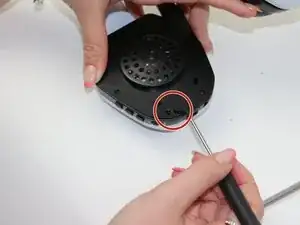

Выделен пятый винт, который нужно удалить.
Используйте Phillips #0, чтобы открутить.
Шаг 27
Выделён последний винт, который необходимо выкрутить
Используйте крестовую отвёртку PH #0 для откручивания
Вы должны были выкрутить 6 винтов с амбушюры
Шаг 28
После откручивания винтов с амбушюры снимите деталь

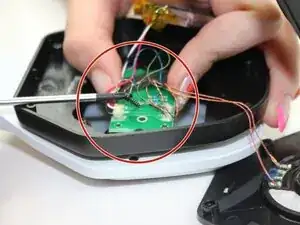

Найдите выделенную печатную плату
Шаг 29
Выделены винты, которые нужно удалить с печатной платы
Используйте крестовую отвёртку PH #0 для откручивания
Снимите материнскую плату с гарнитуры.
Шаг 30
Снимите обе части амбушюр
Шаг 31

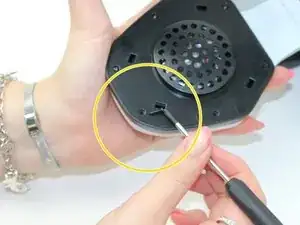

Открутите все 5 винтов 3,175 мм с каждой стороны амбушюр
Шаг 32
Снимите звуковые элементы (которые направлены к уху) с обеих сторон гарнитуры
Шаг 33
Отоприте серебряную батарею от рамы
Шаг 34

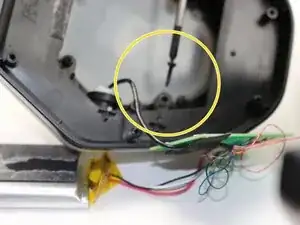

Осторожно открутите винт 2 мм на зелёной печатной плате
Осторожно извлеките плату
Шаг 35

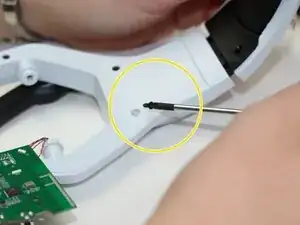

После снятия печатной платы открутите четыре винта на раме под ней
Повторите с другой стороны
Шаг 36
Снимите часть платы подсветки с задней стороны наушника
Повторите с другой стороны
Шаг 37
Удалите винты 3,174 мм из белой рамки
Повторите с другой стороны
Шаг 38

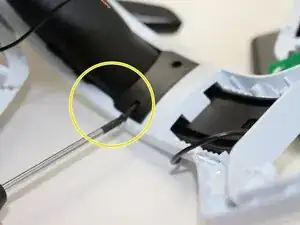

Удалите 2 винта 4 мм в чёрной части оголовья
Повторите с другой стороны
Шаг 39

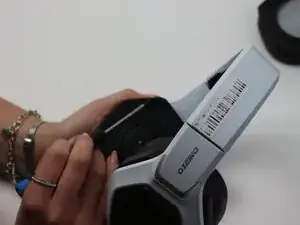

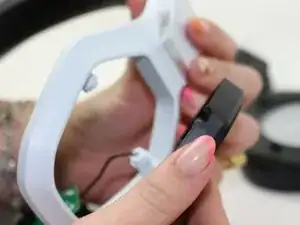

Аккуратно потяните рамку наушника, чтобы снять её с оголовья
Повторите с другой стороны
Шаг 40

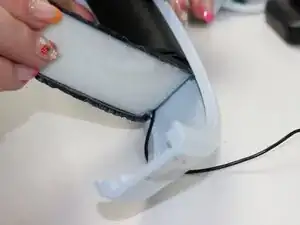

Осторожно снимите и замените амортизацию
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
