Идентификационные маркировки микросхем Sonos Ace

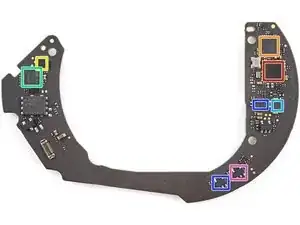

Шаг 1
Аудиокодек Analog Devices ADAU1860‑1 с двумя ЦП
Серийная флеш-память Winbond W25Q128JW 16 МБ
Зарядное устройство для Li-ion аккумулятора Richtek RT9471D 3 А для одной ячейки

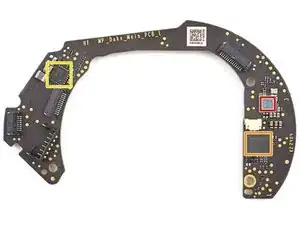

Шаг 2
Микроконтроллер STMicroelectronics STM32U575OG 32‑битный ARM Cortex‑M33
Микроконтроллер Microchip PIC16LF18323 8‑битный
Индикатор заряда аккумулятора Richtek RT9426A
Защитное устройство USB type‑C STMicroelectronics TCPP03‑M20
Синхронный понижающий преобразователь Richtek RT5715 2 A
Линейный стабилизатор Nisshinbo Micro Devices RP114N181D 300 мА / 1.8 В
Линейный стабилизатор Nisshinbo Micro Devices RP114N301D 300 мА / 3.0 В

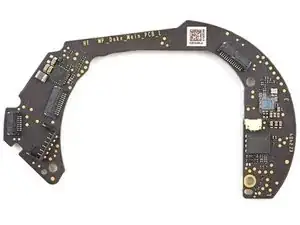

Шаг 3
Линейный стабилизатор Nisshinbo Micro Devices RP114N331D 300 мА / 3.3 В
Шаг 4
Аудиокодек Analog Devices ADAU1860‑1 с двумя ЦП
Серийная флеш-память Winbond W25Q128JW 16 МБ
Линейный стабилизатор Nisshinbo Micro Devices RP114N301D 300 мА / 3.0 В
Линейный стабилизатор Nisshinbo Micro Devices RP114N331D 300 мА / 3.3 В

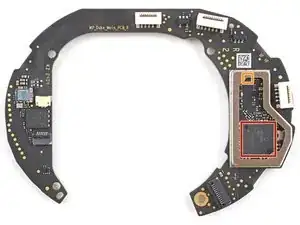

Шаг 5
Системный чип Qualcomm QCA4012‑3VV 802.11a/b/g/n двухдиапазонный
Радиочастотный переключатель Skyworks SKY13317‑373LF SP3T

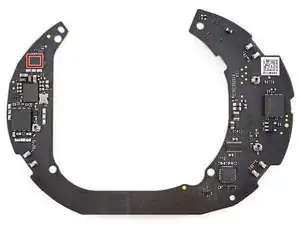

Шаг 6
SAW‑фильтр Murata SAFFB2G45MA0F0A 2.4 ГГц
Шаг 7
Серийная флеш-память Winbond W25Q16JV 2 МБ
Серийная флеш-память Winbond W25Q128JW 16 МБ
Широтно‑импульсный расширитель портов Diodes Incorporated PI4IOE5V6416 16‑битный для шины I2C
Двунаправленный преобразователь уровней Texas Instruments TXB0108 8‑битный
Синхронный понижающий преобразователь Richtek RT5715 2 A
Линейный стабилизатор Nisshinbo Micro Devices RP114N181D 300 мА / 1.8 В

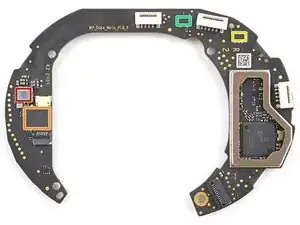

Шаг 8
Аудио‑системный чип Qualcomm QCC5181‑005 Bluetooth 5.3
Радиочастотный переключатель Skyworks SKY13351‑378LF SPDT
Шаг 9
Акселерометр и гироскоп Bosch Sensortec

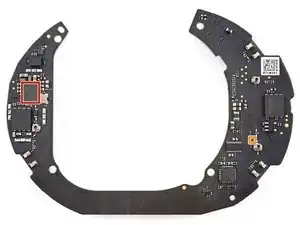

Шаг 10
SAW‑фильтр Murata SAFFB2G45MA0F0A 2.4 ГГц
Перевод руководства с ifixit.com
