Ремонт левого динамика TRITTON Kunai

Электроника

Это подробное руководство проведет вас через процесс разборки наушников, поиска проблем с левым динамиком и выполнения ремонтов. Если ваше устройство все еще на гарантии, пожалуйста, свяжитесь с компанией Tritton для замены перед тем, как пытаться выполнить данный ремонт, чтобы не аннулировать гарантию.

Для ремонта, описанных в этом руководстве, потребуется пайка, пожалуйста, обратитесь к этому руководству и/или этой статье от iFixit для получения дополнительной помощи.

Шаг 1

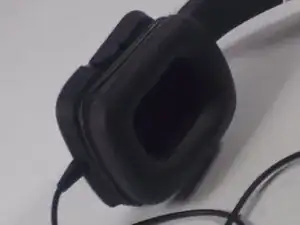

Возьмите амортизатор между большим и указательным пальцем.

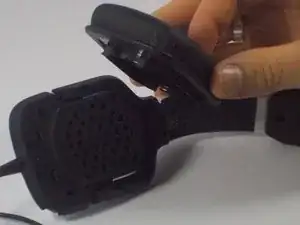

Аккуратно потяните амортизатор от корпуса динамика, пока они не разделятся.

Шаг 2

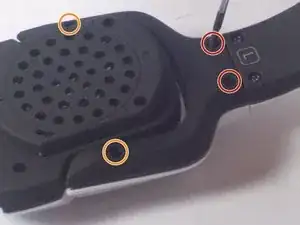

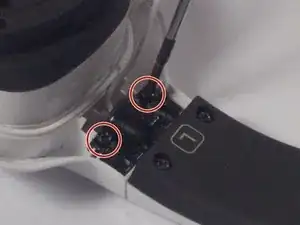

Используйте отвертку Phillips #00, чтобы удалить два винта длиной 9 мм.

Используйте отвертку Phillips #00, чтобы удалить два винта длиной 7 мм.

Снимите черную крышку, которая теперь отделена от рамы петли.

Шаг 3

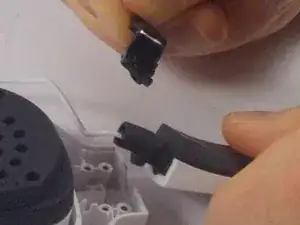

Используйте отвертку Phillips #00, чтобы удалить два винта длиной 7 мм, удерживающих кронштейн, оголовье и сборку петли вместе.

Отделите кронштейн, оголовье и петлю корпуса динамика.

Шаг 4

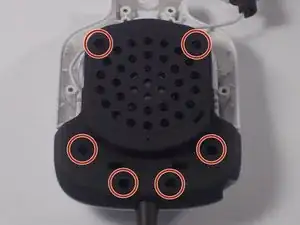

Используйте отвертку Phillips #00, чтобы удалить шесть винтов длиной 7 мм, удерживающих черный корпус динамика к корпусу проводки.

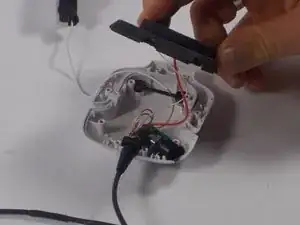

Аккуратно отделите черный корпус динамика от корпуса проводки.

Будьте осторожны, внутренние провода и точки пайки хрупкие.

Шаг 5

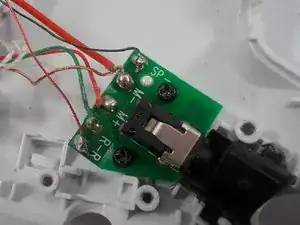

Это печатная плата для USB-соединения с динамиками.

Проверьте пять точек пайки на наличие обрыва проводов. Они помечены как SP-, M-, M+, R- и R.

Если какие-либо соединения обрываются, перепаяйте провода. Используйте это изображение в качестве ссылки для правильного подключения.

Аккуратно протестируйте наушники. Избегайте касания внутренних частей, пока устройство подключено.

Если ваш динамик теперь работает, переходите к заключению.

Рекомендуется усиливать провода изолентой перед сборкой.

Шаг 6

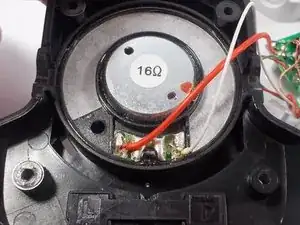

Это задняя часть левого динамика внутри черного корпуса динамика.
