Замена аккумулятора в наушниках V-Moda Crossfade Wireless
В этом руководстве показано, как извлечь и заменить литий‑ионный аккумулятор в беспроводных наушниках Crossfade. Несмотря на прочную аппаратную конструкцию, электроника оставляет желать лучшего, а небольшой по объёму аккумулятор быстро изнашивается. Вы можете воспользоваться программой V-Moda «immortal program» для получения скидки при покупке новой пары наушников, но они по‑прежнему очень дорогие.
Если Вы меняете аккумулятор из‑за того, что наушники не работают в режиме Bluetooth, убедитесь, что причиной действительно является аккумулятор. Если аккумулятор принимает заряд (при нажатии кнопки питания загорается индикатор), скорее всего, проблема в другом — например, в переключателе.
Доступ к аккумулятору получить легко, но он припаян к небольшой плате. Для замены аккумулятора потребуется выпаять и заново припаять два провода.
Вы можете установить любой стандартный двухпроводной литий‑полимерный аккумулятор, если он поместится в корпус наушников.
Шаг 1
Аккумулятор расположен в левой половине наушников (сторона с micro‑USB портом).

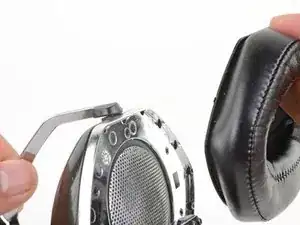

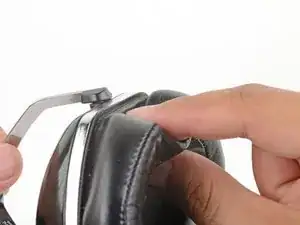

Хватайтесь пальцами за амбушюр левого наушника и аккуратно тяните в сторону центра чашки. Это освободит амбушюр от защёлок, удерживающих его на месте.
Осторожно отстегните амбушюр от оставшихся защёлок, удерживающих его на месте.
Снимите амбушюр.
Для установки амбушюра совместите его с наушником. Сожмите по периметру, чтобы защёлкнуть амбушюр на месте.
Шаг 2

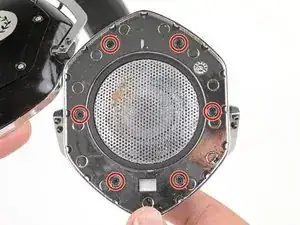

Удалите шесть винтов Phillips 10,1 мм, крепящих пластину динамика левого наушника.

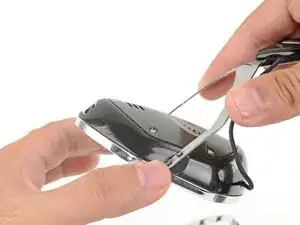

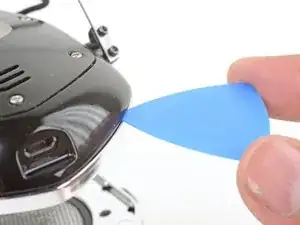

Вставьте медиатор для разъёма в зазор между пластмассовым корпусом левого наушника и металлическим ободом.
Проведите медиатором по шву и слегка проверните, чтобы ослабить пластину динамика.
Шаг 3

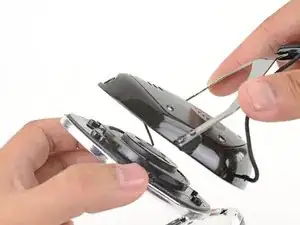

Схватите металлический обод пальцами и аккуратно потяните его от чашки наушника.
Не пытайтесь полностью снять пластину динамика. Динамик соединён очень тонкими проводами.
Шаг 4
При работе с наушниками избегайте натяжения хрупкого провода динамика.

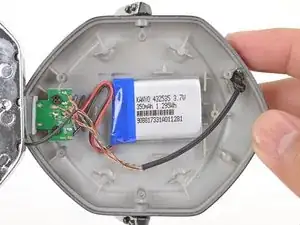

Аккумулятор — Kanyo 350 мА·ч размером 34 мм × 24 мм × 5 мм.
Отсек для аккумулятора вмещает аккумулятор размером до 39,4 мм × 31 мм × 5 мм.
Сообщается, что V‑Moda использовала аккумуляторы разного размера. Перед заказом заменителя обязательно измерьте отсек.
Вы можете заменить аккумулятор на любой стандартный двухпроводной литий‑ионный полимерный аккумулятор, который поместится в отведённом месте.
Шаг 5

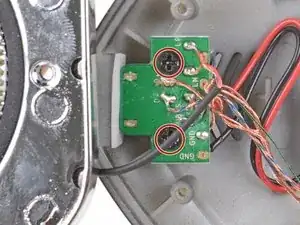

Удалите два винта Phillips 5,9 мм, крепящих разъём micro‑USB.

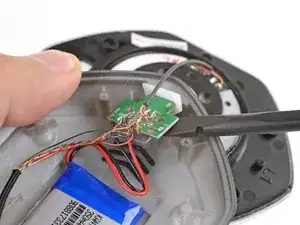

Используйте плоский конец лопатки, чтобы поддеть и ослабить плату от двух стоек‑винтов.
Шаг 6

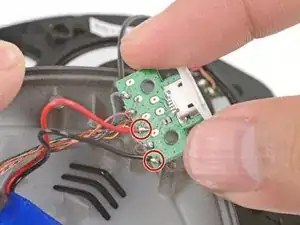

Осторожно переверните плату и отметьте два паяных соединения, к которым подключены провода аккумулятора.
Выпаяйте два паяных соединения и замените аккумулятор. Вам потребуется вновь припаять провода аккумулятора к этим контактам.
В качестве альтернативы можно поочерёдно перерезать провода перед выпаиванием. Это поможет избежать случайного короткого замыкания.
Будьте очень осторожны, чтобы не закоротить провода аккумулятора. Это может привести к перегреву и возгоранию аккумулятора.
При повторной пайке убедитесь в правильной полярности аккумулятора.
На обратной стороне платы показано для справки.
Заключение
Для сборки устройства выполните указанные выше шаги в обратном порядке.
Для оптимальной работы после завершения руководства откалибруйте новый аккумулятор.
Утилизируйте электронные отходы в переработчик, сертифицированный по R2 или e‑Stewards.
Ремонт не удался? Попробуйте базовую диагностику или обратитесь за помощью к сообществу Answers.
Перевод руководства с ifixit.com
