Замена кабеля динамика наушников Teufel Airy (правый)

К сожалению, правая крышка приклеена вокруг регулятора громкости. Следовательно, открытие будет разрушительным для некоторых частей корпуса. Для открытия удобно использовать тонкую стоматологическую лопаточку.

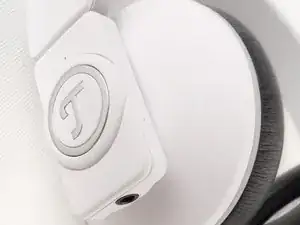

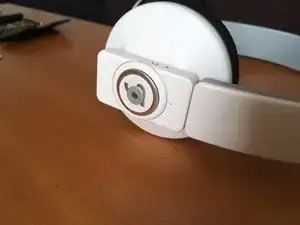

Сначала нужно поддеть серебристое кольцо вокруг буквы «T». Весь круглый логотип оторвётся, отламывая центральную часть буквы T, которая приклеена к центральной оси внутри корпуса. К сожалению, это действие, вероятно, также поцарапает внешнюю белую окружность регулятора громкости.

После снятия центральной части весь белый вращающийся регулятор громкости легко снимается. Просто потяните его за ось вручную.

Далее можно открыть корпус, разделив верхнюю и нижнюю половинки. Лучше всего делать это, вставив какой‑нибудь шпатель (подходит медиатор для гитары) в щель между двумя половинками и поочерёдно отщёлкнув все четыре защёлки вблизи углов корпуса.

Обратите внимание: серебристая штуковина на вершине центральной оси — остаток отломанной буквы T.

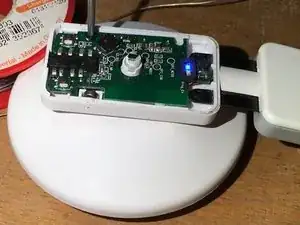

Открутите два маленьких крестообразных винта, удерживающих плату (со стороны mini-USB).

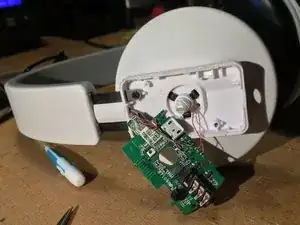

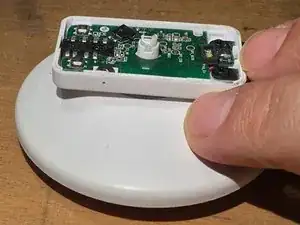

С противоположной стороны USB‑порта (со стороны микрофона) плата заправлена под две защёлки. Вытащите плату из корпуса, приподняв её со стороны USB.

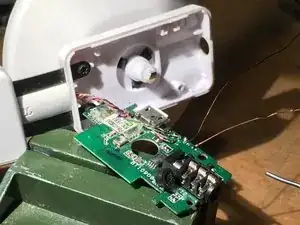

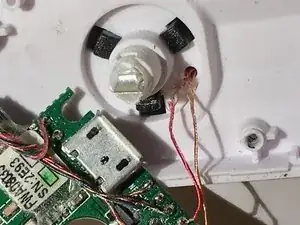

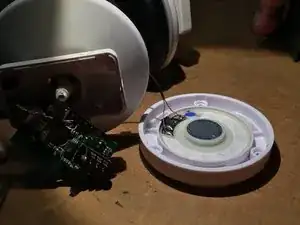

Перевернув плату, вы увидите пару проводов динамика, проходящих через корпус рядом с центральной осью. Немного вытянув эти провода, обнаруживается причина: красный провод повреждён вследствие трения. Очевидно, эти наушники недостаточно тестировались на вибрацию.

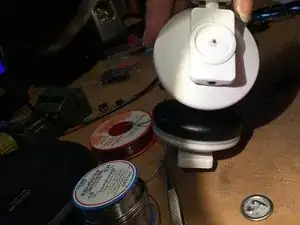

Снимите амбушюр, поворачивая его против часовой стрелки до отпирания.

Снимите серое резиновое кольцо.

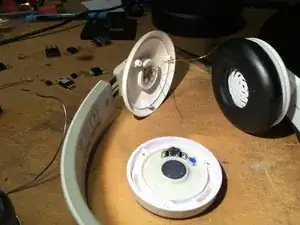

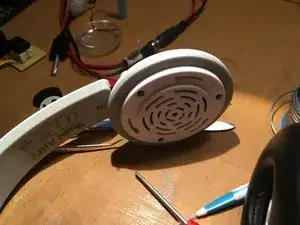

Снимите кожух динамика, открутив три крестообразных винта.

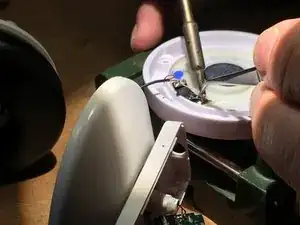

Отпайте оба провода. Плюс — это красный провод, который припаян рядом с синей точкой.

Если возникают трудности с разогревом припоя для удаления провода, попробуйте добавить немного свинцового припоя. Он поможет легче расплавить соединение.

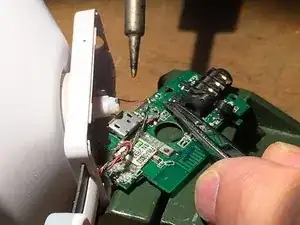

Отпаять провода динамика от платы.

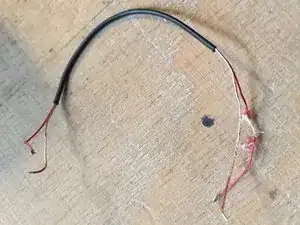

Удалите повреждённый пучок проводов. На фото видно, что более длинная защитная оплётка могла бы предотвратить повреждение от трения.

У нас был провод диаметром 0,3 мм с изоляцией. На таком проводе изоляцию в местах контакта можно удалить, прожигая её паяльником.

Старые провода укажут нужную длину. Они кажутся довольно длинными, и вы можете сделать запас короче. Но не делайте слишком коротко — нужен некоторый люфт для сборки.

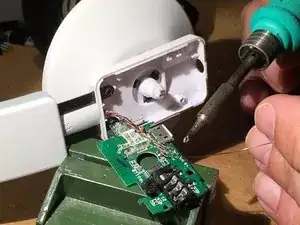

Припаяйте оба провода к контактам платы и проведите другой конец через отверстие возле центральной оси. Если у вас два провода одинакового цвета, пометьте один из них перед проведением через отверстие, чтобы знать, какой является плюсом, а какой — землёй.

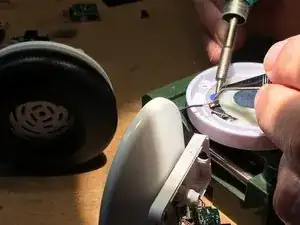

Припаяйте другой конец к динамику. Убедитесь, что правый провод припаян к правильному контакту.

Проверьте, работает ли динамик снова.

Затем соберите наушники обратно в обратном порядке. При установке платы будьте осторожны с микрофоном. Также убедитесь, что поместили плату под защёлки до вкручивания винтов.

Регулятор громкости не будет держаться на месте, потому что нам пришлось отломать логотип T. Нужно найти что‑то, что удерживало бы колесо, при этом позволяя ему вращаться.

Уверен, вы придумаете что‑нибудь эстетичнее. Что сделали мы:

Найдите крошечный винт, который сможет врезаться в пластик.

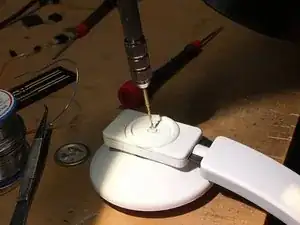

Просверлите отверстие в оставшейся части центральной оси.

Вставьте обратно остатки диска «T» в регулятор, добавьте шайбу для прижима и закрепите винтом.

Спасибо Френку за всю помощь!
