Разборка цифрового AV-микшера WJ-AVE5

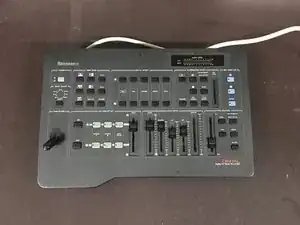

Это цифровой AV-микшер (модель WJ-AVE5). Ниже описаны действия, необходимые для снятия верхней платы и органов управления.

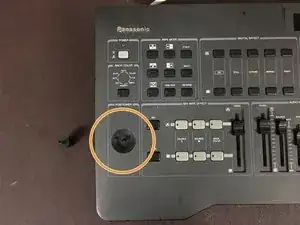

Отвинтите удлинитель ручки, поворачивая его влево. Если чувствуете сопротивление, удерживайте вал ручки — при предыдущем обслуживании на удлинитель мог быть нанесён фиксатор резьбы.

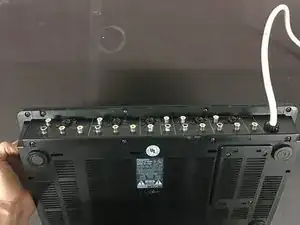

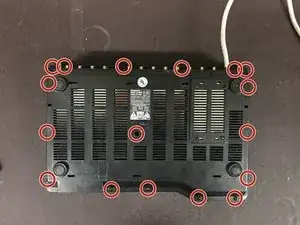

Это нижняя часть вашего цифрового микшера. Нужно вынуть семнадцать (17) винтов, двигая их вперёд.

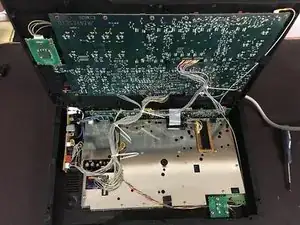

Теперь верхняя плата должна откинуться вверх, как крышка коробки для пиццы, открывая доступ к монтажной стороне верхней платы и экранировке ЭМИ как для основной силовой платы, так и для основной платы управления.

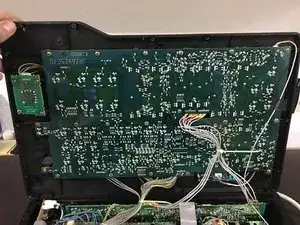

Снимок монтажной (паянной) стороны верхней платы для ориентира по расположению разъёмов, прокладке кабелей и обозначению компонентов.

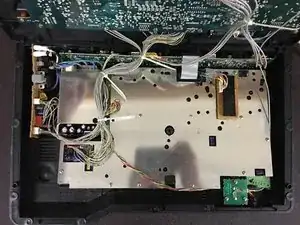

Снимок нижней платы для ориентира по расположению разъёмов, прокладке кабелей и обозначению компонентов.
