Разборка Blue Yeti

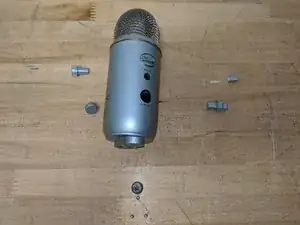

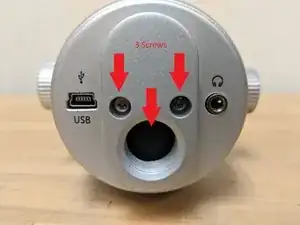

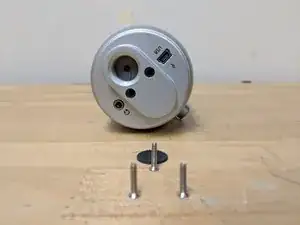

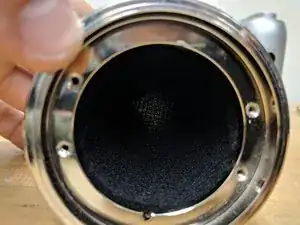

Сначала удалите резиновое кольцо внутри области с винтовым креплением. Это можно легко сделать с помощью маленькой отвертки или пинцета. После этого можно удалить 3 винта с помощью отвертки с крестовой головкой #1.

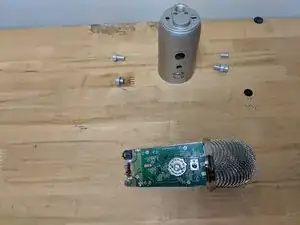

Четыре внешние кнопки можно удалить с помощью каких-либо средств, например, пальцев или плоскогубцев. Я использовал пальцы, чтобы извлечь кнопки из их посадочного места. Вы заметите, что сетка и корпус имеют значительное напряжение.

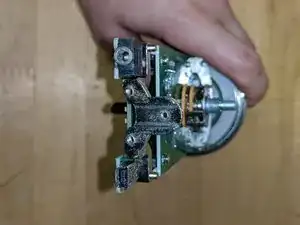

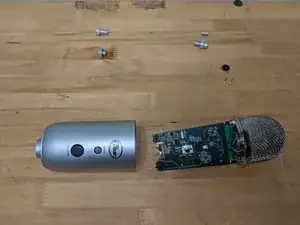

На этом шаге вы можете легко и аккуратно извлечь весь микрофонный механизм из защитного корпуса. Внизу вы увидите места для аудиоразъема и USB-разъема, если вам нужно их заменить.

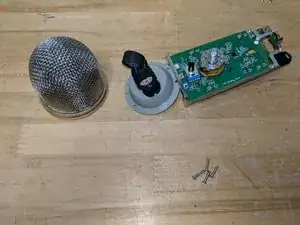

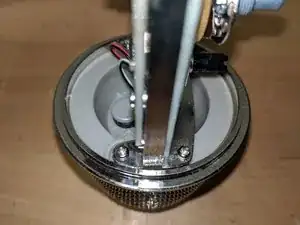

Если вы посмотрите на сетку и платы, вы увидите, что они удерживаются 4 винтами #0 с крестовой головкой. Аккуратно удалите их, и вся крышка отклонится от платы. Существует 3 набора проводов, по 1 на конденсатор. Вы заметите, что они направлены вбок, что делает этот микрофон боковым конденсатором, а не направленным на лицевую сторону.

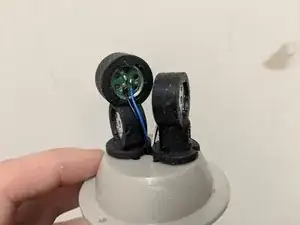

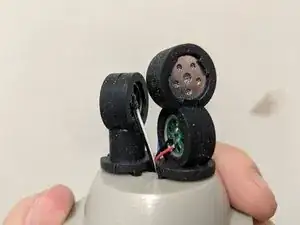

Как видно на изображении, данная крышка микрофона имеет внутренний поролоновый защитник для защиты трех внутренних конденсаторов микрофона. Они направлены наружу сбоку микрофона, что делает его более полезным при использовании сбоку, а не направленным на пользователя.

Если вам нужно отключить крышку микрофона от платы, внимательно ознакомьтесь с соединениями.

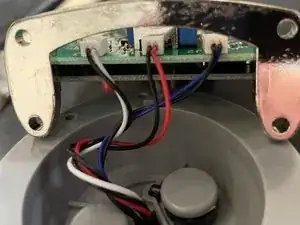

Существует 3 конденсатора, следовательно, 3 пары проводов соединяются с платой, каждая со своим цветом провода (черный и белый, черный и красный, черный и синий).

Выберите положение, откуда будете смотреть на плату, и запомните расположение каждого разъема. Это важно, так как это напрямую повлияет на выбранные режимы PATTERN, указанные на задней стороне микрофона.
