Замена переключателей Boss CE-300 Super Chorus
Это руководство содержит инструкции по замене неисправных переключателей в устройстве Boss CE-300 Super Chorus — известном аналоговом процессоре хорус-эффекта, используемом музыкантами для создания насыщенных и динамичных звуков. Переключатели управляют различными функциями устройства, включая отключение звука и регулировку эффектов. Если переключатели не реагируют, болтаются или работают нестабильно, их замена позволит восстановить оптимальную работу устройства.
Процесс замены включает доступ к внутренним компонентам устройства, для чего необходимо снять переднюю и нижнюю панели. Далее потребуется выпаять неисправные переключатели с платы и припаять новые. Данное руководство рассчитано на наличие у Вас базовых навыков пайки и инструментов: отвёртки Phillips #2, ключей на 11 мм и 14 мм, а также паяльника.
Будьте осторожны при работе с внутренними компонентами, особенно при выпайке, чтобы не повредить печатную плату или другие чувствительные элементы. Следуйте инструкциям пошагово, чтобы обеспечить успешную замену.
Шаг 1
Используя отвёртку Phillips #2, снимите 3 винта длиной 14,8 мм, расположенные на левой стороне CE-300.
Повторите ту же операцию на правой стороне.
Шаг 2
С помощью отвёртки Phillips #2 снимите два болта длиной 10 мм.
Шаг 3
На задней панели CE-300 отвёрткой Phillips #2 снимите два винта длиной 7,5 мм.
Шаг 4
На левой стороне отвёрткой Phillips #2 снимите один винт длиной 10 мм.
Повторите ту же операцию на правой стороне.
Шаг 5
Сдвиньте верхнюю панель назад от передней части.
Поднимите панель и снимите её.
Шаг 6
Отвёрткой Phillips #2 снимите следующие винты:
Два длиной 7,5 мм
Два длиной 10 мм
Шаг 7
Поднимите и снимите нижнюю панель.
Шаг 8
Отвёрткой Phillips #2 снимите единственный винт длиной 5,7 мм на левой стороне передней панели.
Повторите предыдущий шаг на правой стороне передней панели.
Шаг 9
Снимите все заглушки регуляторов.
Шаг 10
Изнутри устройства зажмите три фиксатора, удерживающих переднюю панель.
Не используйте металлические инструменты для зажатия фиксаторов. Повреждение платы металлом может сделать устройство неремонтопригодным.
Зажмите фиксаторы и сдвиньте переднюю панель с устройства.
Шаг 11
Ключом или головкой на 11 мм открутите пять гаек вокруг регуляторов.
Шаг 12
Ключом или головкой на 14 мм открутите три гайки вокруг разъёмов.
Шаг 13
Снимите три крышки переключателей.
Шаг 14
Отвёрткой Phillips #2 снимите единственный винт длиной 7,8 мм на левой стороне кронштейна.
Повторите ту же операцию на правой стороне кронштейна.
Шаг 15
Снимите два боковых аудиоразъёма.
Не отсоединяйте полностью передний кронштейн. Некоторые кабели останутся подключёнными к кронштейну и плате.
Осторожно снимите передний кронштейн, сдвинув его вперёд, чтобы освободить все регуляторы, затем поднимите его вверх.
Шаг 16

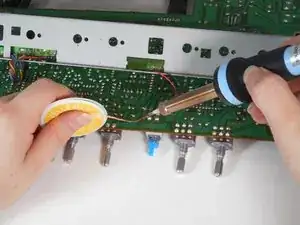

На «верхней» стороне платы выпаяйте обозначенные соединения.

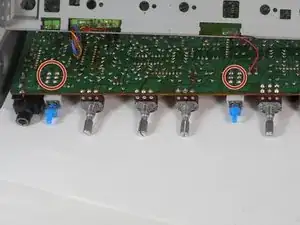

Для некоторых переключателей на плате нанесена маркировка, которая помогает определить нужный переключатель. На втором изображении показан переключатель «Direct Mute».
Завершение
Чтобы собрать устройство, выполните действия в обратном порядке.
