Замена разъёма для наушников на передней панели Boss CE-300 Super Chorus
Это руководство содержит инструкции по замене разъёмов передней панели на Boss CE-300 Super Chorus — популярном аналоговом процессоре эффектов, известном своим качественным хорусным звучанием. Разъёмы необходимы для подключения входных и выходных сигналов; со временем они изнашиваются, что приводит к таким проблемам, как слабый сигнал или нестабильные соединения. Замена разъёмов поможет восстановить работоспособность и удобство использования устройства.
Процедура включает частичную разборку передней панели и аккуратное удаление повреждённых разъёмов путём выпаивания с печатной платы. Необходимые инструменты: крестовая отвёртка Phillips #2, гаечные ключи 11 мм и 14 мм, паяльник и устройство для выпаивания (насос) или оплетка для точного удаления припоя.
Следите за тем, чтобы не повредить печатную плату при выпаивании, и убедитесь, что устройство отключено от питания перед началом работ. Тщательно следуйте шагам, чтобы безопасно и эффективно завершить замену.
Шаг 1
С помощью крестовой отвёртки Phillips #2 отвинтите 3 винта длиной 14.8 мм, расположенные на левой стороне CE-300.
Повторите предыдущий пункт для правой стороны.
Шаг 2

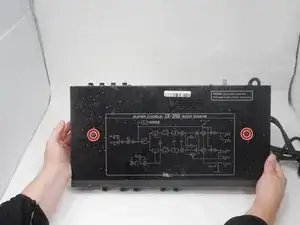

Снимите два болта длиной 10 мм, используя крестовую отвёртку Phillips #2.
Шаг 3

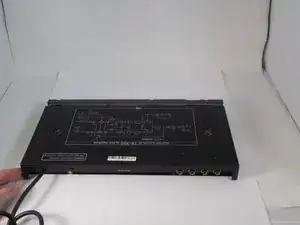

На задней панели CE-300 отвинтите два винта длиной 7.5 мм крестовой отвёрткой Phillips #2.
Шаг 4
На левой стороне отвинтите один винт длиной 10 мм крестовой отвёрткой Phillips #2.
Повторите предыдущий пункт для правой стороны.
Шаг 5
Сдвиньте верхнюю панель от передней стороны.
Поднимите панель и снимите её.
Шаг 6

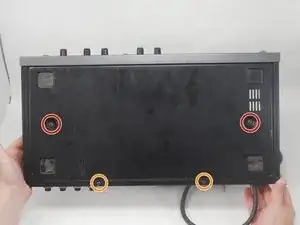

Отвинтите следующие винты крестовой отвёрткой Phillips #2:
Два 7.5 мм
Два 10 мм
Шаг 7

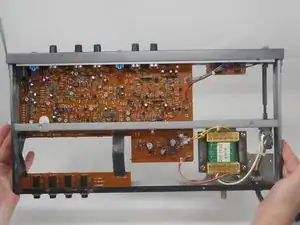

Поднимите нижнюю панель и снимите её.
Шаг 8

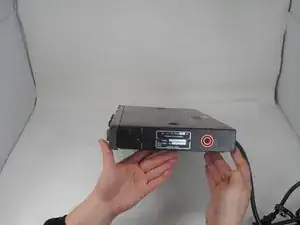

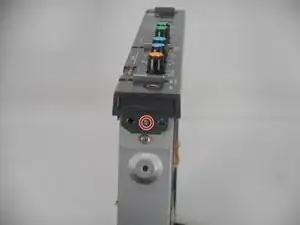

Снимите один винт длиной 5.7 мм на левой стороне лицевой панели.
Повторите предыдущий шаг для правой стороны лицевой панели.
Шаг 9

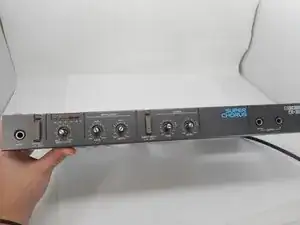

Снимите все накладки ручек.
Шаг 10

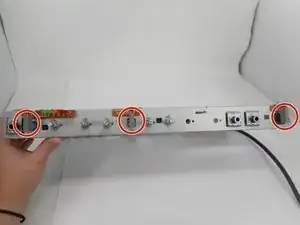

Изнутри устройства зажмите три защёлки, удерживающие лицевую панель.
Не используйте металлические инструменты для зажатия защёлок. Если металл повредит плату, её может быть невозможно восстановить.
Выдавите защёлки внутрь — лицевую панель можно будет снять.
Шаг 11
С помощью гаечного ключа или головки 11 мм снимите пять гаек вокруг ручек.
Шаг 12

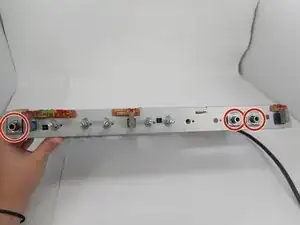

С помощью гаечного ключа или головки 14 мм снимите три гайки вокруг разъёмов.
Шаг 13
Снимите три крышки переключателей.
Шаг 14

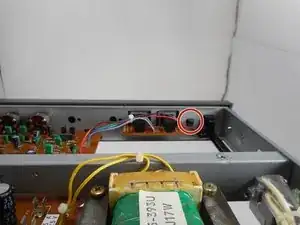

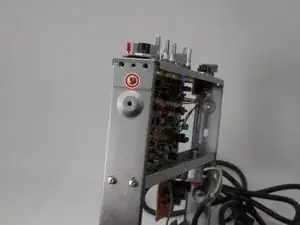

Крестовой отвёрткой Phillips #2 отвинтите один винт длиной 7.8 мм на левой стороне кронштейна.
Повторите предыдущий пункт для правой стороны кронштейна.
Шаг 15

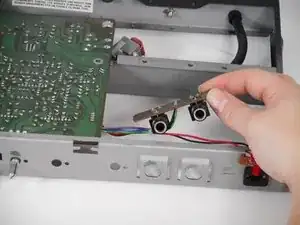

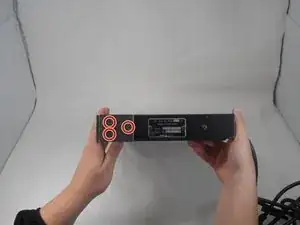

Снимите два аудиоразъёма, расположенных сбоку.
Не тяните кронштейн лицевой панели полностью от корпуса. Некоторые кабели останутся подключёнными к кронштейну и плате.

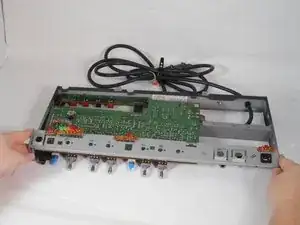

Осторожно снимите лицевой кронштейн, сдвинув его вперёд, пока он не освободится от всех ручек, затем поднимите вверх.
Шаг 16

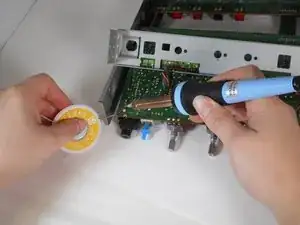

С верхней стороны платы выпаяйте отмеченные контакты.
На плате имеются обозначения некоторых контактов. Дважды проверьте, что вы выпаиваете правильные контакты.
Два аудиоразъёма на боковой панели можно заменить, не снимая полностью лицевой панели.
Заключение
Для сборки устройства выполните вышеуказанные шаги в обратном порядке.
Утилизируйте электронные отходы через сертифицированного переработчика R2 или e-Stewards.
Ремонт не удался? Попробуйте базовую диагностику или обратитесь за помощью к сообществу Answers.
