Замена аккумулятора SRS-XB22

Сначала отожмите решётку динамика от корпуса.

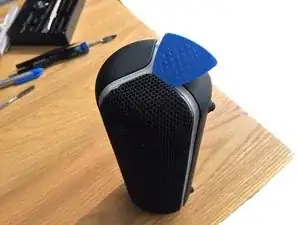

Используйте лопатку/игру для гитары, чтобы приподнять каждый конец решётки.

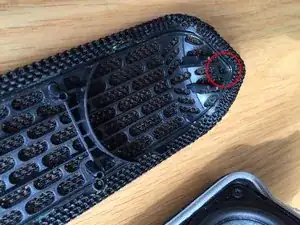

Вам нужно приподнять защёлку на каждом конце. (обведено красным)

Когда оба конца приподняты, аккуратно потяните решётку вперёд.

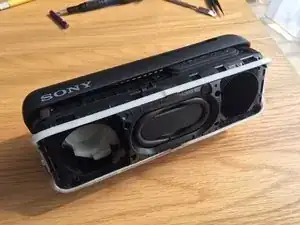

Полностью снимите решётку.

Удалите 8 винтов, которые крепят динамики.

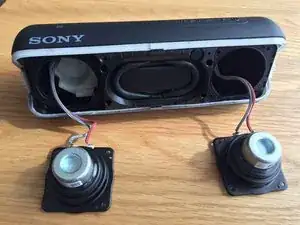

Медленно потяните динамики вперёд, чтобы освободить их из корпуса.

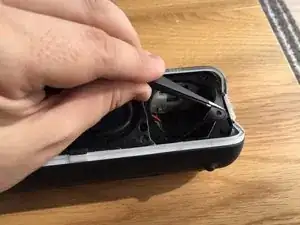

Отключите кабели динамиков от внутренних плат.

Будьте осторожны, разъёмы легко повредить.

Снимите обе резиновые прокладки с корпуса — по одной для левого и правого динамика.

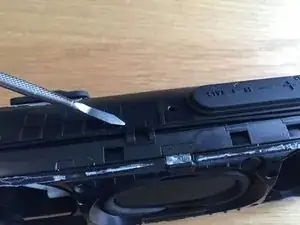

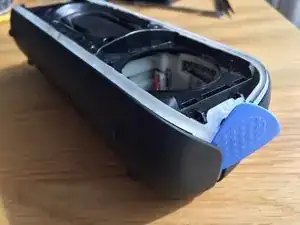

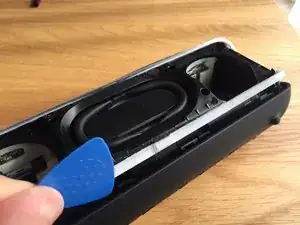

Начиная с концов динамика, отожмите заднюю панель корпуса от основного блока.

Продвигайтесь вдоль передней части корпуса.

Когда передняя часть освободится, продолжайте по краям, полностью освободив корпус.

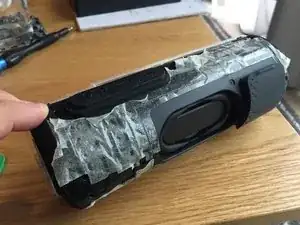

Между внешним и внутренним корпусом МНОГО двустороннего скотча. Его удаление требует значительных усилий.

Корпус выполнен цельным. Хотя кажется, что он разделяется сзади, он запечатан вместе.

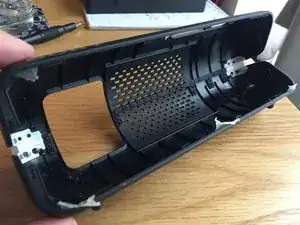

Снимите заднюю внешнюю панель корпуса колонки.

Удалите по 3 винта на каждом конце динамика, всего 6 винтов.

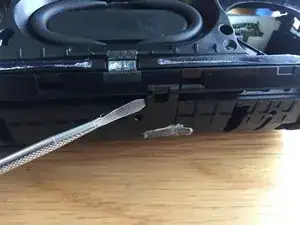

С помощью лопатки отщёлкните верхние и нижние пластиковые защёлки, удерживающие переднюю часть динамика.

(Я ошибся и снял подсветку окружения, поэтому её нет на двух моих фотографиях — её НЕ обязательно снимать)

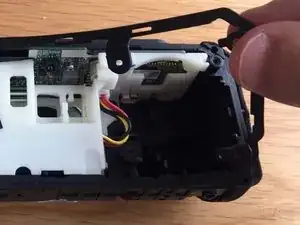

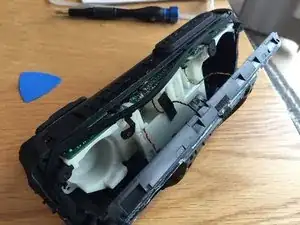

Медленно потяните переднюю панель вперёд.

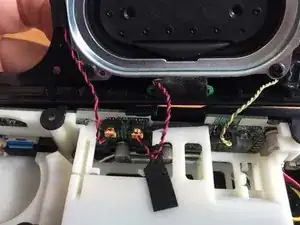

Будьте осторожны, ещё подключены 3 провода.

Отключите три провода, освободив переднюю панель.

Поднимите резиновую прокладку от блока.

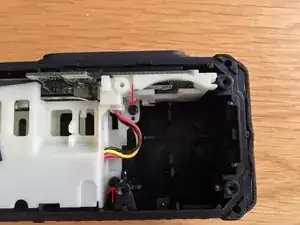

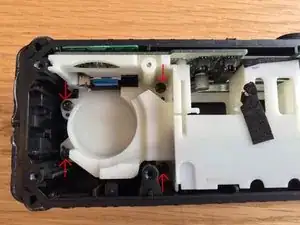

Найдите 6 винтов, крепящих внутреннюю конструкцию.

Удалите эти 6 винтов.

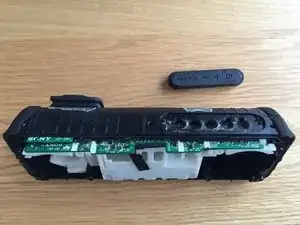

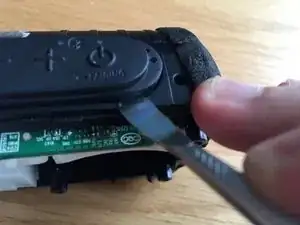

Используйте лопатку, чтобы приподнять кнопку от корпуса.

Будьте осторожны, она приклеена ещё слоем клейкой ленты!

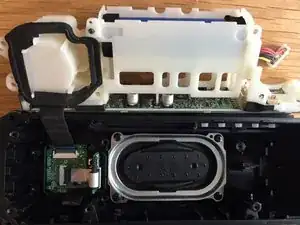

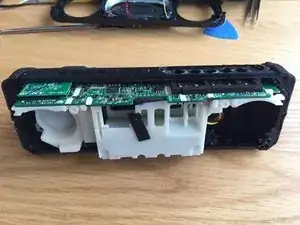

Сдвиньте основную пластиковую деталь вперёд от корпуса.

Сзади всё ещё останутся несколько плат, которые подключены. Это платы для задней панели.

Отключите разъём аккумулятора от платы.

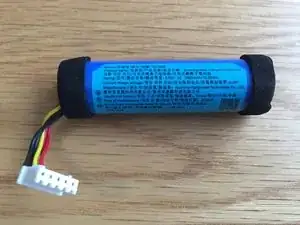

Аккуратно вытащите аккумулятор из его гнезда.
