Устранение дребезжания микрофона Canon DM-100
DM-100 по-прежнему является основным микрофоном для всех видеокамер Legria / Vixia. Это фактически включает все видеокамеры Canon, начинающиеся с «HF». Микрофон имеет высокую цену около 190$, и в нём есть конструктивный дефект, из‑за которого он становится непригодным для использования уже через несколько лет.
Симптомы: при движении камеры микрофон издаёт дребезжащий звук, что делает его непригодным для всего, кроме статичных съёмок. Это руководство даст быстрый способ устранения проблемы менее чем за доллар.
Шаг 1

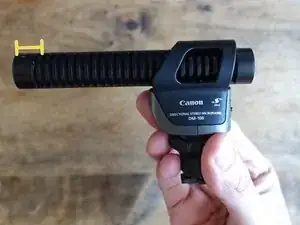

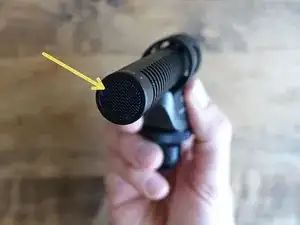

Вот этот дребезжащий прибор.
Шаг 2

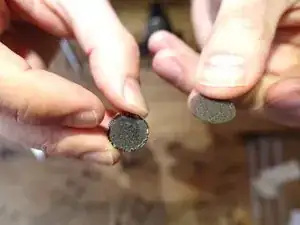

Доступ к внутренностям получают, сняв переднюю решётку, которая удерживается небольшим количеством клея.

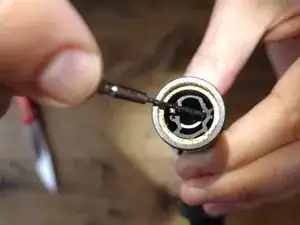

Используйте пинцет (или острый металлический предмет, я использовал маленькую отвёртку) и аккуратно тяните по кругу, чтобы не повредить металлическую распорку.
Шаг 3

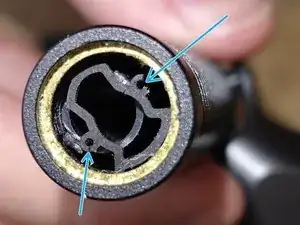

Canon использовал резиновую ленту для демпфирования вибраций направленной «звуковой трубки» (видна в виде круга за резинкой).
Трубка, видимая за резинкой, должна была крепиться к внутренней стенке тремя отмеченными круглыми соединениями.
Эти чрезвычайно слабые соединения неизбежно ломаются по мере того, как резина теряет эластичность.
Шаг 4

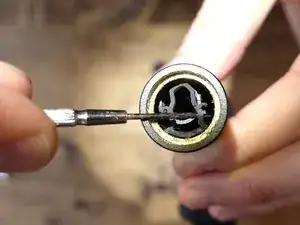

Резиновую ленту восстановлению не подлежит — её нужно удалить. Я отверткой соскреб её.
Шаг 5

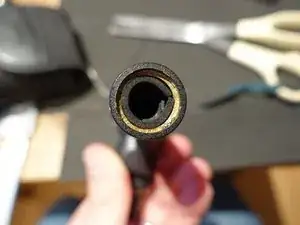

Источник дребезжания теперь очевиден. Через весь микрофон проходит пластиковый цилиндр, обеспечивающий направленность звука микрофона.
Когда резинка ломается из‑за слабых соединений, этот элемент ударяется о внутреннюю сторону цилиндра.
Шаг 6

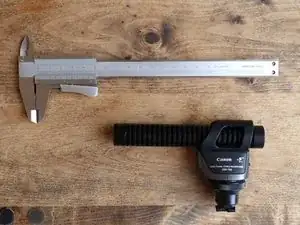

Я измерил внутренний диаметр и обнаружил, что между трубкой и цилиндром микрофона в сумме образуется зазор около 2 мм.

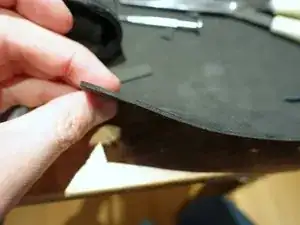

После некоторых поисков я нашёл 2 мм толщины лист пеноматериала примерно за 50 центов в магазине для хобби.
Используйте его, чтобы вырезать небольшой кусок глубиной около 2 см и длиной, соответствующей внутренней окружности.
Шаг 7
После вырезания у вас должно получиться нечто похожее на это.
Шаг 8

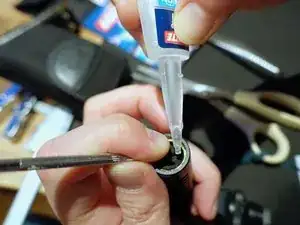

Нанесите каплю клея по окружности пеноматериала, чтобы зафиксировать его на месте.
Шаг 9
Нанесите тонкий слой клея на жёлтый круг и закрепите решётку и ветровик на место.
Шаг 10

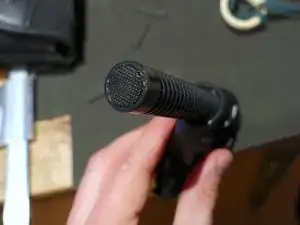

Готово! Микрофон за 190$ починен менее чем за доллар.
Качество звука совершенно не пострадало.
Заключение
DM-100 — хороший, но дорогой микрофон для камер Canon. Внутренняя подвеска ломается по конструктивной причине и делает микрофон непригодным через 2–3 года использования.
Этот ремонт является постоянным решением проблем плохой конструкции Canon. Поскольку трубка жесткая, и пеноматериал заполняет лишь около 2 см внутрь трубки, качество звука совсем не ухудшается.
Перевод руководства с ifixit.com
