Замена ползунковых регуляторов Yamaha DM1000

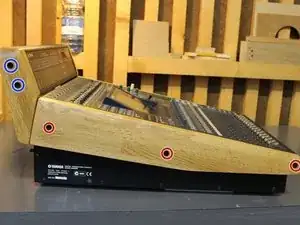

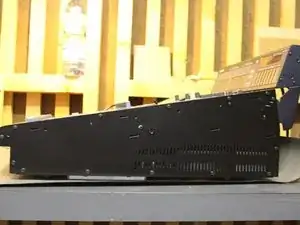

Снимите 5 винтов:

Три винта с нижней части

Два винта с верхней части

Используйте крестовую отвёртку №4.

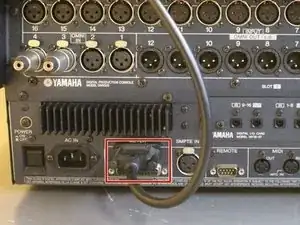

Отключите разъём sub-d от индикатора уровня.

Снимите 4 винта (2 коротких/2 длинных) с металлической скобы и пульта.

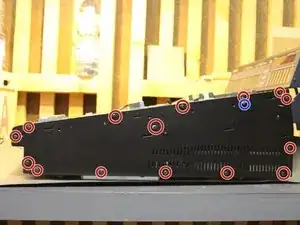

Снимите 15 винтов:

Снимите 1 более мелкий винт

снимите крестовой винт №2

Внимание: это самонарезающие винты => риск образования заусенцев при закручивании.

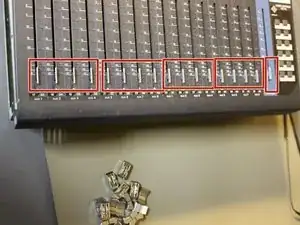

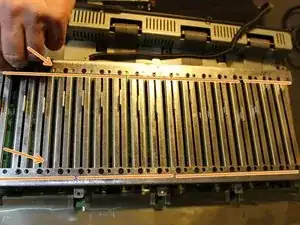

выньте 16 + 1 ползунковый регулятор пальцами или пластиковой картой.

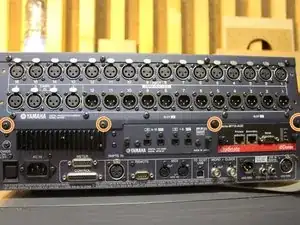

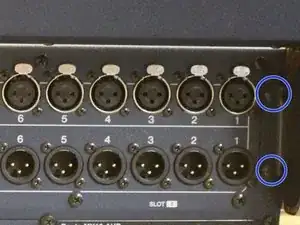

снимите 4 винта сзади.

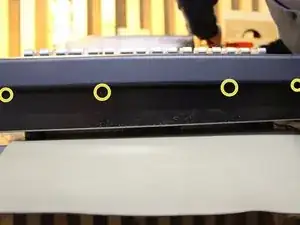

снимите 4 винта спереди (на фото плохо видно).

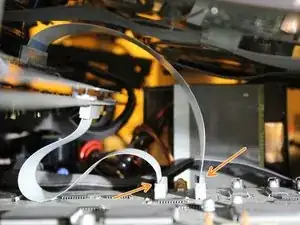

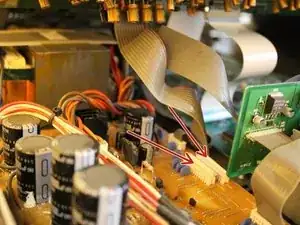

аккуратно сбоку отсоедините 2 белых разъёма.

аккуратно отсоедините 2 кабеля от блока питания, предварительно разблокировав разъём.

аккуратно откройте пульт сзади вперёд, ухватившись за боковые стороны.

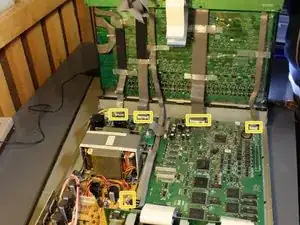

отсоедините разъёмы и снимите 5 кабелей.

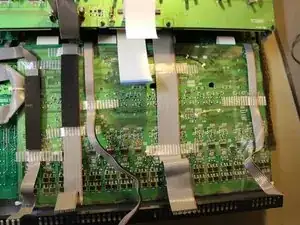

теперь можно снять верхнюю часть пульта.

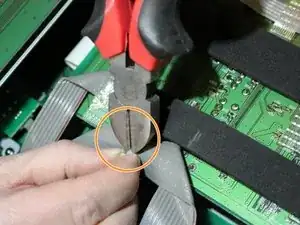

снимите пластиковые стяжки. Их 4 в углах и 1, удерживающая плоский кабель.

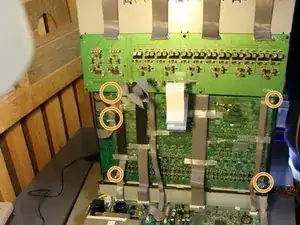

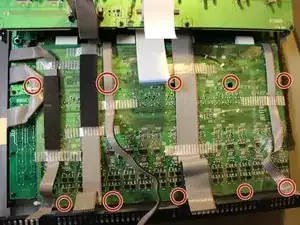

открутите 10 винтов крестовой отвёрткой №2.

снимите по 2 чёрных винта с каждого ползункового регулятора крестовой отвёрткой №2.

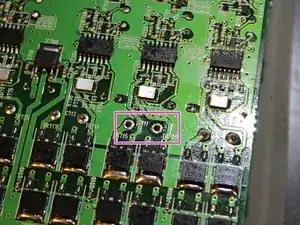

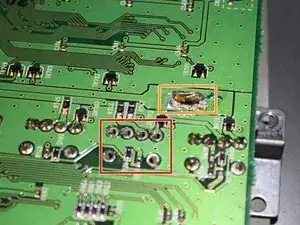

удалите припой с 4 металлических креплений, припаянных к плате с крышки.

удалите припой с 6 выводов ползункового регулятора при помощи отсоса.

удалите припой с 2 выводов двигателя ползункового регулятора.

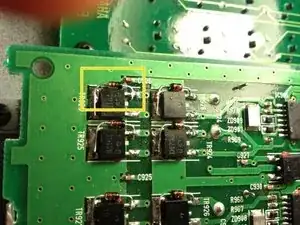

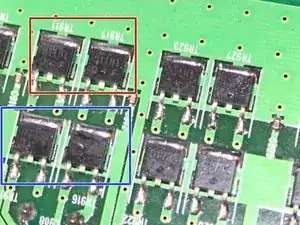

замените транзисторы на новые.

2SB1181.

2SD1733.

их трудно найти, так как они устарели.

Идея с веб-форума от специалиста Yamaha: установить по 4 диода 1N4148 на каждый ползунковый регулятор для защиты транзистора в качестве демпферного диода.

установите диод между базой и коллектором, как показано здесь.
