Замена блока питания и сетевого кабеля Boss CE-300 Super Chorus
Возможно, у Вашего BOSS CE-300 SuperChorus наблюдаются проблемы с питанием, которые не устраняются простой заменой предохранителя. В таком случае может потребоваться замена блока питания. В этом руководстве показаны шаги по замене блока питания безопасно и эффективно примерно за 15–20 минут. Инструменты, которые понадобятся: отвертка Phillips #2, паяльник и десольдерный насос или оплетка для удаления припоя.
Рекомендуется ознакомиться с руководством Как паять и удалять пайку перед началом работы.
Шаг 1
С помощью отвертки Phillips #2 снимите 3 винта длиной 14.8 мм, расположенные с левой стороны CE-300.
Повторите предыдущий пункт с правой стороны.
Шаг 2
Снимите два болта длиной 10 мм с помощью отвертки Phillips #2.
Шаг 3
На задней панели CE-300 снимите два винта длиной 7.5 мм с помощью отвертки Phillips #2.
Шаг 4
На левой стороне снимите один винт длиной 10 мм с помощью отвертки Phillips #2.
Повторите предыдущий пункт с правой стороны.
Шаг 5
Сдвиньте верхнюю панель от передней части.
Поднимите панель и снимите её.
Шаг 6
Снимите следующие винты с помощью отвертки Phillips #2:
Два 7.5 мм
Два 10 мм
Шаг 7

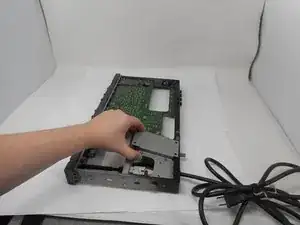

Поднимите нижнюю панель и снимите её.
Шаг 8
Для снятия блока питания обратите внимание на сетевой кабель.

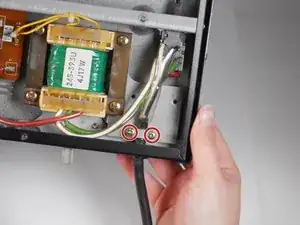

Снимите два винта длиной 17 мм с помощью отвертки Phillips #2.
Винты очень тугие. Избегайте соскальзывания отвертки. Удар по плате может повредить устройство.
Снимите белые держатели, которые освобождаются при удалении двух винтов.
Шаг 9

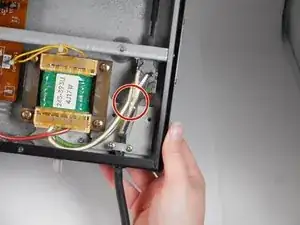

Толкните сетевой кабель внутрь корпуса.
Это позволяет визуально оценить паяные соединения на выключателе питания.
Шаг 10

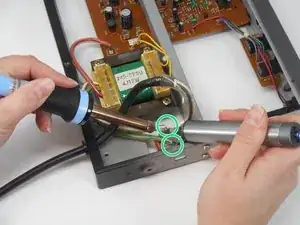

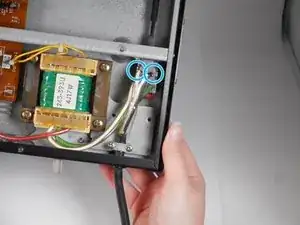

Если Вы заменяете только блок питания, удалите припой с белого и зелёного проводов.
Если Вы заменяете также сетевой кабель, удалите припой и с белого, и с чёрного провода сетевого кабеля.
Шаг 11
Перережьте стяжки, связывающие кабели с платой и с другими кабелями.
Необязательно: жёлтые кабели можно снять и не перерезая стяжки, но может быть проще, если их перерезать.
Шаг 12
С нижней стороны платы удалите припой с красного провода.
Шаг 13

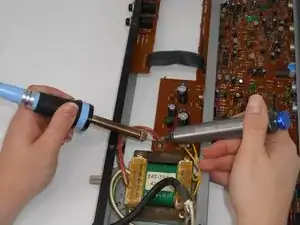

С верхней стороны платы удалите припой с жёлтых проводов.
Шаг 14

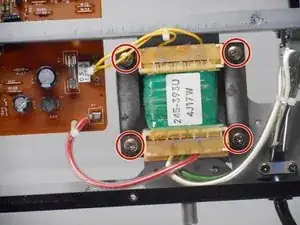

Снимите четыре винта длиной 10.4 мм с помощью отвертки Philips #2.
Шаг 15
Поднимите блок питания вверх и выньте его.
Шаг 16

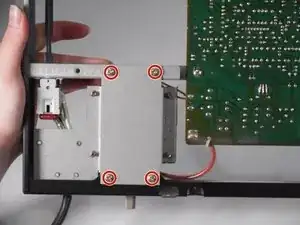

Необязательно: если в новом блоке питания нет кронштейна, снимите четыре винта длиной 10 мм.
Заключение
Для сборки устройства выполните указанные выше шаги в обратном порядке.
Утилизируйте электронные отходы в переработчик с сертификатом R2 или e-Stewards.
Ремонт не удался? Попробуйте базовую диагностику или обратитесь за помощью к сообществу Answers.
