Замена ручек (диалов) Boss CE-300 Super Chorus
Это руководство содержит пошаговые инструкции по замене ручек на Boss CE-300 Super Chorus, винтажном аналоговом эффект-процессоре, известном своими насыщенными хорусными звуками. Ручки, управляющие такими параметрами, как уровень хора и тембр, со временем изнашиваются, в результате чего появляются нестабильные регулировки или полная невозможность управления. Их замена восстанавливает работоспособность и обеспечивает точное управление.
Процедура включает разборку устройства, снятие передней панели и аккуратное выпаивание старых ручек с печатной платы перед установкой новых. Необходимые инструменты включают крестовую отвертку Phillips #2, гаечные ключи 11 мм и 14 мм, паяльник и отсос для припоя или оплетку для безопасного удаления припоя.
Эта работа требует базовых навыков пайки и внимательности, чтобы избежать повреждения платы. Следуйте каждому шагу внимательно и убедитесь, что устройство отключено от сети питания и выключено перед началом работы для обеспечения безопасности и успешного выполнения.
Шаг 1
Используйте крестовую отвертку Phillips #2, чтобы удалить 3 винта длиной 14,8 мм, расположенные с левой стороны CE-300.
Повторите предыдущий пункт для правой стороны.
Шаг 2
Снимите два болта длиной 10 мм с помощью крестовой отвертки Phillips #2.
Шаг 3
На задней части CE-300 удалите два винта длиной 7,5 мм крестовой отверткой Phillips #2.
Шаг 4
С левой стороны снимите один винт длиной 10 мм крестовой отверткой Phillips #2.
Повторите предыдущий пункт для правой стороны.
Шаг 5
Сдвиньте верхнюю панель в сторону от передней части.
Поднимите панель вверх и снимите.
Шаг 6
Удалите следующие винты крестовой отверткой Phillips #2:
Два по 7,5 мм
Два по 10 мм
Шаг 7
Поднимите нижнюю панель вверх и снимите.
Шаг 8
Удалите один винт длиной 5,7 мм на левой стороне лицевой панели.
Повторите предыдущий шаг для правой стороны лицевой панели.
Шаг 9
Снимите все крышки ручек.
Шаг 10
С внутренней стороны устройства сожмите 3 защёлки, удерживающие лицевую панель.
Не используйте металлический инструмент для зажатия защёлок. Если металл повредит плату, она может стать непригодной для ремонта.
Нажмите защёлки внутрь, и лицевая панель соскользнёт.
Шаг 11
С помощью гаечного ключа или насадки 11 мм снимите пять гаек вокруг ручек.
Шаг 12
С помощью гаечного ключа или насадки 14 мм снимите три гайки вокруг разъёмов.
Шаг 13
Снимите три крышки переключателей.
Шаг 14
Крестовой отверткой Phillips #2 удалите один винт длиной 7,8 мм на левой стороне кронштейна.
Повторите предыдущий пункт для правой стороны кронштейна.
Шаг 15
Снимите два аудиоразъёма, расположенные сбоку.
Не оттягивайте кронштейн лицевой панели полностью. Некоторые кабели остаются подключёнными к кронштейну и плате.
Аккуратно снимите кронштейн лицевой панели, сдвинув его вперёд до тех пор, пока он не освободится от всех ручек, затем поднимите вверх.
Шаг 16

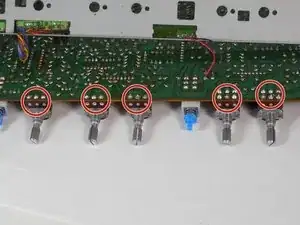

Выпаяйте отмеченные места с «верхней» стороны платы.
Некоторые ручки подписаны на плате, чтобы помочь определить, какие паяльные соединения относятся к конкретной ручке. Дважды проверьте, что вы выпаяли правильные контакты.
На второй фотографии показано выпаивание ручки «уровень хора».
Снимите ручки.
Заключение
Для обратной сборки устройства выполните указанные выше шаги в обратном порядке.
Утильный электронный мусор сдавайте в пункт приёма, сертифицированный по стандарту R2 или e-Stewards.
Ремонт прошёл неудачно? Попробуйте базовую диагностику или обратитесь за помощью к сообществу Answers.
