Повторная установка поворотного механизма Sony WH-1000XM5 - неполная

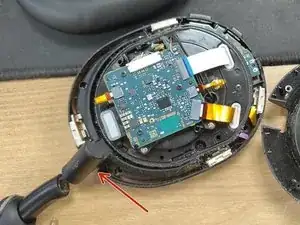

Студент сломал свои наушники xm5, и я предложил попробовать их починить, вот что я выяснил

Это неполное руководство, так как я кратко пользовался этими наушниками и не имел разрешения на полную разборку, а также у меня не было запасных частей

Пожалуйста, замените это руководство, если будет создана более полная версия.

Важно отметить, что в этом случае металлический поворотный механизм в головной дуге наушников был цел, и пластик не сломался. В противном случае вам нужно будет заменить всю головную дугу наушников, для этого есть другие руководства:
пример от компании по ремонту, с которой я не связан и которую не одобряю
https://www.ifixit.com/User/2092906/Joes...
https://www.youtube.com/watch?v=RPg2ErOX...

Шаг 1

Используя лопатку, потяните амбушюр внутрь и подденьте его вверх и вдаль от чаши наушника

Шаг 2

Мы отделяем заднюю часть чаши наушника, чтобы позже лучше получить доступ к рычагу

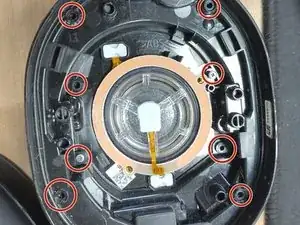

Удалите ненаклеенный поролон и 8 отмеченных винтов

Шаг 3

этот винт легче достать без задней части чаши наушников

Шаг 4

Я спешил и не вспомнил, чтобы сфотографировать эту часть, прошу прощения

там есть винт и пластина, закрывающая крепежное оборудование, которые потеряли свое местоположение, оно указано здесь:

Мы можем использовать доступ сзади, чтобы удерживать серебристый крепежный винт и убедиться, что сможем снова закрутить рычаг

Шаг 5

вытащите эту регулируемую деталь из головной дуги

Открутите провод от регулируемой детали, позволяя рычагу свободно вращаться вокруг провода.

закрутите регулируемую деталь обратно на рычаг чаши наушника, в моем случае было небольшое сопротивление от выступа на винте, которое предотвратило его откручивание в первую очередь. Я смог мягко пройти через него несколько раз, пока он не закрутился плотно

Шаг 6

идите назад по шагам, чтобы собрать все обратно

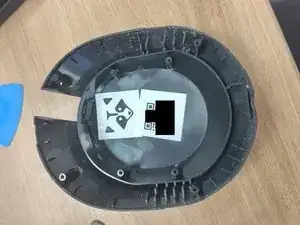

как всегда, я добавил маленький сюрприз к своим бесплатным ремонту.

Заключение

Чтобы собрать ваше устройство, следуйте этим инструкциям в обратном порядке.

Извините, что нет более детализированных фотографий, я спешил, чтобы починить это, и делал все на ходу.

Если я могу это починить, то
