Замена сенсора касания Sony WH-1000XM4

Следуйте этому руководству, чтобы заменить сенсор касания на беспроводных наушниках Sony WH-1000XM4.

Убедитесь, что наушники выключены и разряжены.

В качестве предосторожности используйте антистатический браслет, чтобы избежать повреждения электронных компонентов.

Шаг 1

Перед началом любых ремонтов нажмите и удерживайте кнопку питания на левом наушнике в течение примерно 2 секунд, пока синий индикатор не погаснет.

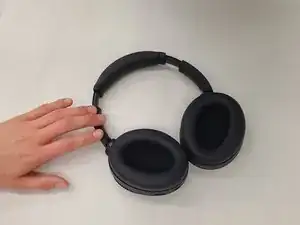

Поместите наушники на рабочую поверхность, амбушюры вверху.

Используйте большой палец, чтобы надавить на правый амбушюр ближе к длинному внешнему краю, создавая зазор между подушечкой и рамкой.

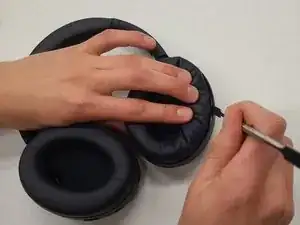

Вставьте плоский конец лопатки в зазор, который вы создали, между краем подушки и рамкой.

Поверните лопатку вниз, чтобы отсоединить длинный край амбушюра.

Повторите по периметру амбушюра, пока он не станет свободным.

Когда первый зажим отсоединится, вы услышите щелчок.

Это может потребовать значительного усилия. Если подушка не отсоединяется, переместите лопатку в разные точки вдоль длинного края.

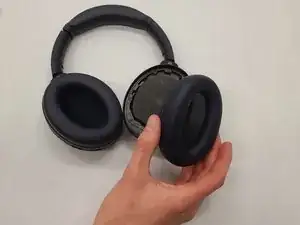

Снимите правый амбушюр.

Удалите поролоновую прокладку из динамика правого наушника.

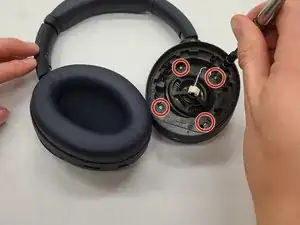

Используйте отвертку Phillips #00, чтобы удалить четыре винта длиной 8.4 мм, закрепляющих крышку правого наушника.

Переверните наушники, прижав амбушюры вниз.

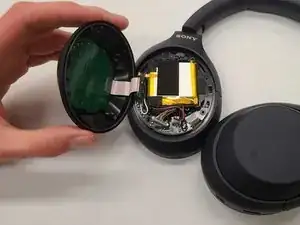

Используйте пальцы, чтобы поднять и перевернуть крышку правого наушника.

Не пытайтесь полностью удалить крышку — она все еще подключена к сенсорному кабелю.

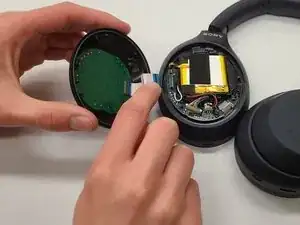

Схватите сенсорный кабель и потяните его прямо из разъема на основной плате, чтобы удалить его.

Удалите крышку наушника с прикрепленным сенсором касания.

Зеленая плата сенсора касания приклеена к крышке наушника.

Повторите шаги в обратном порядке для сборки после замены сенсора касания.
