Замена материнской платы Sony WH-1000XM5
Этот гид покажет, как заменить материнскую плату в наушниках Sony WH-1000 XM5, расположенную в левом наушнике. Доступ к этой плате позволит заменить всю плату или отдельные компоненты на ней.
На шаге 4 по удалению материнской платы необходимо выпаять 2 провода. Пожалуйста, наденьте защитные очки и будьте осторожны при работе с горячим паяльником. Для справки по пайке обратитесь к инструкции Как паять и выпаивать соединения.
Перед началом убедитесь, что ваш телефон полностью выключен и отключен от любого внешнего источника питания.
Шаг 1
Поместите край инструмента для открытия iFixit под накладку на наушник.
Просуньте его вдоль края накладки, пока она не отсоединится от остальных наушников.
Шаг 2

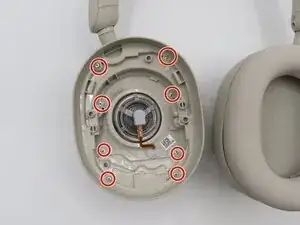

Используйте отвертку Phillips #000 для удаления восьми винтов длиной 2,4 мм вдоль внешнего внутреннего края левого наушника.
Корпус наушника будет свободным.

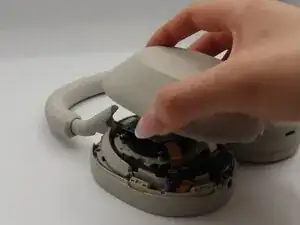

Переверните наушники и снимите корпус наушника.
Шаг 3

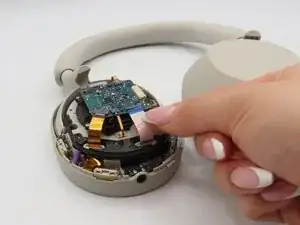

С помощью указательного пальца и большого пальца аккуратно вытяните пять ленточных кабелей, прикрепленных к материнской плате.

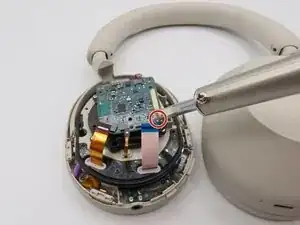

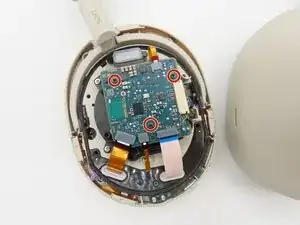

Используйте отвертку Phillips #000 для удаления трех винтов длиной 1,4 мм с материнской платы.
На этом этапе к материнской плате должно быть прикреплено только два провода.
Шаг 4
Внимание: Пожалуйста, наденьте защитные очки и будьте осторожны при работе с горячим паяльником. Без должной предосторожности пайка может вызвать ожоги, пожары и длительные последствия для здоровья.

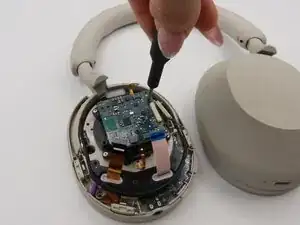

С помощью паяльника аккуратно выпаяйте два провода, которые все еще остаются на материнской плате.

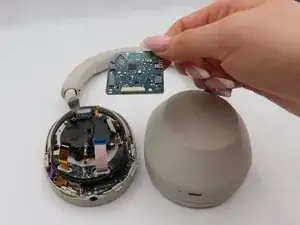

Снимите материнскую плату.
Заключение
Чтобы собрать ваше устройство, следуйте этим инструкциям в обратном порядке.
