Замена аккумулятора Sony WH-1000XM3

Перед началом любых работ выключите наушники.

Амбушюры наушников Sony WH-1000XM3 удерживаются маленькими пластиковыми защёлками, и процедура снятия одинакова для левого и правого амбушюра.

Если вы собираетесь заменить аккумулятор, необходимо снять амбушюр ПРАВОГО наушника.

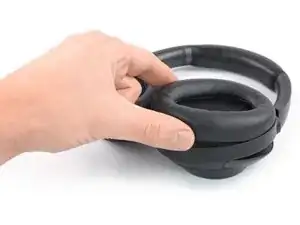

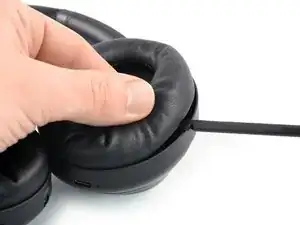

Вставьте лопатку в зазор между амбушюром и рамкой чашки наушника.

Отвертка или плоский карандаш также подойдут, но могут поцарапать корпус наушников или повредить амбушюры.

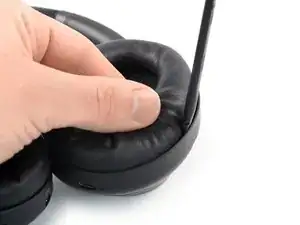

Подденьте амбушюр, наклоняя лопатку вниз, чтобы освободить пластиковые защёлки.

Повторите предыдущий шаг по периметру амбушюра, чтобы освободить оставшиеся защёлки.

Снимите амбушюр.

Поролоновая вставка, покрывающая динамик, зафиксирована двумя маленькими кусочками лёгкого клея.

Избегайте разделения разных слоёв поролона в ходе следующей процедуры.

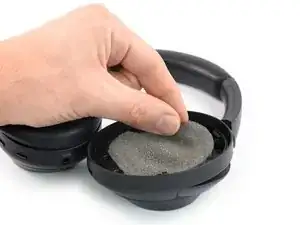

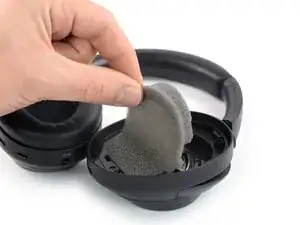

Осторожно отделите поролоновую вставку от рамки чашки наушника.

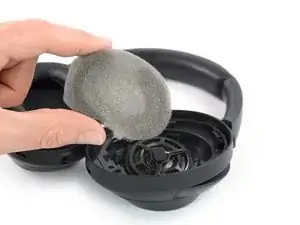

Снимите поролоновую вставку.

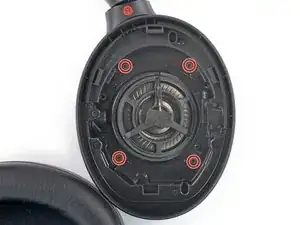

Отвинтите четырьмя винтами длиной 10,4 мм пластиковую крышку рамки чашки наушника, используя крестовую отвёртку.

Переверните наушники.

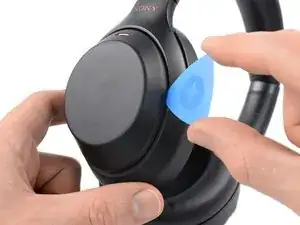

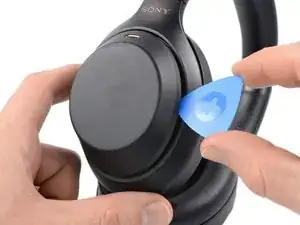

Вставьте медиатор для вскрытия в зазор между пластиковой крышкой и рамкой чашки наушника.

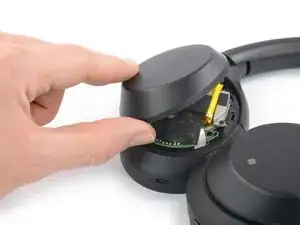

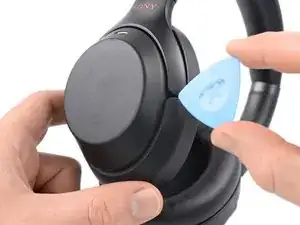

Используйте медиатор, чтобы поддеть пластиковой крышку, пока не сможете ухватиться за неё.

Не пытайтесь пока полностью снять пластиковую крышку. Электроды внутри крышки, которые реагируют на жесты, всё ещё подключены к сборке наушников.

Избегайте натяжения кабеля управления жестами в ходе следующей процедуры.

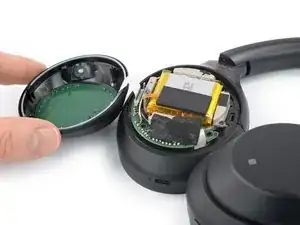

Осторожно отогните крышку правой чашки влево, как страницу книги, и поместите её рядом с рамкой чашки.

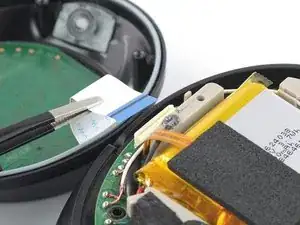

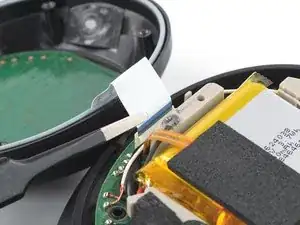

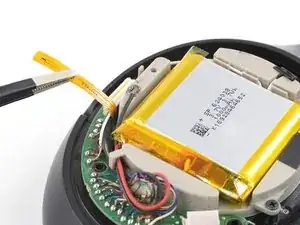

Используйте пинцет с тупыми носиками или пальцы, чтобы отсоединить шлейф управления жестами, аккуратно потянув его прямо из разъёма.

Не протыкайте аккумулятор острыми инструментами. Проколотый аккумулятор может протечь опасными химическими веществами или загореться.

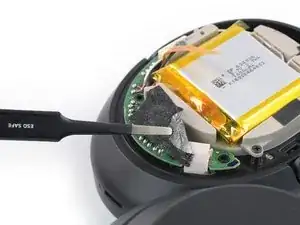

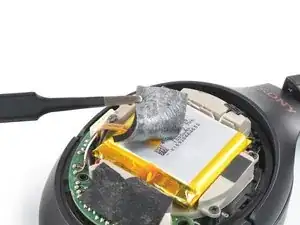

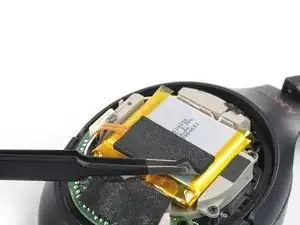

С помощью пинцета аккуратно снимите защитную пенную наклейку с аккумулятора и термодатчика.

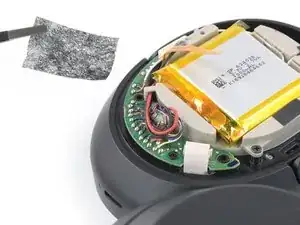

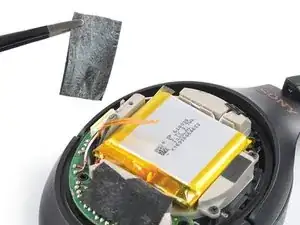

С помощью пинцета или пальцев осторожно снимите защитную тканевую наклейку.

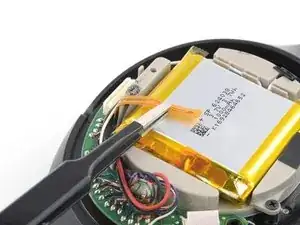

С помощью пинцета аккуратно отогните термодатчик в сторону, чтобы получить свободный доступ к аккумулятору.

Чёрный и красный провода аккумулятора проходят под небольшой пластиковой петлёй на рамке для аккумулятора.

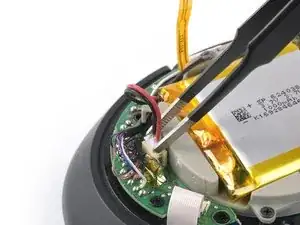

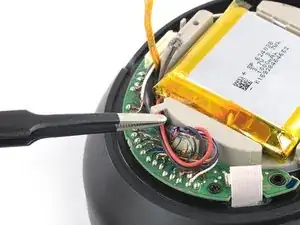

С помощью пинцета аккуратно освободите провода аккумулятора.

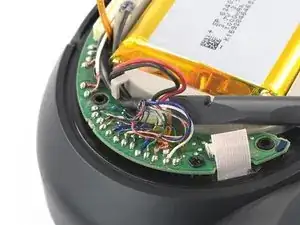

Используйте плоский конец лопатки или медиатор, чтобы аккуратно отогнуть провода, перекрывающие разъём аккумулятора, в сторону, пока не получите свободный доступ к разъёму.

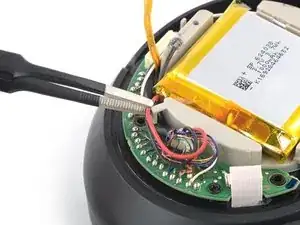

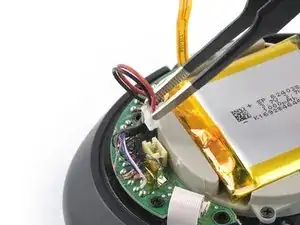

Возьмите разъём аккумулятора за боковые стороны пинцетом с тупыми носиками.

Потяните разъём вверх и наружу из его гнезда, аккуратно раскачивая его взад-вперёд, чтобы ослабить защёлки, фиксирующие его.

Всегда тяните за разъёмы кабелей, а не за сами провода.

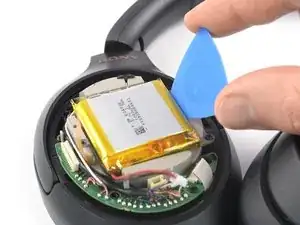

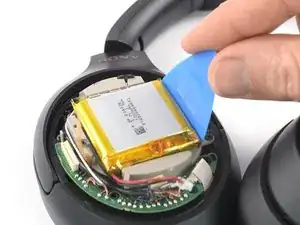

Вставьте наконечник медиатора в зазор между правым краем аккумулятора и корпусом аккумулятора.

Поверните медиатор, чтобы ввести один из его длинных краёв в зазор.

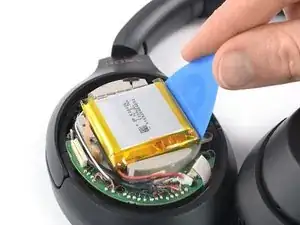

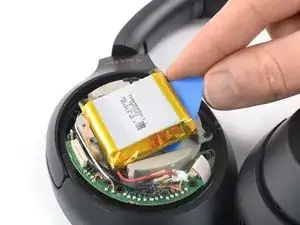

Подденьте медиатор под аккумулятор.

Периодически поддёргивайте аккумулятор, чтобы оторвать его от клея.

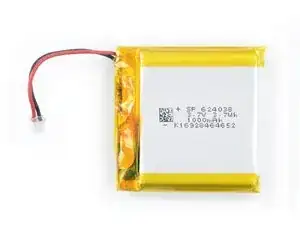

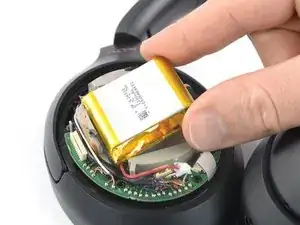

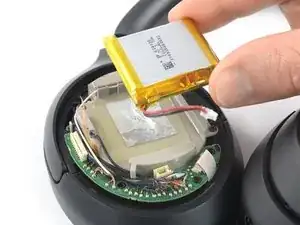

Удалите аккумулятор.

Не используйте аккумулятор повторно после его извлечения — это может представлять опасность для безопасности. Замените его на новый.

Удалите старые клейкие основы перед установкой новой клейкой ленты и очистите соответствующие поверхности изопропиловым спиртом (>90%).

Если в комплекте с заменяемым аккумулятором нет новой клейкой ленты, зафиксируйте новый аккумулятор при помощи готовой вырезанной клейкой основы или двусторонней клейкой ленты (оригинальная лента имеет форму квадрата 32×32 мм). Чтобы правильно её разместить, нанесите новую клейкую основу внутри устройства на то место, где находилась старая, а не прямо на аккумулятор. Плотно прижмите новый аккумулятор на место.
