Замена микрофонного массива Sony WH-1000XM4

Следуйте этому руководству, чтобы заменить микрофонный массив на беспроводных наушниках Sony WH-1000XM4.

Убедитесь, что наушники выключены и разряжены.

В качестве меры предосторожности используйте антистатический браслет, чтобы избежать повреждения электронных компонентов.

Шаг 1

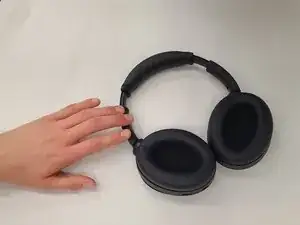

Перед началом любых ремонтных работ нажмите и удерживайте кнопку питания на левой чашке в течение примерно 2 секунд, пока синий свет не погаснет.

Положите наушники на рабочую поверхность, амбушюры вверх.

Шаг 2

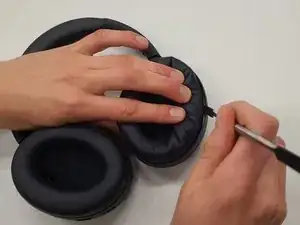

Используйте большой палец, чтобы прижать ЛЕВЫЙ амбушюр рядом с длинным внешним краем, создавая зазор между накладкой и рамкой. (На фотографии изображена правая чашка, но процесс идентичен для левой чашки.)

Вставьте плоский конец лопатки в созданный вами зазор, между краем накладки и рамкой.

Поверните лопатку вниз, чтобы отсоединить длинный край амбушюра.

Когда первое защелкивание произойдет, вы услышите отчетливый щелчок.

Для этого может потребоваться значительное усилие. Если накладка не выходит из положения, переместите лопатку в разные точки вдоль длинного края.

Шаг 3

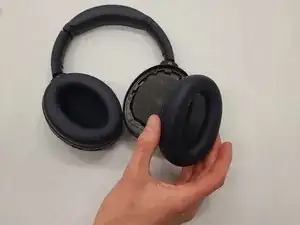

Снимите левый амбушюр. (На фотографии изображена правая чашка, но процесс идентичен для левой чашки.)

Шаг 4

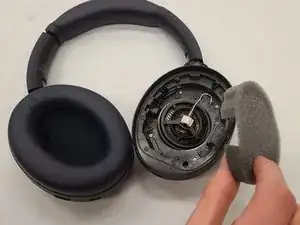

Удалите пенопластовый вкладыш из динамика левой чашки. (На фотографии изображена правая чашка, но процесс идентичен для левой чашки.)

Шаг 5

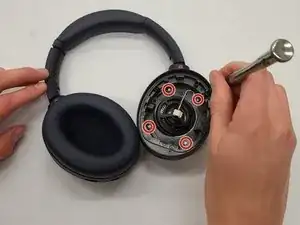

Используйте отвертку Phillips #00, чтобы удалить четыре винта длиной 8.4 мм, удерживающих крышку левой чашки. (На фотографии изображена правая чашка, но процесс идентичен для левой чашки.)

Шаг 6

Переверните наушники, чашки вниз.

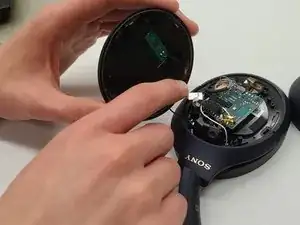

Используйте пальцы, чтобы поднять и перевернуть крышку левой чашки.

Не пытайтесь полностью снять крышку пока—она все еще подключена множеством кабелей.

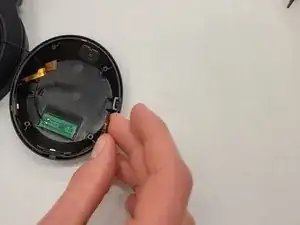

Удерживая шлейф сенсорной панели, осторожно вытяните его из разъема на основной плате, чтобы удалить.

Снимите крышку чашки.

Шаг 7

Мик
