Замена поворотного шарнира Sony WH-1000XM4
Если амбушюр Ваших Sony WH-1000XM4 больше не удерживается на месте, это означает, что поворотный шарнир наушников повреждён и требует замены. В этом руководстве показано, как заменить поворотный шарнир наушников Sony WH-1000XM4. Перед началом убедитесь, что наушники выключены и отключены от любых внешних источников питания.
Шаги для правой и левой стороны разделены: для левой стороны перейдите к шагу 13, для правой стороны следуйте шагам 1–12 и общим шагам 19–25.
Шаг 1

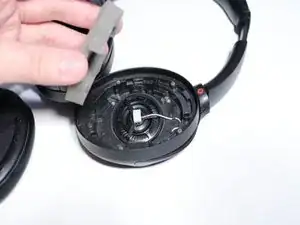

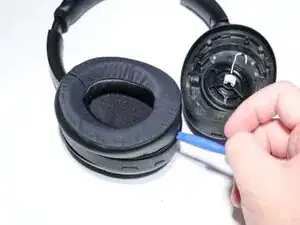

С помощью инструмента для вскрытия подденьте правый амбушюр и удалите расположенную под ним поролоновую прослойку.
Шаг 2

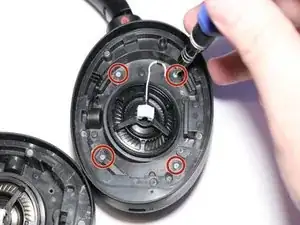

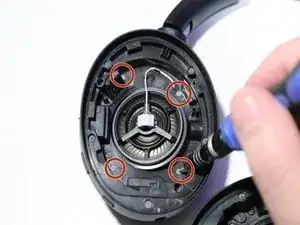

Снимите четыре серебристых винта на правой стороне наушников с помощью крестообразной отвёртки Phillips #000.
Шаг 3

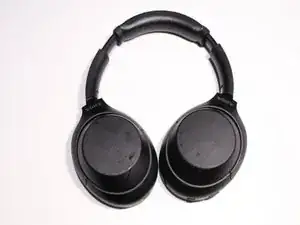

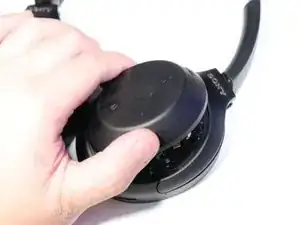

Переверните наушники.

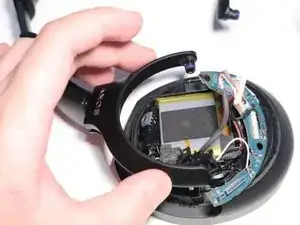

Подденьте и откиньте крышку правой чашки наушника.
Пока не пытайтесь полностью снять крышку — она всё ещё соединена кабелем сенсорной панели.
Шаг 4

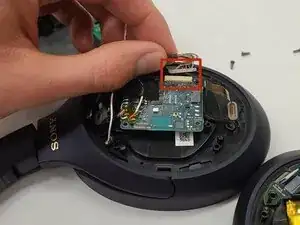

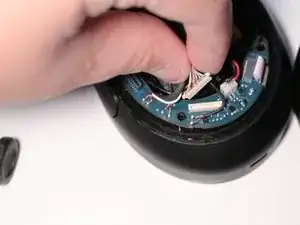

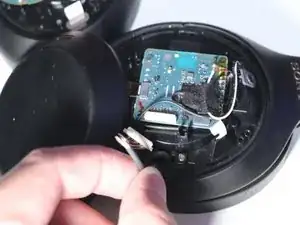

Отсоедините ленточный кабель, соединяющий заднюю панель с правой чашкой.
Шаг 5

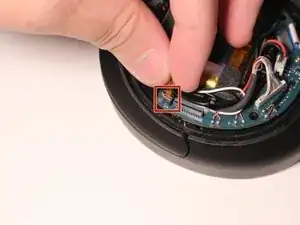

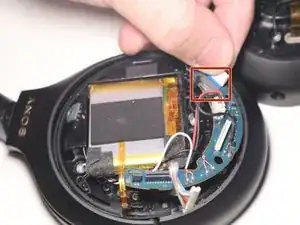

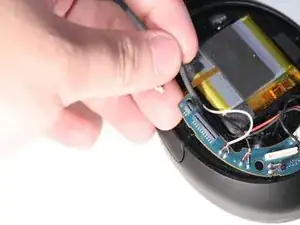

Отсоедините жёлтый ленточный кабель термодатчика от материнской платы.
Шаг 6

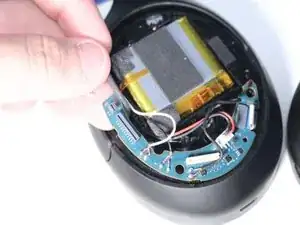

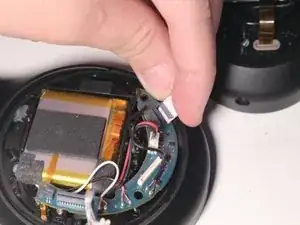

Отключите белый ленточный кабель.
Шаг 7

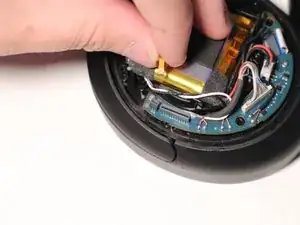

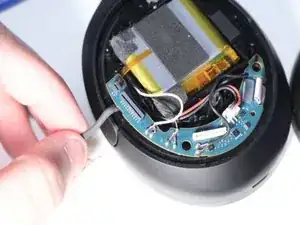

Отсоедините разъём данных/питания от материнской платы с помощью инструмента для вскрытия.
Шаг 8

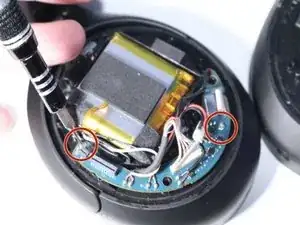

Снимите два винта с материнской платы при помощи крестообразной отвёртки Phillips #000.
Шаг 9
Переместите кабель данных/питания с внутренней стороны платы наружу.
Шаг 10
Снимите разъём данных/питания с платы.
Шаг 11

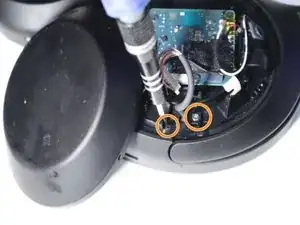

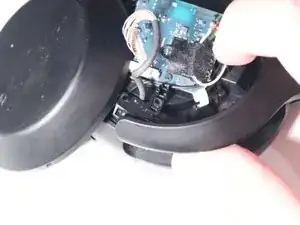

В правой чашке поверните материнскую плату и снимите два винта с петли, используя крестообразную отвёртку Phillips #000.
Шаг 12
В правой чашке поднимите петлю и выдавите её наружу.
Шаг 13

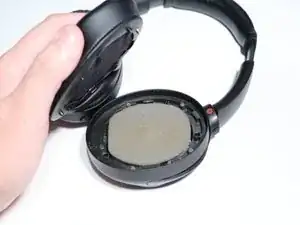

С помощью инструмента для вскрытия подденьте левый амбушюр и удалите расположенную под ним поролоновую прослойку.
Шаг 14
Снимите четыре серебристых винта на левой стороне наушников с помощью крестообразной отвёртки Phillips #000.
Шаг 15
Переверните наушники.
Подденьте и откиньте крышку левой чашки наушника.
Шаг 16

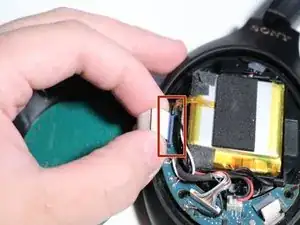

В левой чашке отсоедините многоконтактный разъём (несколько разноцветных проводов) от задней панели к материнской плате.
Шаг 17
В левой чашке снимите два винта с петли с помощью крестообразной отвёртки Phillips #000.
Шаг 18
В левой чашке поднимите петлю и выдавите её наружу.
Шаг 19

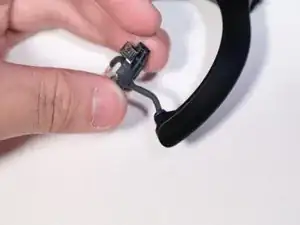

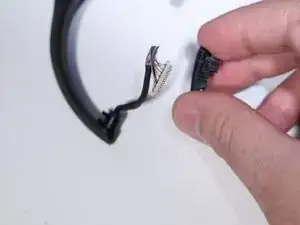

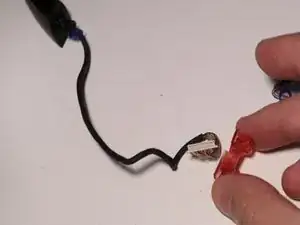

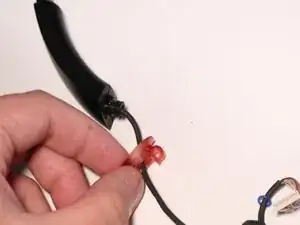

Снимите чёрный компонент петли с кабеля данных/питания.
Шаг 20

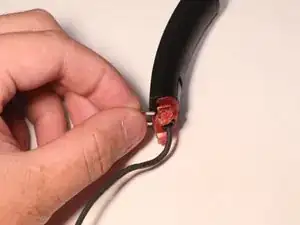

С помощью отвертки снимите резиновую ленту.
Шаг 21

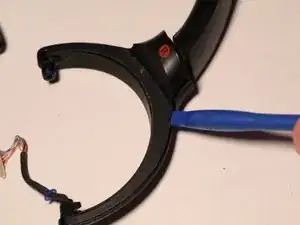

Используйте инструмент для вскрытия, чтобы снять крышку.
Шаг 22

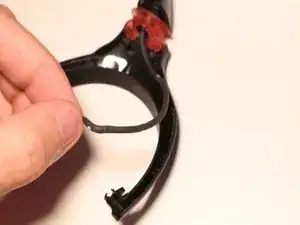

Поднимите кабель данных/питания.
Шаг 23

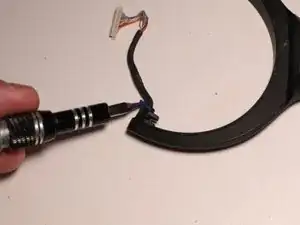

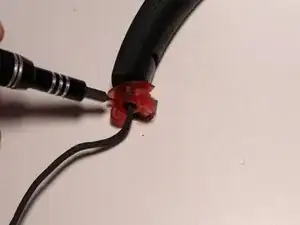

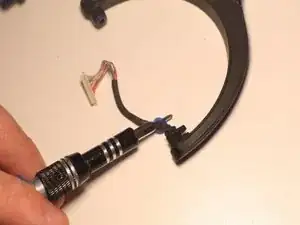

Снимите два винта с поворотного шарнира с помощью крестообразной отвёртки Phillips #000.
Шаг 24

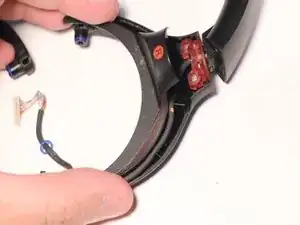

Выдавите металлическую деталь из поворотного элемента с помощью лопатки.
Выньте металлическую деталь.
Шаг 25
Снимите старый поворотный шарнир.
Заключение
Для обратной сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
