Ремонт штекера 3.5 мм для Skullcandy SCS-SCBP SKULLCRUSHERS

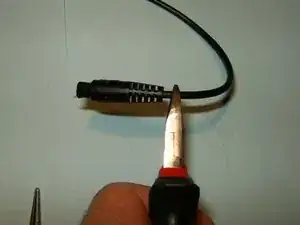

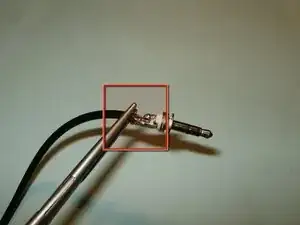

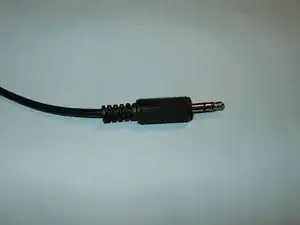

Не очень очевидно, но металлический штекер на самом деле немного изогнут в левую сторону на картинке. Также видна небольшая выпуклость пластика вокруг него.

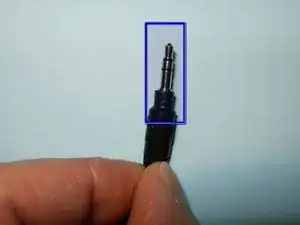

После более тщательного визуального осмотра штекер просто выпал.

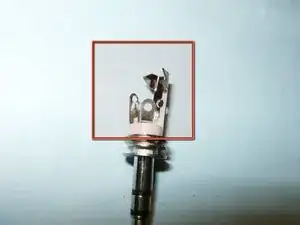

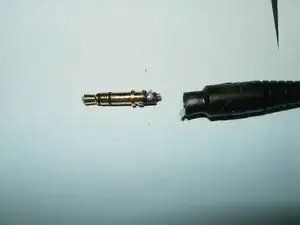

Используйте небольшие боковые кусачки, чтобы откусить оставшуюся часть штекера.

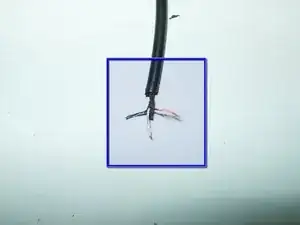

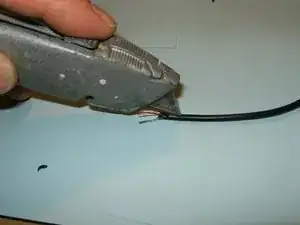

Используйте острый нож, чтобы снять изоляцию с проводов. Делайте это аккуратно, чтобы не перерезать сами провода.

Вот три провода в середине кабеля: красный, синий и золотистый. Теперь нужно определить, какой провод куда подключается.

Эти три провода НЕ имеют изоляции, которую можно снять. Цвета фактически являются самой изоляцией, и она расплавится в процессе пайки. Или можно использовать зажигалку, чтобы расплавить цветную изоляцию.

Извлеките батарею, сдвинув крышку вправо.

Выверните два винта с крестообразным шлицем. Корпус просто раскроется.

Плата будет сразу видна.

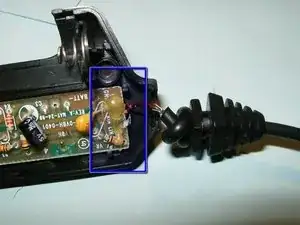

Вот сторона разъема. Обратите внимание на воск на тонких проводах. Вероятно, это сделано для предотвращения сильного смещения очень тонких проводов на плате.

Удалите воск, если сложно определить, какой провод куда идет.

Теперь провода легко идентифицировать. Золотистый — это общий земляной провод, красный — правый канал, а синий — левый канал.

Теперь блок управления можно снова закрыть. Нанесите несколько капель горячего клея на провода, чтобы заменить ранее удаленный воск.

Вот новый штекер 3.5 мм типа TRS.

TRS означает Tip-Ring-Sleeve (кончик-кольцо-гильза) и является стандартным разъемом для аудиоджеков.

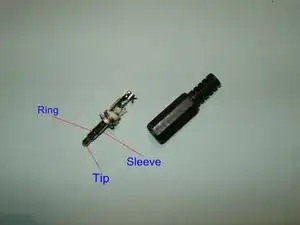

В нижней части джека находятся три контакта, каждый из которых соответствует кончику, кольцу или гильзе.

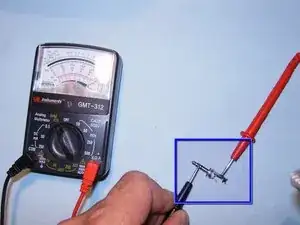

Удерживая один щуп мультиметра постоянно на кончике джека, прозвоните три контакта, пока не найдете цепь; это будет контакт для кончика.

Переместите неподвижный щуп на кольцевой контакт и повторите предыдущую процедуру, чтобы определить контакт для кольца.

Оставшийся контакт соответствует гильзе. В данном случае это самый длинный контакт.

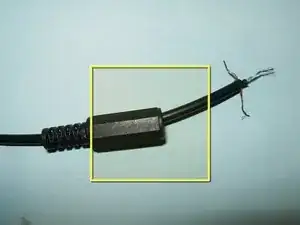

Наденьте пластиковую гильзу на кабель наушников. Убедитесь, что она установлена широким отверстием к концу кабеля.

Для удобства пайки тонких проводов такой инструмент, как "третья рука", очень помогает, но не является необходимостью.

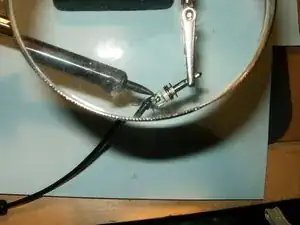

На большинстве MP3-плееров контакт кончика предназначен для левого канала. Припаяйте синий провод к контакту кончика. На этом штекере это самый короткий контакт.

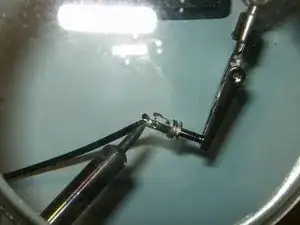

Припаяйте красный провод к контакту кольца (среднему).

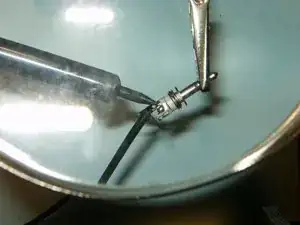

Наконец, припаяйте золотистый провод к контакту гильзы (самому длинному).

Обожмите конец самого длинного контакта вокруг провода. Это поможет предотвратить разрыв паяного соединения, когда наушники выдергивают за кабель.

Наконец, закрепите корпус на штекере.

Результат — еще один успешный ремонт. Извини, oldturkey03 junior, на этот раз без Dr. Dre. Рокнуть....:)
