Замена 3.5 мм гнезда / удаление мусора — Sony WH-1000XM5
Это руководство проведёт Вас через разбор наушников Sony WH-1000XM5, чтобы получить доступ к дочерней плате с 3.5 мм гнездом, кнопкой питания и кнопкой шумоподавления. Доступ к этой плате позволит заменить всю плату, заменить отдельные компоненты на ней или безопасно удалить мусор, застрявший в 3.5 мм гнезде.
Шаг 1

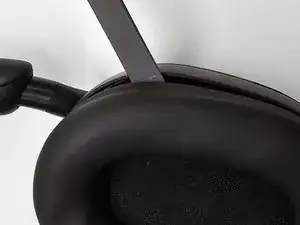

Подденьте край амбушюра инструментом для вскрытия iFixit.
Проведите им вдоль кромки амбушюра, пока он не отсоединится от остальной части наушников.
Шаг 2

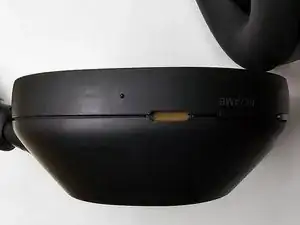

Разместите левую чашку так, чтобы амбушюр был направлен вверх, к Вам.

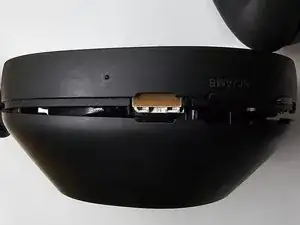

Вставьте пластиковый рычаг, лопаточку или аналогичный инструмент за амбушюр. Осторожно отожмите первый зажим от чашки.
Продолжайте по периметру чашки, освобождая остальные пластиковые защёлки.
Шаг 3

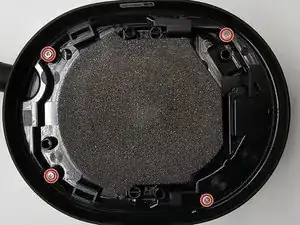

Отвинтите все 4 этих винта крестовой отверткой Phillips #000.
Снятие куска поролона в центре чашки позволит увидеть основной динамик и ещё 4 винта.

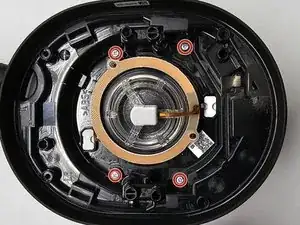

Отвинтите последние четыре винта внутри чашки крестовой отверткой Phillips #000.
Шаг 4

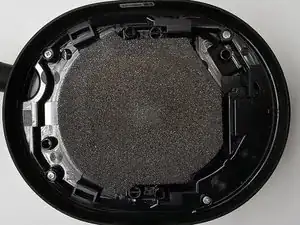

После удаления всех 8 винтов корпус чашки станет подвижным.
Аккуратно снимите корпус чашки. Сборка больше не удерживается клеем или винтами, поэтому не потребуется прикладывать силы.
Если корпус не кажется сразу свободным, остановитесь. Вернитесь и убедитесь, что все 8 винтов действительно удалены.
Шаг 5

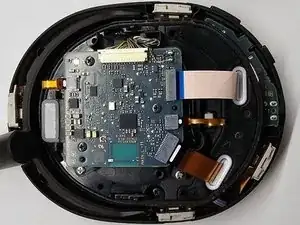

Сняв корпус, Вы получите доступ к большинству компонентов, расположенных в левой чашке.

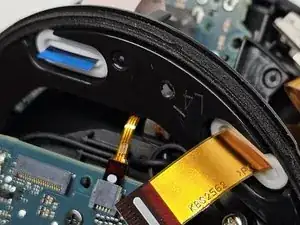

Найдите маленький винт между двумя ленточными кабелями. Он помечен «L4» и его видно по стрелке, указывающей прямо на него. Отверткой Phillips #000 отвинтите этот винт.

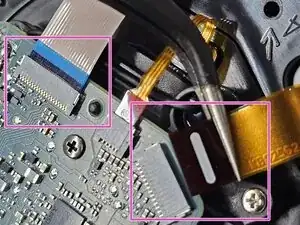

Осторожно отключите оба ленточных кабеля от верхней платы.
Не сгибайте и не протыкайте эти кабели.
Шаг 6
После удаления винта «L4» и отключения ленточных кабелей можно осторожно поднять маленькую пластиковую рамку с двумя белыми прокладками.
Вы можете полностью вынуть ленточные кабели из их прокладок, но для доступа к 3.5 мм гнезду это не обязательно.
Шаг 7

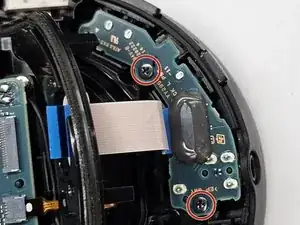

Отверткой Phillips #000 отвинтите 2 винта, удерживающие дочернюю плату в чашке.
Шаг 8
После удаления винтов Вы можете отжать дочернюю плату от чашки.
Используя пластиковый рычаг, лопаточку или пинцет, аккуратно подденьте плату и извлеките её из корпуса.
Будьте осторожны при извлечении платы из корпуса, поскольку ленточный кабель всё ещё присоединён к основной плате. Если он отключён с другой стороны, у Вас должно быть достаточно свободы, чтобы безопасно вынуть плату.
Шаг 9
Сняв плату, Вы можете безопасно заменить любой из компонентов на ней или всю сборку целиком.

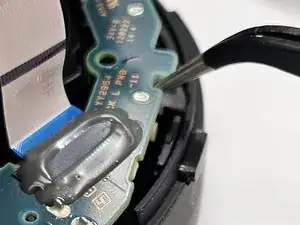

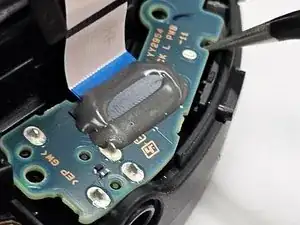

При удалении мусора из гнезда аккуратно вытолкните застрявший предмет пинцетом.
Убедитесь, что Вы выталкиваете мусор в сторону «входа» гнезда.
Заключение
Для сборки устройства повторите эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
