Замена платы зарядки Sony WH-1000XM5
Это руководство проведет вас через процесс замены платы зарядки в ваших наушниках Sony WH-1000XM5. Если ваши наушники больше не заряжаются должным образом или показывают признаки поврежденного разъема зарядки, возможно, потребуется заменить плату зарядки.
Шаг 6 требует от вас отсоединить 2 провода, соединенные с платой питания. Пожалуйста, надевайте защитные очки и будьте осторожны при работе с горячим паяльником. Если вы новичок в пайке, вы можете ознакомиться с руководством Как паять и отпаивать соединения для более подробных инструкций.
Следуйте каждому шагу внимательно, чтобы безопасно разобрать ваше устройство и установить новую плату. Убедитесь, что ваши наушники выключены и отключены от любых кабелей перед началом.
Шаг 1
Поместите край инструмента iFixit под подушечку наушника.
Проведите им вдоль края подушечки, пока она не отсоединится от остальных наушников.
Шаг 2
Используйте отвертку Phillips #000, чтобы удалить восемь винтов вдоль внешнего внутреннего края.
Есть кусок серой пены, который вы можете просто удалить, чтобы открыть 4 центральных винта.
Переверните наушники на другую сторону и аккуратно поднимите заднюю пластиковую крышку.
Осторожно отсоедините шлейф сенсора, равномерно вытащив его из основной платы.
Шаг 3
Снимите ленту, закрывающую соединитель батареи.
Вытащите батарею и отключите кабель батареи от материнской платы.
Шаг 4

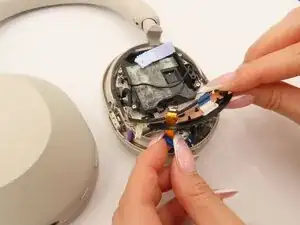

Отсоедините основной провод и все шлейфы от платы питания.
Шаг 5

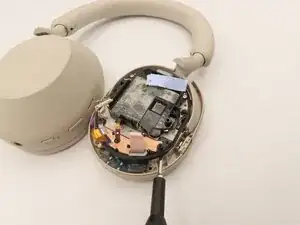

Используйте отвертку Phillips #000, чтобы удалить два черных винта Phillips размером 1,6 мм, удерживающих плату питания.
Осторожно поднимите плату питания из устройства.
Шаг 6
Перед тем как начать пайку, обратите внимание на следующие меры предосторожности:
Всегда отключайте, выключайте и удаляйте источники питания перед пайкой.
Не трогайте металлическую часть паяльника! Паяльник может нагреваться до более 310°C.
Будьте крайне осторожны припайке/отпайке проводов литий-полимерной батареи! Вы можете легко замкнуть батарею с помощью припоя или инструментов, что приведет к повреждению батареи и пожароопасной ситуации.
Включите паяльник и подождите 1-3 минуты, чтобы он нагрелся.
Положите плоскую сторону паяльника на 2 капли металла на 2-3 секунды, как показано.
Пока капли еще горячие, используйте пинцет, чтобы аккуратно отсоединить черный и красный провода от платы.
Шаг 7
Отложите синие липкие полоски в сторону.
Используйте лопатку, чтобы поднять темно-серую сетку с задней пластиковой части.
Используйте отвертку Phillips #000, чтобы удалить винт размером 1,6 мм в центре.

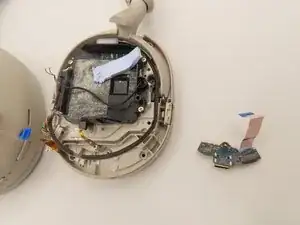

Осторожно вытяните шлейфы.
Шаг 8

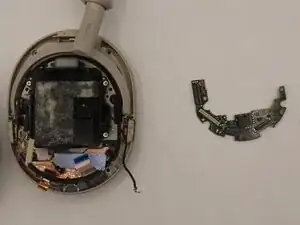

Используйте отвертку Phillips #000, чтобы удалить черный винт размером 1,6 мм на плате зарядки.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
