Замена материнской платы пульта InFocus
Используйте это руководство, чтобы извлечь, отремонтировать и/или заменить материнскую плату в вашем пульте InFocus.
Шаг 1
Нажмите пальцем на защёлку крышки отсека для батареек.
Поднимите крышку вверх и извлеките её.
Шаг 2
Поднимите двумя пальцами две батареи AA и извлеките их из пульта.
Шаг 3
Удалите три винта Phillips #00 длиной 9 мм, расположенные на задней стороне пульта.
Шаг 4
Вставьте пластиковый инструмент для вскрытия в зазор между чёрной верхней крышкой и серебристой основой по нижнему краю пульта.
Осторожно подденьте верхнюю крышку и отведите её от основы.
Шаг 5
Вставьте медиатор для вскрытия в зазор на боку пульта, на уровне надписи InFocus.
Проведите медиатор вдоль боковой стороны пульта, двигаясь в сторону кнопок.
На уровне кнопки Source находится пластиковая защёлка, удерживающая крышки на основании. Здесь продвиньте медиатор с небольшим усилием, чтобы отсоединить крышку.
Шаг 6
Повторите предыдущий шаг на другой стороне пульта, работая от надписи InFocus к кнопкам, пока крышка полностью не ослабнет.
Шаг 7
Крепко возьмите крышку и снимите её с пульта, отведя вверх и в сторону.
Шаг 8
Поднимите резиновую панель с кнопками и извлеките её из пульта.
Шаг 9

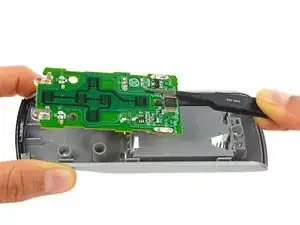

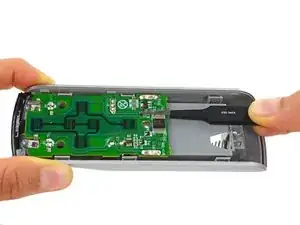

Поднимите материнскую плату и извлеките её из серебристой основы.
Снизу к плате прикреплены две пружины, которые могут застрять в основании. Покачивайте плату при вытягивании, чтобы освободить её.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
