Замена вентилятора HP LaserJet 1160 или 1320
Шаг 1

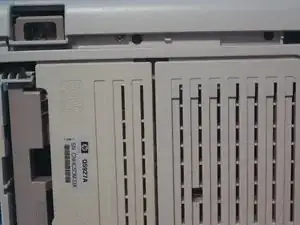

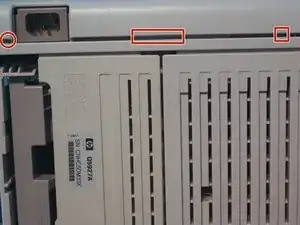

Потяните за две вкладки на задней стороне принтера, чтобы снять левую боковую крышку.
Уберите крышку, поворачивая её к передней части принтера.
Шаг 2

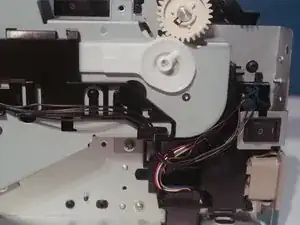

С повернутым принтером, так чтобы правая сторона была сверху, используйте металлическую лопатку, чтобы освободить 3 вкладки, удерживающие правую боковую крышку на месте.
Снимите крышку с принтера.
Шаг 3

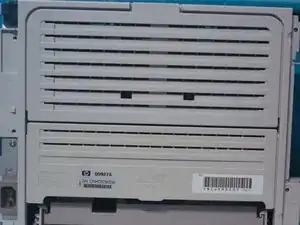

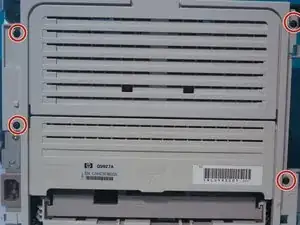

Удалите 4 винта на задней части принтера.
Снимите заднюю крышку.
Шаг 4

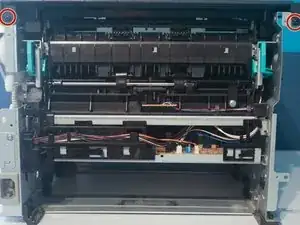

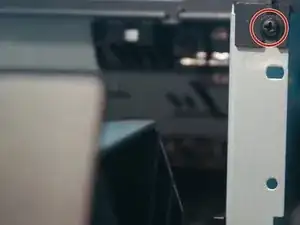

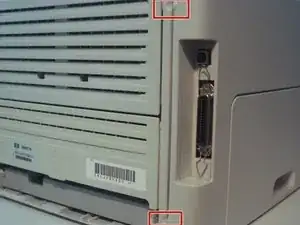

Удалите 2 винта на задней части принтера, один слева и один спереди.

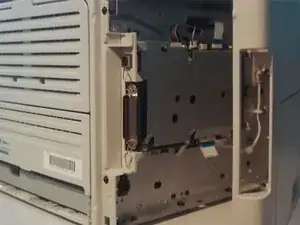

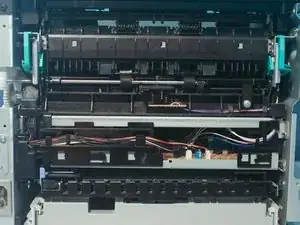

На втором изображении показан модуль форматирования, но его не обязательно снимать для замены верхней крышки.
Шаг 5

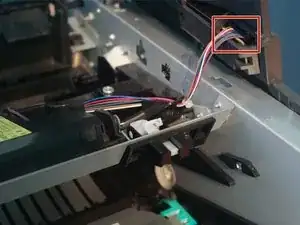

Отключите кабель панели управления и снимите верхнюю крышку.
Шаг 6

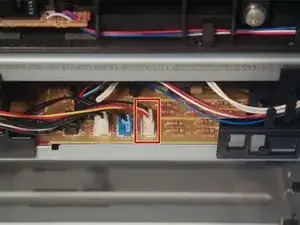

Отключите кабель вентилятора от основной платы принтера.

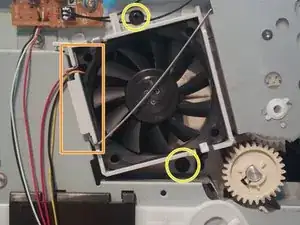

Уберите удерживающую скобу, удерживающую вентилятор.

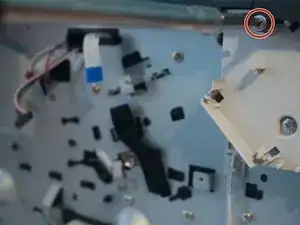

Удалите 2 винта, крепящие вентилятор.
Шаг 7

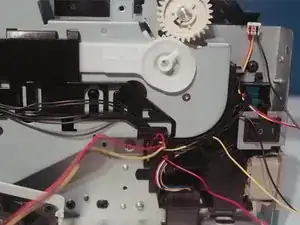

Уберите кабель вентилятора из направляющей кабеля.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
