Разборка PCB жесткого диска WD20EZRX (Western Digital Green Desktop Hard Drive 2.0TB SATA)

Компьютеры

Мой жесткий диск WD20EZRX 2012 года выпуска (SATA WD Green HDD 2TB) перестал работать: никаких звуков, никаких признаков жизни, не работает с ни одним из моих адаптеров SATA-USB.

Я хочу открыть PCB и проверить (убрать и/или заменить) диоды ТВС, возможно, это поможет.

Шаг 1

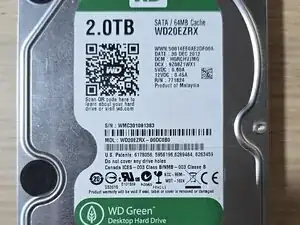

Вид сверху

Шаг 2

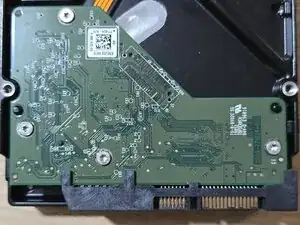

Вид снизу. Эти диоды ТВС должны находиться на обратной стороне PCB.

Шаг 3

Мне нужна нестандартная отвертка.

Шаг 4

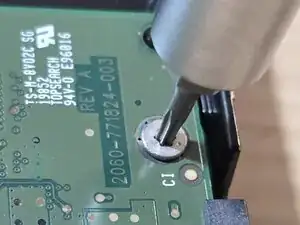

Откручиваю все 4 винта.

Шаг 5

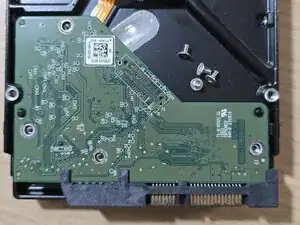

Готово.

Шаг 6

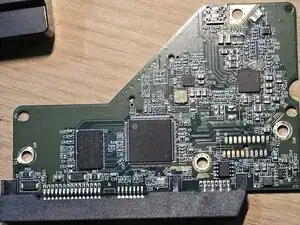

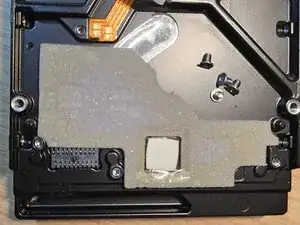

Диск без PCB. И обратная сторона PCB.

Шаг 7

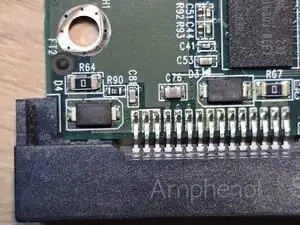

Я вижу, что диоды ТВС D3 и D4 находятся в нижней левой части PCB.

Диод ТВС (защита от перенапряжения) работает, ограничивая скачки напряжения.

Если диоды короткозамкнуты, их можно заменить.

Шаг 8

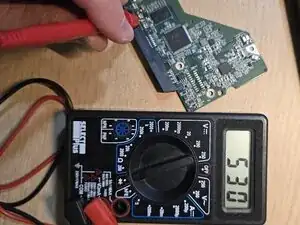

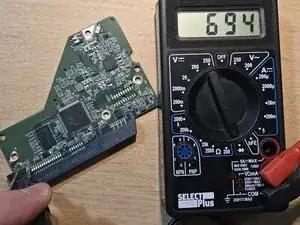

Я использую дешевый цифровой мультиметр в режиме диода, чтобы проверить оба в 2 направлениях.

Шаг 9

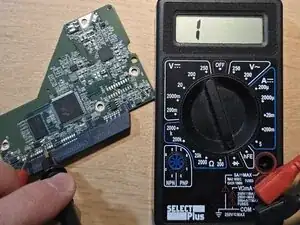

Первые 3 измерения в порядке (каждый диод показывает короткое замыкание в одном направлении и отсутствие короткого замыкания в другом).

Шаг 10

Последнее измерение также в порядке.

Шаг 11

Перевод руководства с ifixit.com
