Временный ремонт разпаянного USB-разъёма Western Digital Essentials HD

Используйте большую пластиковую лопатку вдоль задней панели:

Необходимо разблокировать 4 защёлки.

Сдвиньте крышку вдоль пластикового каркаса.

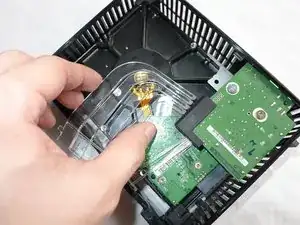

Снимите самые большие пластиковые элементы.

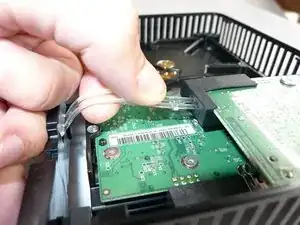

Отогните вторую маленькую пластиковую деталь, чтобы освободить её от резинового элемента.

Теперь её можно выдвинуть.

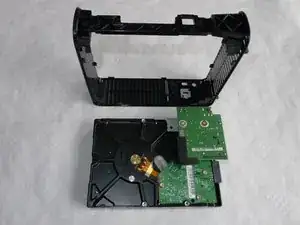

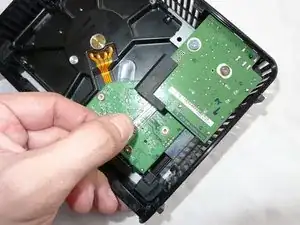

Выдвиньте жёсткий диск, как показано на фото.

Следуйте показанному направлению выдвигания, иначе вы можете повредить логическую плату USB-моста.

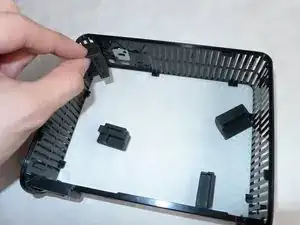

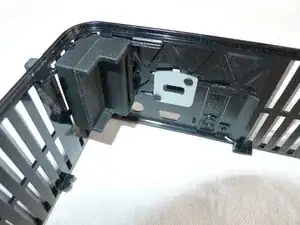

Снимите 4 резиновых заглушки с пластикового каркаса в каждом углу.

Снимите резиновую деталь с платы моста SATA/USB.

Отвинтите оба винта, удерживающие прижимную пластину и жёсткий диск.

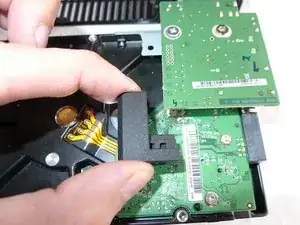

Сдвиньте прижимную пластину, чтобы отсоединить SATA-разъём.

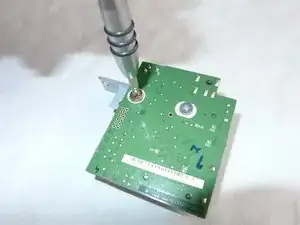

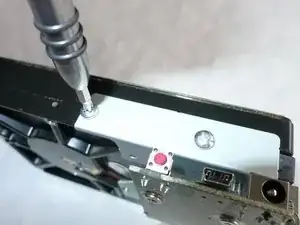

Отвинтите оба винта, удерживающие прижимную пластину с логической платой.

С помощью пинцета слегка отогните контакты на логической плате у USB-разъёма. Цель — обеспечить хороший контакт, когда USB-разъём будет прижат к плате.

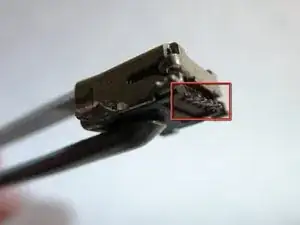

На первом изображении видно контакты в исходном положении.

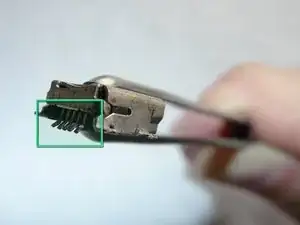

На третьем изображении видно контакты в отогнутом положении.

Будьте осторожны, контакты хрупкие. Отгибайте их лишь слегка.

Наклейте кусочек изоленты на обратную сторону логической платы под местом установки USB-разъёма.

Это предотвратит повреждения от складной канцелярской скрепки.

Важно выполнить следующие два шага в короткий промежуток времени, чтобы обеспечить качество склеивания, если вы используете моментальный клей.

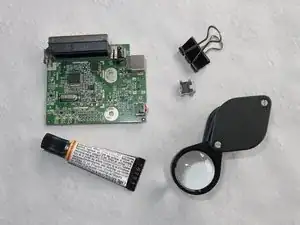

Нанесите немного клея на плату и под USB-разъём.

Не наносите клей на заднюю часть логической платы и на сами контакты USB-разъёма. Важно обеспечить хороший электрический контакт между разъёмом и контактами платы.

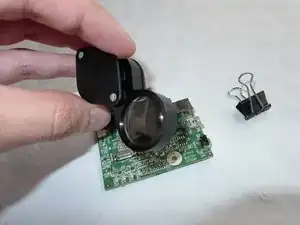

Установите USB-разъём на его исходное место. Используйте увеличительное стекло, чтобы убедиться, что все пять контактов точно совпадают с контактами логической платы. Для помощи можно использовать пинцет.

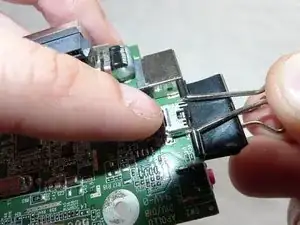

Используйте складную канцелярскую скрепку, чтобы прижать USB-разъём к логической плате.

Когда скрепка на месте, ещё раз убедитесь, что все контакты точно совпадают.

Дождитесь полного высыхания клея перед продолжением. Если вы используете моментальный клей, всё равно подождите несколько часов или следуйте инструкции производителя клея.

Учтите, что этот временный ремонт очень хрупкий. Не прикладывайте напряжение к USB-разъёму или к USB-кабелю.

Перед продолжением ещё раз убедитесь, что разъёмы правильно установлены, чтобы избежать короткого замыкания. Рекомендую:

Сначала подключите питание только к логической плате — не подключайте жёсткий диск и не подключайте USB-разъём. Подождите минуту: если всё в порядке — продолжайте.

По возможности используйте неосновной компьютер. Ваш компьютер будет защищён от короткого замыкания, но риск всё равно есть. Пожалуйста, не используйте ваш новый основной компьютер!

Когда будете готовы:

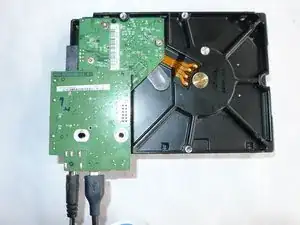

Подключите жёсткий диск к USB/SATA мосту через SATA-разъём.

Осторожно подключите USB-разъём к логической плате и к компьютеру.

Подайте питание на жёсткий диск.

Если всё прошло успешно, ваш USB-жёсткий диск должен быть распознан компьютером, и вы сможете создать резервную копию данных.

Не используйте этот внешний корпус WD повторно. Ремонт разъёма слишком хрупок и может снова сломаться в любой момент. Вы можете потерять данные ещё раз!
