Замена привода фьюзера с качающейся пластиной принтера LaserJet P4014DN (узел качающейся пластины)

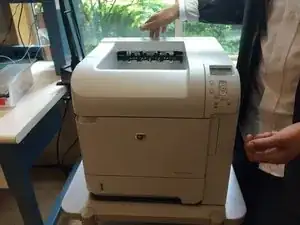

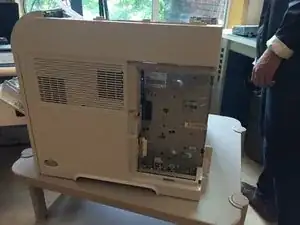

Переместите принтер на подходящее рабочее место.

Убедитесь, что рабочее место чистое и у вас достаточно места, чтобы раскладывать детали принтера по мере их снятия. Возможно, стоит использовать магнитную пластину для хранения винтов.

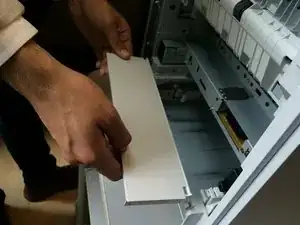

Снимите нижний лоток для бумаги (лоток 2).

Снимите верхнюю заднюю панель.

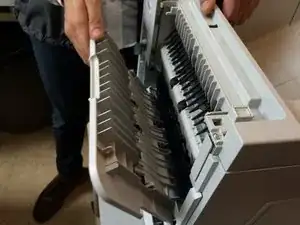

Снимите дуплексер.

Снимите задний выходной лоток.

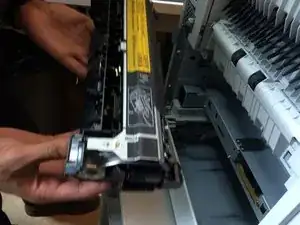

Снимите узел фьюзера.

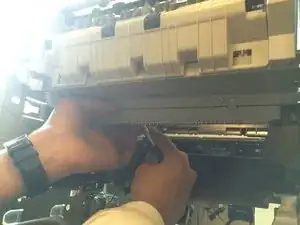

Сожмите синий язычок с каждой стороны фьюзера. Потяните фьюзер наружу.

Снимите нижнюю заднюю крышку.

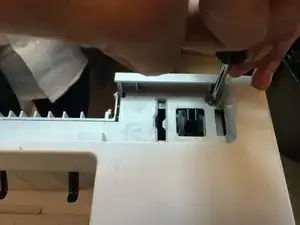

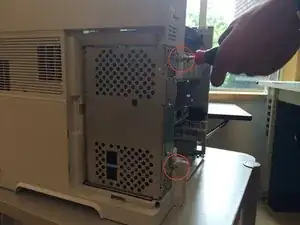

Снимите четыре винта с верхней крышки.

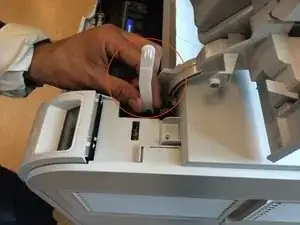

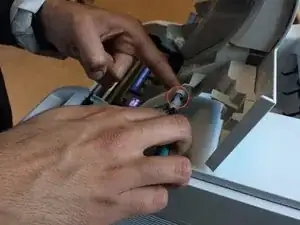

Откройте верхнюю крышку и освободите защёлку.

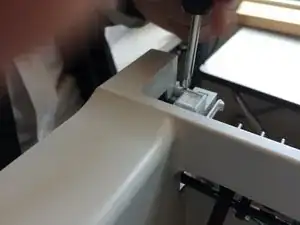

Защёлка отмечена красным кругом. Обращайтесь с ней осторожно, она хрупкая. Надавите на неё отверткой, чтобы освободить из посадочного места. Не снимайте верхнюю крышку, пока защёлка не будет освобождена.

Снимите правую заднюю боковую панель.

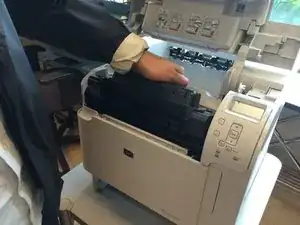

Снимите узел тонера.

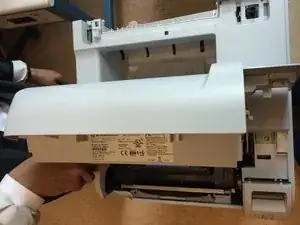

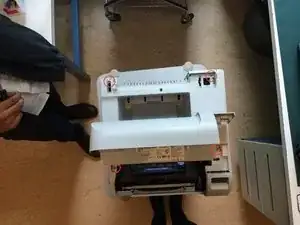

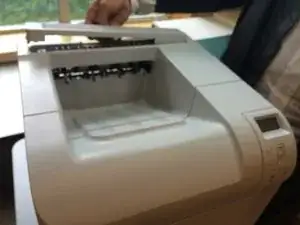

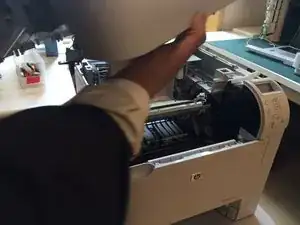

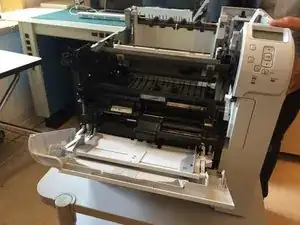

Снимите верхнюю крышку.

Она должна легко отойти вверх. Если нет, вернитесь и проверьте выполненные действия. Убедитесь, что все четыре винта удалены и защёлка на петле двери освобождена.

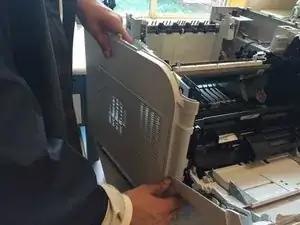

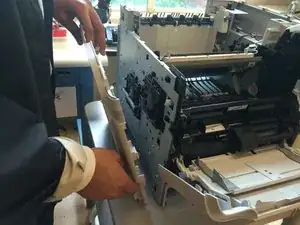

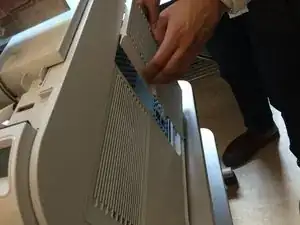

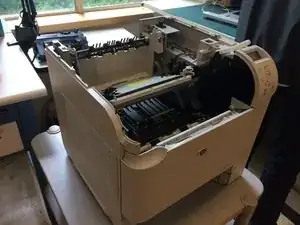

Снимите левую боковую панель.

Начните с ослабления задней стороны от защёлок, продвигаясь к передней части. Будьте осторожны при снятии защёлки панели у передней дверцы принтера (аккуратно проведите панель мимо двери).

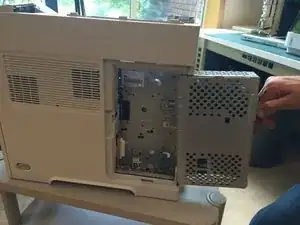

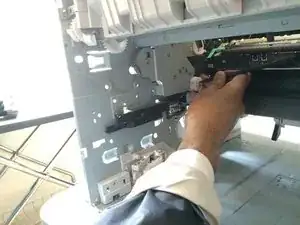

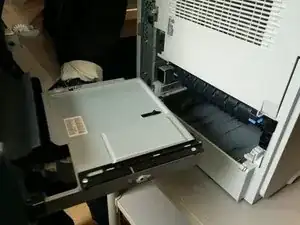

Снимите два винта с форматтера и сдвиньте его в сторону.

Снимите небольшую заднюю левую крышку.

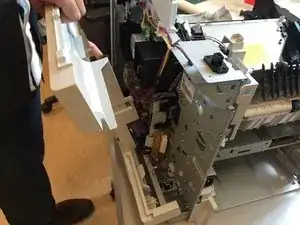

Снимите правую боковую крышку.

При снятии правой крышки обратите внимание на пластиковую защёлку, которая крепится к узлу кнопки питания. Помните, что эту защёлку нужно будет заново присоединить при сборке принтера.

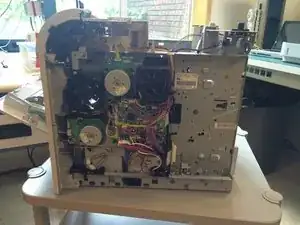

Подведите итоги и организуйте снятые детали принтера.

Это неорганизованная стопка. Возможно, сделайте перерыв. Этот ремонт может утомлять.

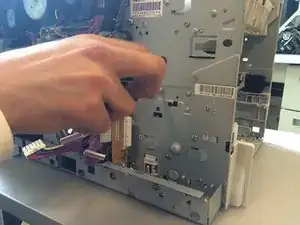

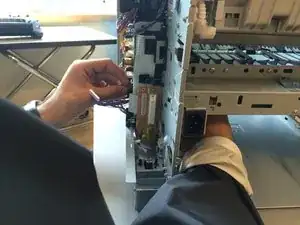

Снимите два винта с левой крышки вентилятора на правой стороне принтера, вытащите вентилятор, отсоедините кабель вентилятора.

Винты отмечены красным кругом.

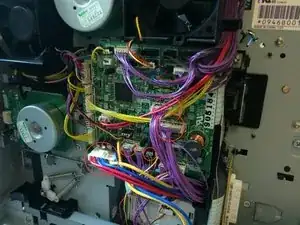

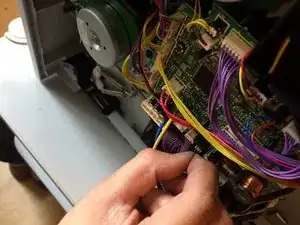

Отключите пять силовых кабелей.

Кабели отмечены красным кругом.

Действуйте осторожно; некоторые кабели требуют нажатия язычка перед отключением. Снятие кабелей потребует некоторого усилия, но избегайте вытягивания других перепутанных кабелей при удалении нужных.

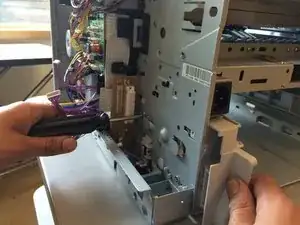

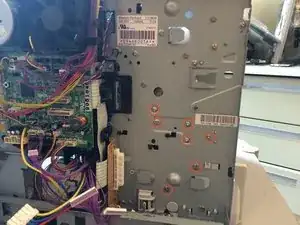

Снимите шесть винтов.

Храните эти винты с чёткой маркировкой. Полезно нарисовать карту на магнитной пластине или листе бумаги.

Снимите серый слайд силового блока.

Используйте отвертку, чтобы нажать на круглую серую защёлку. После её освобождения выньте серый силовой блок.

Протяните все пять отключённых кабелей через черный пластиковый кабельный проводник.

Будьте очень аккуратны! Проводник маленький, а провода хрупкие.

Пробуйте по одному кабелю за раз.

Все пять кабелей должны оказаться внутри принтера.

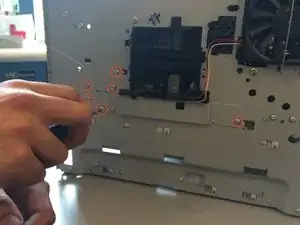

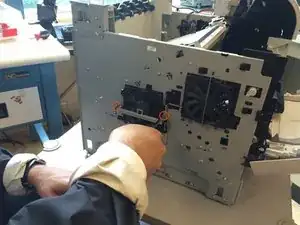

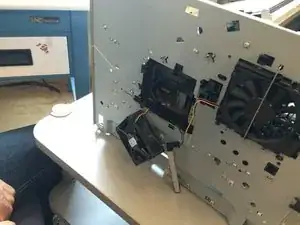

С другой стороны принтера снимите шесть винтов и вторую монтажную пластину вентилятора. Отсоедините кабель вентилятора.

Кабель вентилятора (красный и жёлтый) прикреплён под чёрной пластиковой рамкой вентилятора.

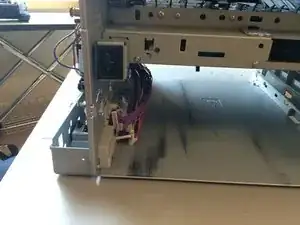

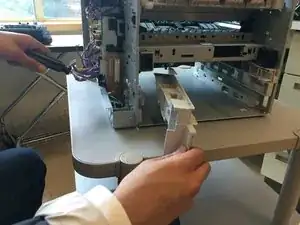

Снимите блок питания.

Теперь вы сможете свободно выдвинуть блок питания горизонтально. Убедитесь, что силовые кабели аккуратно уложены под лотком блока питания.

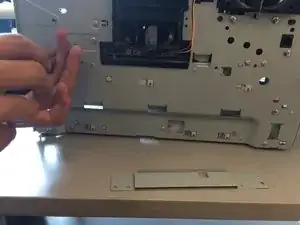

Снимите четыре винта с нижней стороны

Два винта доступны значительно легче, чем остальные. Для доступа к оставшимся двум придётся просунуть руку и нащупать их снизу. Попытайтесь направить конец отвёртки от себя.

Только видимые винты обведены красным.

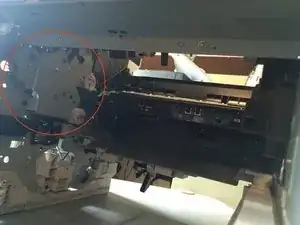

Поздравляем! Вы добрались до поворотной пластины!

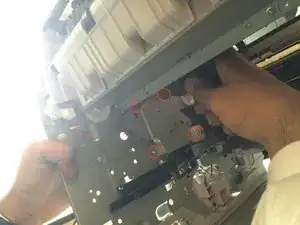

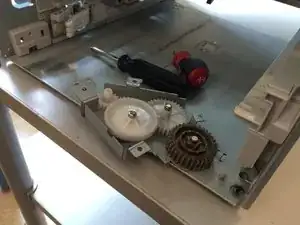

Снимите четыре винта, удерживающие узел поворотной пластины.

Винты обведены красным.

Обратите внимание, что один винт находится за белой шестернёй — его необходимо осторожно удалить, нажав вниз на защёлку, удерживающую шестерню, и аккуратно освободив её.

Осторожно извлеките узел поворотной пластины.

Поздравляем!

Установите запасной узел поворотной пластины и закрепите его четырьмя винтами.

Соберите устройство в обратном порядке и наслаждайтесь заменённым узлом поворотной пластины.
