Замена модуля SSD Pro Data

Убедитесь, что Pro Data отключен от питания и Thunderbolt, затем положите его вверх дном на антистатический коврик или ровную поверхность с соответствующей защитой от электростатического разряда, такой как антистатический запястный ремешок.

С помощью отвертки Phillips #2 удалите два винта, удерживающих сервисную панель на месте.

Переверните Pro Data на верхнюю сторону. Удерживайте шасси за длинные стороны и слегка надавите на сервисную панель вниз и в сторону от вентиляционного отверстия. Она должна сдвинуться примерно на 5 мм, прежде чем остановится.

Возьмитесь за сервисную панель за левый край и поднимите ее под углом около 30°, освободив задвижки от вентиляционного отверстия, и снимите, чтобы открыть внутреннюю часть шасси.

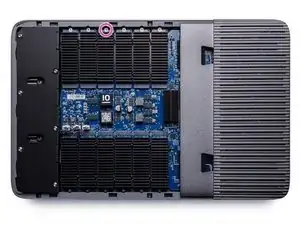

Определите модуль SSD для замены и отметьте его винт крепления на периферии шасси.

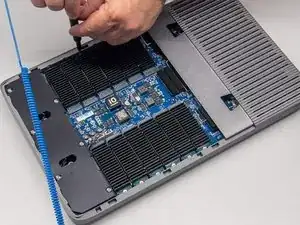

Открутите и снимите винт крепления модуля SSD с помощью отвертки Phillips #2.

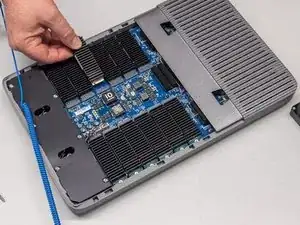

Поднимите внешний край модуля SSD под углом 15° от материнской платы.

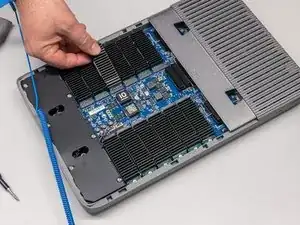

Вытяните модуль SSD вверх и в сторону от его порта, чтобы снять.

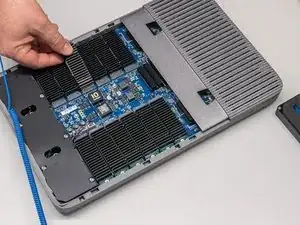

Вставьте новый модуль SSD под тем же углом, затем опустите его на место и закрутите винт крепления.

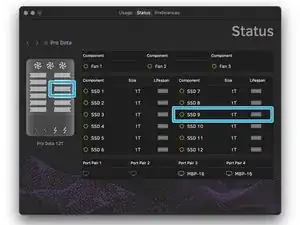

После сборки шасси, следуя инструкциям в этом руководстве в обратном порядке, убедитесь, что новый модуль SSD распознается и в порядке, запустив iodyne из папки «Программы» и перейдя на вкладку «Статус».
