Замена левой панели HP Officejet Pro 8620
Левая панель предоставляет доступ к различным компонентам, включая материнскую плату, батарею CMOS, блок питания и несколько других.
Для этого проекта вам понадобится отвертка T9-Torx.
Рекомендуется организовать винты, используя магнитную белую доску или ваш предпочтительный метод.
Шаг 1
Выключите принтер и отключите сетевой кабель.
Удалите два винта T9 длиной 13 мм с помощью отвертки T9-Torx. Поворачивайте против часовой стрелки до освобождения винтов.
Шаг 2

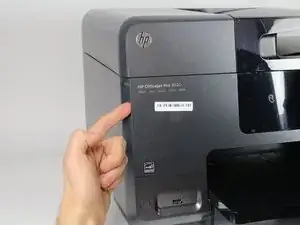

Откройте переднюю дверь, поставив палец на углубление с левой стороны принтера и потянув вниз.
Это даст доступ к двум винтам T9-TORX длиной 13 мм, которые необходимо удалить для освобождения панели.
Шаг 3

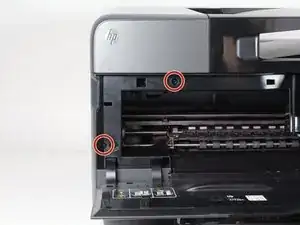

Удалите два винта длиной 13 мм с помощью отвертки T9-TORX, поворачивая против часовой стрелки (влево).
Шаг 4

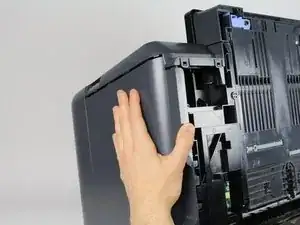

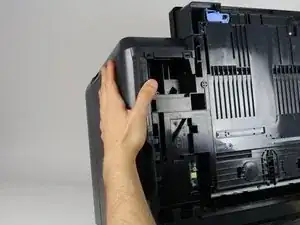

Осторожно снимите левую панель, положив ладонь на поверхность и потянув вниз.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
