Удаление сканирующей платформы Canon PIXMA MP190
В следующем руководстве показано, как удалить сканирующую платформу из принтера, а также как правильно очистить сканирующую платформу.
Шаг 1

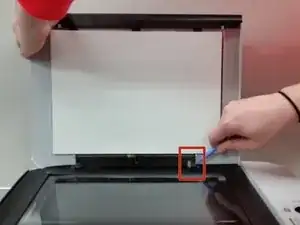

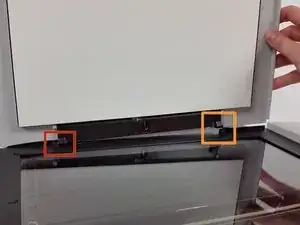

Поднимите крышку сканирующей платформы одной рукой и оттяните правую петлю внутрь, используя пластиковый инструмент.

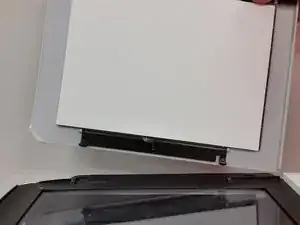

Крышка поднимется вверх и отдалится от принтера.
Шаг 2

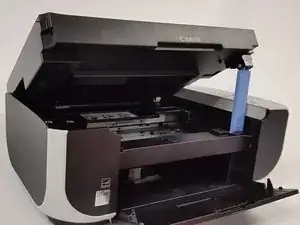

Поднимите сканирующую платформу в вертикальное положение.
Убедитесь, что опора сканирующего блока вставлена в слот опоры сканирующего блока.

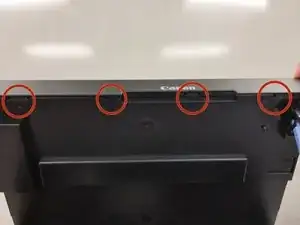

Четыре стрелочных маркера, расположенные на нижнем крае сканирующей платформы, отмечают четыре защелки, которые необходимо освободить.
Шаг 3

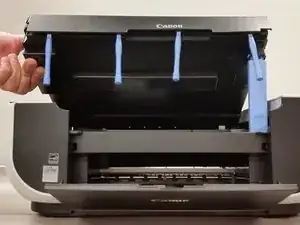

Поместите пластиковый инструмент на каждую из четырех стрелок маркеров.

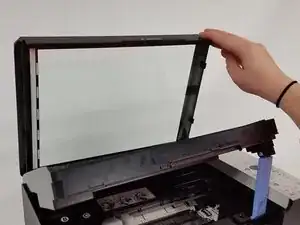

Сканирующая платформа отсоединится от блока сканирования. Поднимите стекло сканирующей платформы вверх, чтобы получить доступ к нижней поверхности стекла.
Шаг 4

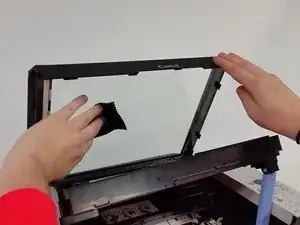

С помощью средства для очистки экранов и ткани удалите грязь или мусор с нижней поверхности стекла сканирования.
Шаг 5
Опустите стекло сканирующей платформы на сканирующий блок до повторного зацепления зажимов.

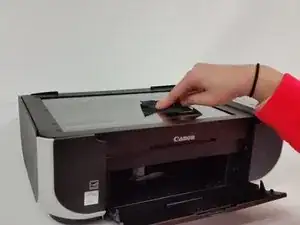

Очистите верхнюю поверхность стекла сканирующей платформы, используя средство для очистки экранов и ткань.
Установите крышку сканирующей платформы обратно, сначала ставя левую петлю.
Затем защелкните правую петлю на место.
Принтер теперь готов для сканирования или копирования.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
