Замена материнской платы HP Officejet J3680
Шаг 1
Отключите вилку от розетки и выньте кабель питания из задней части устройства
Отключите USB-кабель от компьютера и от задней части устройства.
Шаг 2
Используя отвертку Torx T10, отвинтите винты, указанные на изображении. Длина винтов — 13 мм.
Шаг 3
Используя отвертку Torx T10, отвинтите винты, указанные на изображении. Длина винтов — 13 мм
Шаг 4
На шаге 2 вы сняли винт в отмеченной синей области.
Осторожно снимите чёрную крышку, на которой располагается телефон. Под этой крышкой вы найдёте ещё два винта.
Используя отвертку Torx T10, отвинтите винты, указанные на изображении. Длина винтов — 13 мм
Шаг 5
Используя отвертку Torx T10, отвинтите винты, указанные на изображении. Длина винтов — 13 мм.
Шаг 6
После снятия задней пластиковой панели вы можете заменить и отремонтировать необходимые детали.
Шаг 7
Осторожно отключите все разъёмы, подключённые к главной материнской плате, как показано на изображении.
Шаг 8

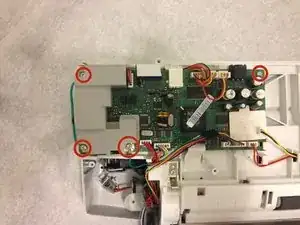

Используя отвертку Torx T10, отвинтите 4 винта, крепящие главную материнскую плату к корпусу. Длина винтов — 13 мм.
После их снятия материнская плата освободится от корпуса. Обратите внимание, что с левой стороны три винта прижатые к зелёным проводам. При установке платы убедитесь, что эти винты возвращены на место.
Заключение
Для сборки устройства проделайте эти шаги в обратном порядке.
Перевод руководства с ifixit.com
