Замена динамика HP Officejet 4630
Динамик в принтере может износиться и перестать работать. В этом руководстве показано, как заменить динамик, если он перестал издавать звук. Для выполнения этой операции потребуются навыки пайки, поскольку отключить динамик от платы управления — очень сложный процесс.
Шаг 1
Поднимите верхнюю крышку принтера.
Шаг 2
Выкрутите два винта T10 длиной 11 мм.
Шаг 3
Снимите панели, закрывающие блок питания и шнур.
Шаг 4
Отсоедините шнур от блока питания.
Шаг 5
Выдвиньте блок питания из корпуса.
Блок питания всё ещё подключён; не тяните слишком резко.
Шаг 6
Отсоедините последний кабель от блока питания.
Шаг 7
Под наклейкой с моделью на передней панели скрывается винт.
Отклейте наклейку с моделью от крышки.
После этого откроется доступ к винту T10, который крепит панель.
Шаг 8
Выкрутите единственный винт T10 длиной 12 мм, который крепит переднюю панель к корпусу принтера.
Ослабьте крепление панели крышки к корпусу принтера.
На внутренней стороне крышки подключён ленточный кабель. Перед тем как полностью отделить панель, отключите кабель.
Шаг 9
Осторожно отсоедините ленточный кабель No-Fuss от передней панели.
Шаг 10
Выкрутите семь винтов длиной 8 мм с помощью отвёртки Torx T6.
Извлеките материнскую плату из корпуса передней панели.
ЖК-дисплей расположен на противоположной стороне.
Шаг 11

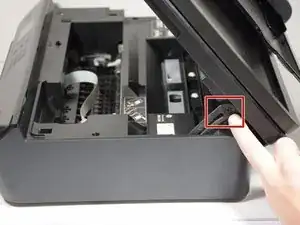

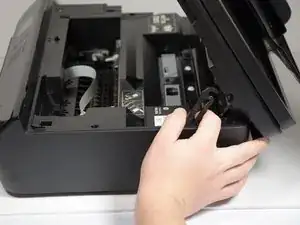

Снимите фиксатор, который ограничивает открытие крышки принтера, оттянув его вручную от оси на крышке.
Шаг 12
Снимите ролики подачи бумаги, сжав пальцами выемки и потянув ролики вверх.
Шаг 13

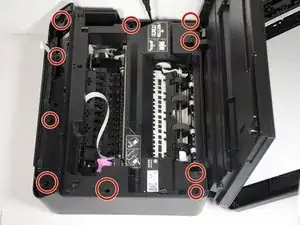

Выкрутите десять винтов T10 длиной 11 мм с помощью отвёртки.

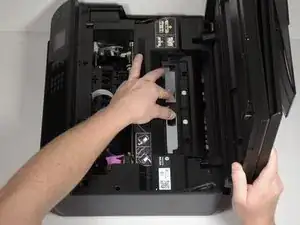

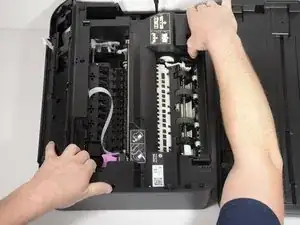

Верхняя половина принтера может раскрыться, когда Вы будете выкручивать винты, расположенные ближе к петлям.
Шаг 14

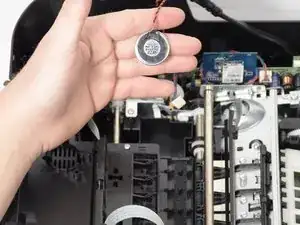

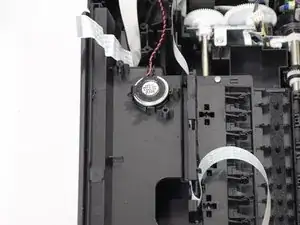

Отожмите фиксатор, удерживающий динамик, в сторону от динамика, одновременно вытягивая динамик вверх.
На этом этапе необходимо отрезать старый динамик и припаять новый.
Завершение
Чтобы собрать устройство, выполните указания в обратном порядке.
Перевод руководства с ifixit.com
