Замена блока сканера HP Officejet 4630

Под модельной наклейкой на передней панели скрыт винт.

Снимите модельную наклейку с крышки.

Это откроет винт T10, фиксирующий панель.

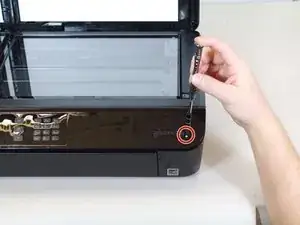

Удалите один винт 12 мм — T10, крепящий переднюю панель к корпусу принтера.

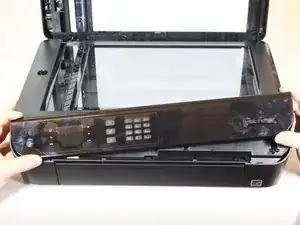

Ослабьте крышку панели от корпуса принтера.

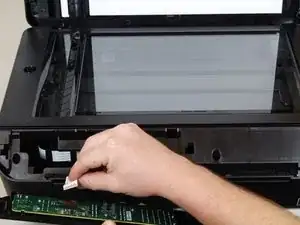

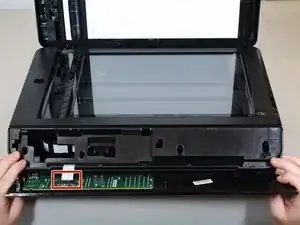

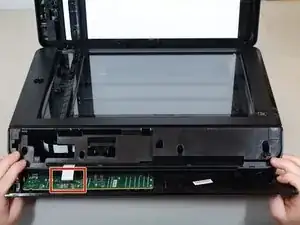

С обратной стороны крышки подключён шлейф. Отключите шлейф перед полным снятием панели.

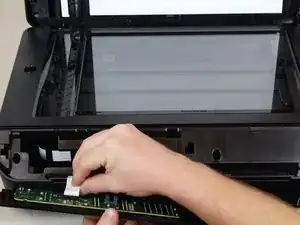

Осторожно отсоедините шлейф от передней панели.

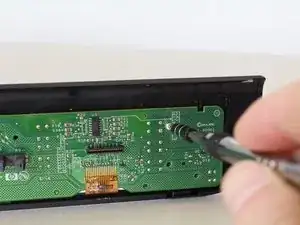

Удалите семь винтов 8 мм с помощью отвёртки Torx T6.

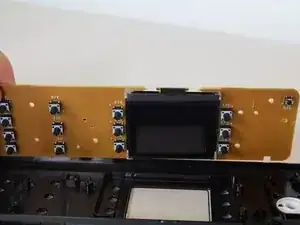

Снимите плату с корпуса передней панели.

ЖК-дисплей находится с противоположной стороны.

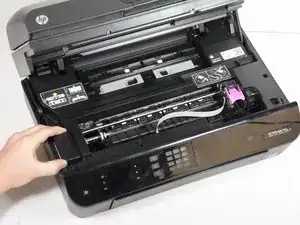

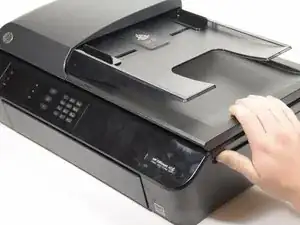

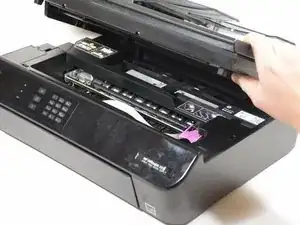

Поднимите крышку принтера.

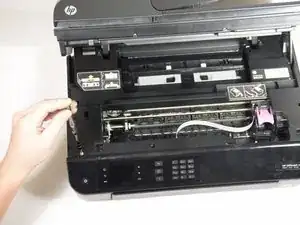

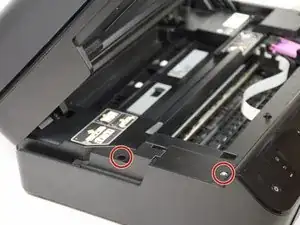

Удалите два винта T10 длиной 11 мм.

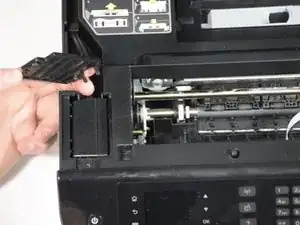

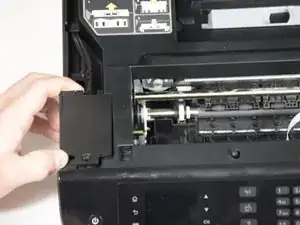

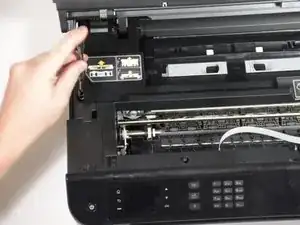

Снимите панели, закрывающие блок питания и кабель.

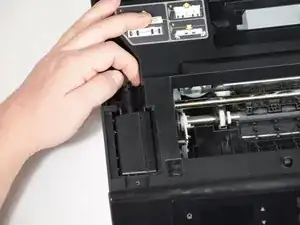

Отсоедините кабель от блока питания.

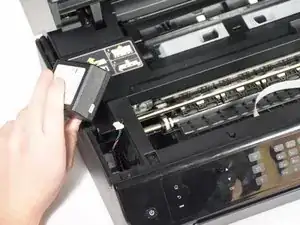

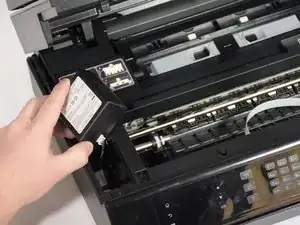

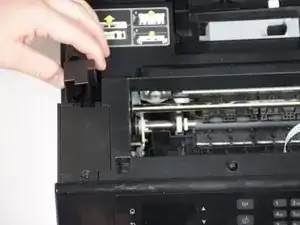

Выдвиньте блок питания из шасси.

Блок питания всё ещё подключён; не тяните слишком быстро.

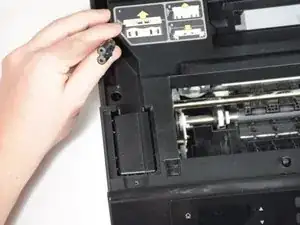

Отсоедините последний кабель от блока питания.

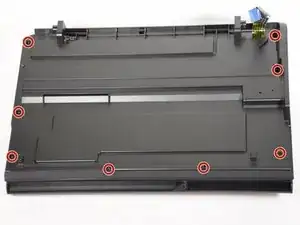

Удалите восемь винтов T10 длиной 1 мм с верхней крышки принтера.

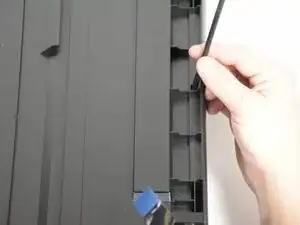

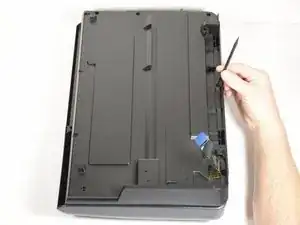

Используйте нейлоновую лопатку, чтобы поддеть защёлку.

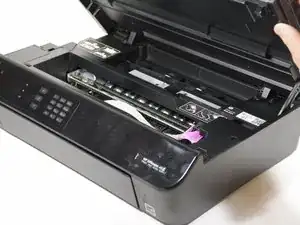

Поднимите всю панель вверх.

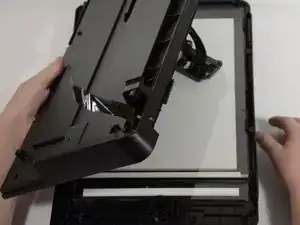

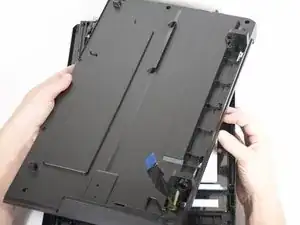

Поднимите и переверните всю панель.

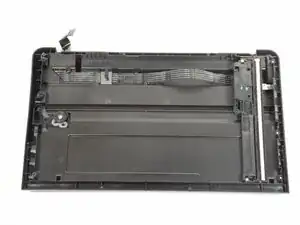

Учтите, что к панели прикреплён блок сканера.

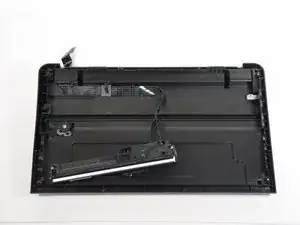

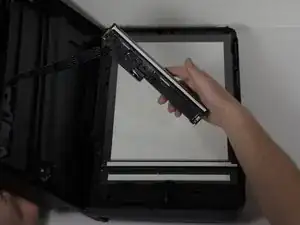

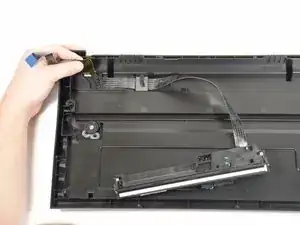

Начните с блока сканера на месте.

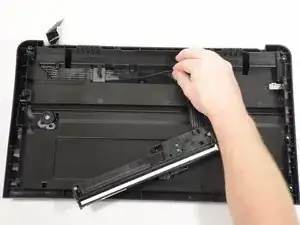

Снимите шлейф с направляющей.

Полностью отсоедините шлейф.
