Замена динамика HP Officejet J3680
Шаг 1

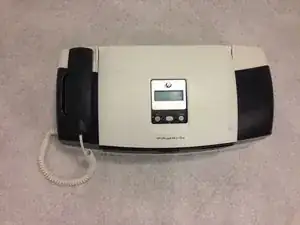

Извлеките вилку из розетки и из задней части устройства
Отсоедините USB-кабель от компьютера и от задней части устройства.
Шаг 2

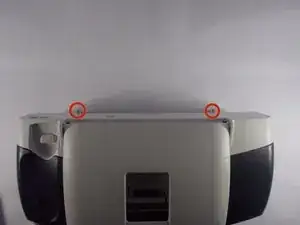

С помощью отвертки Torx T10 снимите винты, указанные на изображении. Винты длиной 13 мм.
Шаг 3
С помощью отвертки Torx T10 снимите винты, указанные на изображении. Винты длиной 13 мм.
Шаг 4

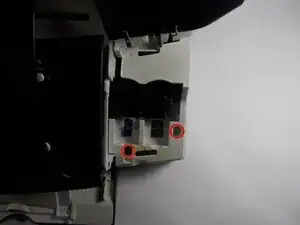

На шаге 2 вы сняли винт из области, обозначенной синим.
Осторожно снимите черную крышку, на которой находится телефон. Под этой крышкой вы найдете еще два винта.
С помощью отвертки Torx T10 снимите винты, указанные на изображении. Винты длиной 13 мм.
Шаг 5

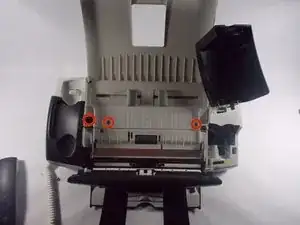

С помощью отвертки Torx T10 снимите винты, указанные на изображении. Винты длиной 13 мм.
Шаг 6

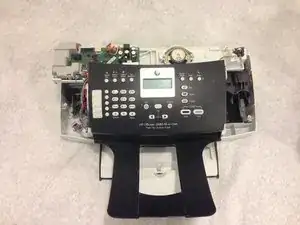

После снятия задней пластиковой панели вы готовы заменить и отремонтировать необходимые детали.
Шаг 7

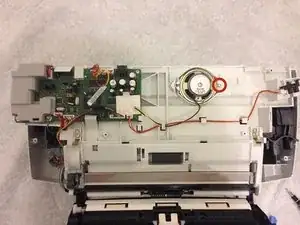

С помощью отвертки Torx T10 снимите винт, расположенный с правой стороны динамика, как показано на рисунке слева. Винт длиной 13 мм.
Шаг 8
Проследите за проводами, соединенными с динамиком, к зеленой материнской плате.
Затем отсоедините белую пластиковую деталь, соединенную с проводами, показанную слева, осторожно вытянув ее из материнской платы.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
