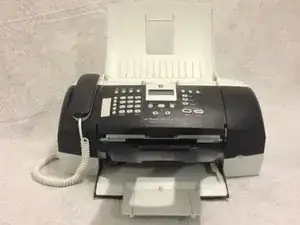

Замена стекла сканера автоматической подающей системы HP Officejet J3680

Уберите вилку из розетки и из задней панели устройства.

Отключите USB-кабель от компьютера и от задней панели устройства.

Используя отвертку Torx T10, удалите винты, указанные на рисунке. Винты имеют длину 13 мм.

Используя отвертку Torx T10, удалите винты, указанные на рисунке. Винты имеют длину 13 мм.

На шаге 2 вы удалили винт из области, показанной синим цветом.

Нежно снимите черную крышку, на которой лежит телефон. Под этой крышкой вы найдете еще два винта.

Используя отвертку Torx T10, удалите винты, указанные на рисунке. Винты имеют длину 13 мм.

Используя отвертку Torx T10, удалите винты, указанные на рисунке. Винты имеют длину 13 мм.

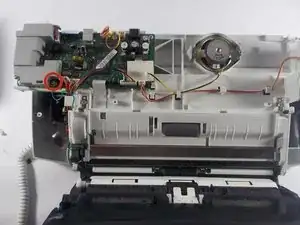

После того как задняя пластиковая панель была снята, вы готовы заменить и восстановить необходимые детали.

Слева от стекла сканера АDF вы увидите зеленый провод. Проследите за этим проводом к основной материнской плате. Используя отвертку Torx T10, удалите винт, который удерживает этот провод на материнской плате. Винт имеет длину 13 мм.

Слева от стекла сканера АDF вы увидите белый кабель, который ведет к основной материнской плате. Аккуратно снимите этот кабель, потянув его прямо вверх из разъема.

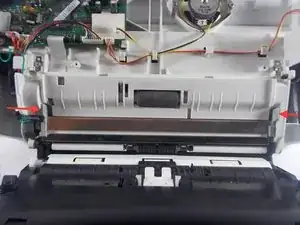

С обоими кабелями, снятыми с материнской платы, осторожно надавите на два серых зажима по краям стекла сканера внутрь (как показано стрелками на изображении). Осторожно поднимите стекло сканера вверх и извлеките его из устройства.

Убедитесь, что вы следите за зеленым и белым кабелями, чтобы они не застряли в каких-либо частях устройства.

Осторожно проденьте зеленый и белый кабели через устройство к основной материнской плате. Подключите эти кабели обратно к материнской плате.

Аккуратно вставьте новое стекло сканера АDF обратно в устройство.

Установите заднюю пластиковую панель, подключите устройство и протестируйте новое стекло сканера АDF.
