Замена материнской платы клавиатуры HP Officejet J3680
Шаг 1

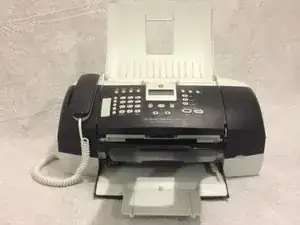

Отключите вилку от розетки и от задней части устройства
Отсоедините USB-кабель от компьютера и от задней части устройства.
Шаг 2
Используя отвёртку Torx T10, выкрутите винты, показанные на изображении. Длина винтов 13 мм.
Шаг 3
Используя отвёртку Torx T10, выкрутите винты, показанные на изображении. Длина винтов 13 мм.
Шаг 4
На шаге 2 вы выкрутили винт из области, отмеченной синим цветом.
Осторожно снимите чёрную крышку, на которой лежит телефон. Под этой крышкой находятся ещё два винта.
Используя отвёртку Torx T10, выкрутите винты, показанные на изображении. Длина винтов 13 мм.
Шаг 5
Используя отвёртку Torx T10, выкрутите винты, показанные на изображении. Длина винтов 13 мм.
Шаг 6
После снятия задней пластиковой панели вы можете заменить и отремонтировать необходимые детали.
Шаг 7

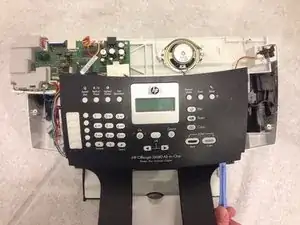

С помощью пластикового инструмента для открывания подденьте переднюю чёрную пластиковую панель в области экрана. На этой панели спереди находится символ HP.
Шаг 8

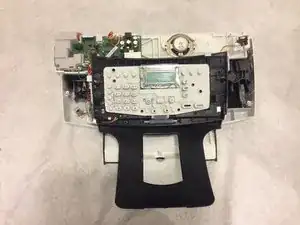

Используя отвёртку Torx T10, выкрутите 7 винтов на панели, отмеченной на изображении. Длина этих винтов 13 мм.
После этого снимите эту панель.
Шаг 9
Снимите резиновые кнопки. Они легко отрываются.

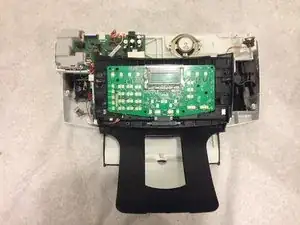

Под ними вы увидите зелёную материнскую плату.
Шаг 10

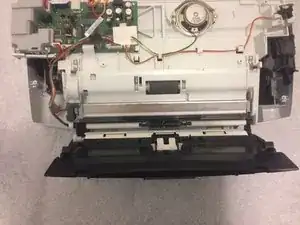

Снимите чёрный бумажный лоток, потянув его прямо наружу. Если вы стоите прямо перед ним, тяните его на себя.
Шаг 11

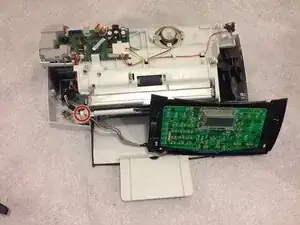

Снимите всю чёрную переднюю панель (на которой расположена материнская плата), откидывая её вперёд (как при устранении зажёва бумаги) и тяните вперёд, пока она не отщёлкнется.
Начните с правой стороны. Как только правая сторона освободится, выполните то же самое с левой стороны.
Шаг 12

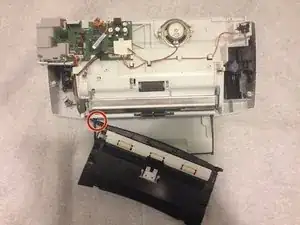

Проследите провода от левой стороны материнской платы клавиатуры (на панели, которую вы только что сняли) до основной материнской платы и аккуратно отсоедините провода от основной материнской платы (расположена в верхнем левом углу).
Шаг 13
Протяните провода через отверстие в нижнем левом углу принтера так, чтобы панель с материнской платой клавиатуры полностью отключилась от принтера.
Чтобы проще провести её через отверстие, поверните белую деталь на конце проводов горизонтально.
Шаг 14

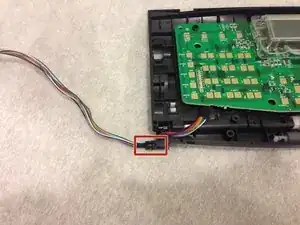

Наконец, потяните провода вверх в месте, где на проводах наклеена чёрная лента.

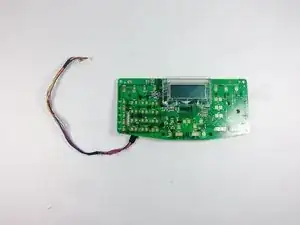

Зелёная материнская плата отключится от панели.
Шаг 15
Соберите устройство в обратном порядке, чтобы установить новую материнскую плату клавиатуры.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
