Замена каретки печатающей головки HP Officejet Pro 6835

Откройте основную крышку настолько, насколько она позволяет.

Используйте пластиковый инструмент для вскрытия, чтобы аккуратно отжать петлю с правой стороны, сдвинув её влево и сняв с крючка.

Откройте крышку дальше.

Отверткой Torx T9 отверните против часовой стрелки в общей сложности десять (10) винтов длиной 12 мм с корпуса принтера.

Два винта над блоком экрана расположены глубоко, поэтому может понадобиться длинная отвертка.

Возьмитесь за основной корпус и слегка приподнимите его.

Не тяните слишком сильно — к корпусу подключён кабель.

Возьмите основание белого ленточного кабеля, соединяющего корпус с основанием принтера, и вытащите его.

Пинцетом сожмите верхнюю часть пружины, расположенной справа от печатающей головки.

Поднимите пружину и перекиньте её через крючок каретки, чтобы снять пружину с печатающей головки.

Аналогично снимите левую пружину.

Пружины могут вырваться из принтера при их снятии.

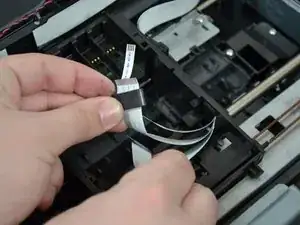

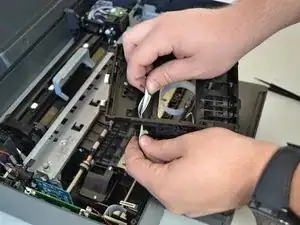

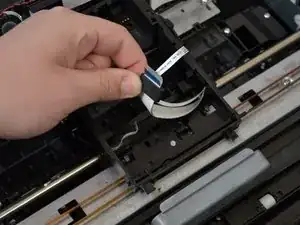

Пинцетом сожмите самый левый белый кабель на задней стороне печатающей головки.

Потяните кабель, чтобы отсоединить его от печатающей головки.

Продолжайте таким образом, чтобы снять все три белых кабеля с печатающей головки.

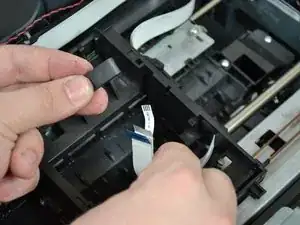

Поднимите печатающую головку с принтера, чтобы открыть последний белый кабель.

Пинцетом захватите последний кабель.

Потяните кабель, чтобы отсоединить его от печатающей головки.

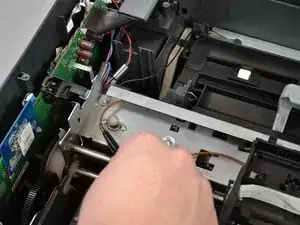

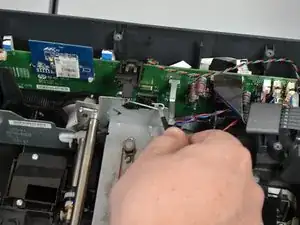

Пинцетом снимите правую часть металлической скобы, удерживающей металлическую рамку, поднимая её вверх.

Пинцетом отцепите витковую часть металлической скобы и потяните вверх, чтобы полностью её удалить.

Повторите эти действия с другой стороны принтера.

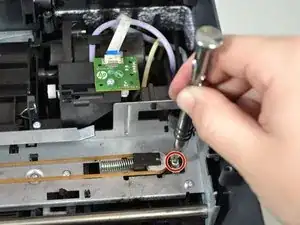

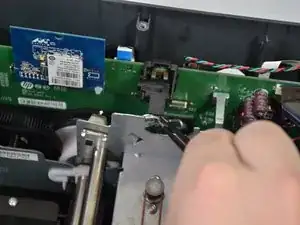

С правой стороны принтера отверните винт (6 мм, T9), удерживающий колесо ремня каретки, вращая отвертку против часовой стрелки.

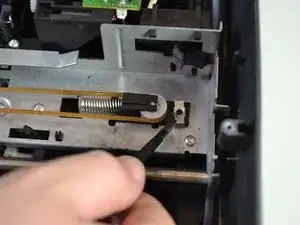

Пинцетом снимите металлическую скобу непосредственно под только что удалённым винтом, поднимая её вверх.

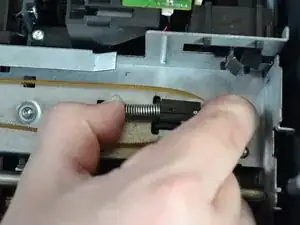

Одной рукой ослабьте натяжение ремня каретки вокруг колеса, сжав пружину у колеса.

Продолжая сжимать пружину, другой рукой схватите пружину и колесо и потяните вверх, чтобы снять их.

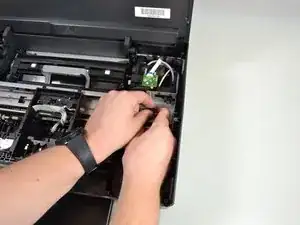

Освободите ремень каретки с крючка на другой стороне принтера пинцетом, потянув влево и вверх.

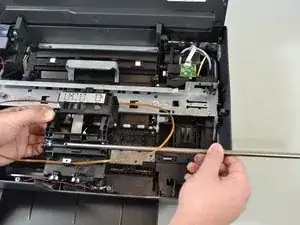

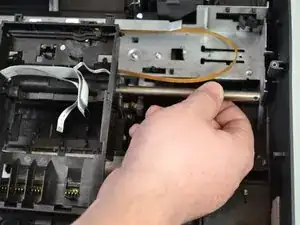

Возьмитесь за металлический стержень, соединённый с кареткой.

Сдвиньте стержень влево и приподнимите правый конец.

Выньте металлический стержень полностью из принтера, подняв его вертикально, и выдвиньте стержень из каретки, сдвинув левый конец вправо.

Переверните каретку вверх дном.

Металлическими пинцетами снимите скобу над ремнём каретки: сначала поднимите заднюю часть скобы, затем переднюю.

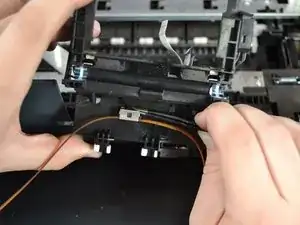

Снимите ремень каретки, удерживая каретку одной рукой и потянув ремень каретки вверх другой рукой.

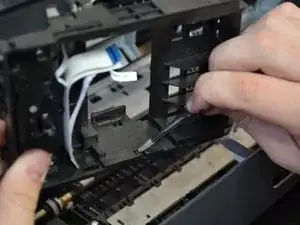

Пинцетом поочерёдно выдавливайте три защёлки из задней части каретки.

После отщёлкивания защёлок металлический кронштейн отпадёт, поэтому удерживайте его одной рукой.

При расположенной правильно «штрих-кодовой этикетке» захватите правую сторону чипа и снимите его с каретки.

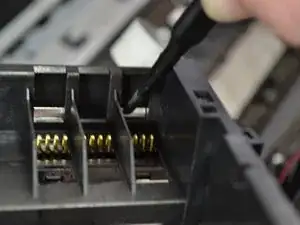

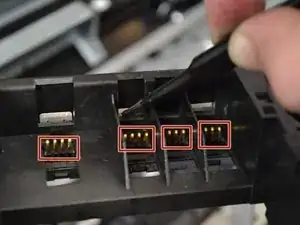

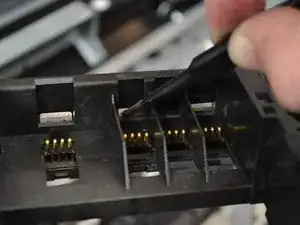

Четыре (4) разъёма должны легко выскочить. Если это не так, можно пинцетом выдавить их сверху.

Положите каретку на бок так, чтобы концы кабелей находились в верхней части.

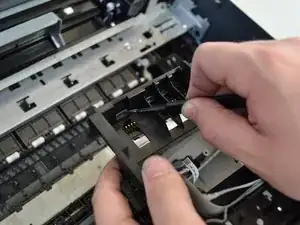

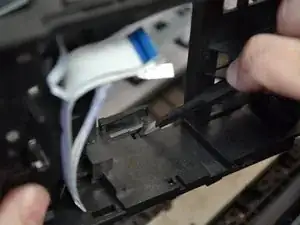

Используя пинцет, снимите одну сторону чёрного кронштейна, нажав сторону, ближайшую к Вам, вниз.

Повторите этот процесс с противоположной стороны, чтобы полностью снять кронштейн.

Держите ленточные кабели одной рукой и другой рукой снимите пластиковый держатель.

Если не получается протянуть все кабели сразу, полезно вытаскивать их по одному.

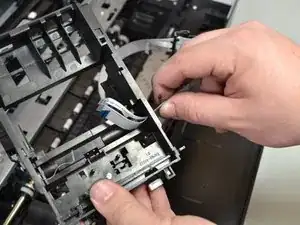

Вытяните кабели из каретки, захватив каретку одной рукой и потянув все кабели вместе другой рукой в противоположном направлении.

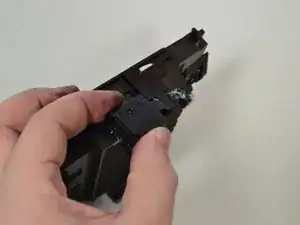

Переверните каретку на бок.

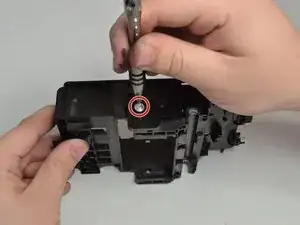

Удалите винт (T6 6 мм) на стороне каретки, поворачивая отвертку против часовой стрелки.

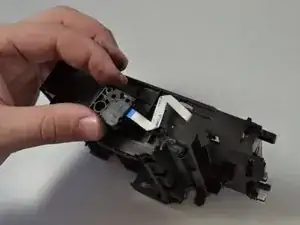

Снимите пластиковую крышку, потянув её вверх с каретки.

Снимите чёрный защёлк, вытащив ленточный кабель из каретки, потянув прямо вверх.
