Замена мотора подсветки сканера HP OfficeJet 4650

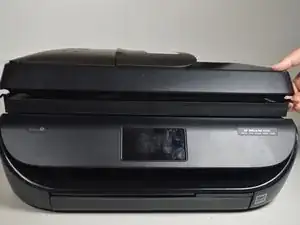

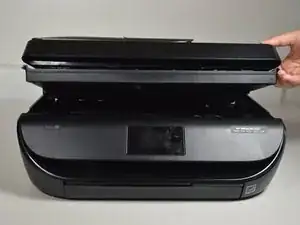

Откройте дверцу доступа к картриджам, поместив одну руку в выемки по обеим сторонам и потянув вверх.

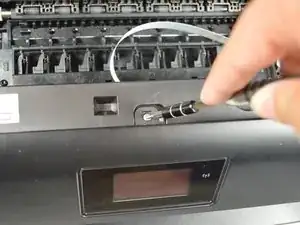

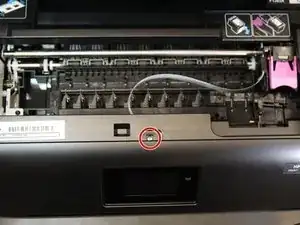

Используя шестигранную отвертку, отверните винт 2,0 мм x 14 мм, крепящий переднюю крышку к корпусу принтера, вращая винт против часовой стрелки.

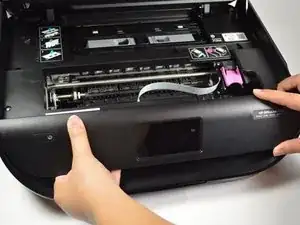

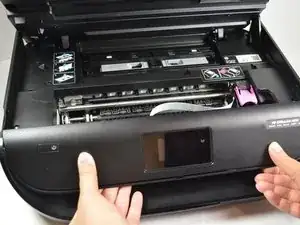

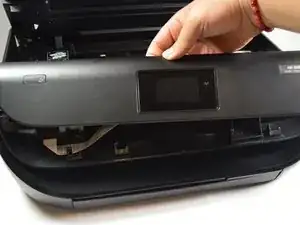

Освободите переднюю панель из внутренних крючков, приложив небольшую силу и сдвинув переднюю панель вправо.

Подожмите панель вверх, чтобы снять её с принтера.

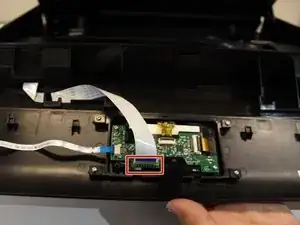

Сзади панели подключён разъём. Аккуратно переверните переднюю крышку к себе и переходите к следующему шагу.

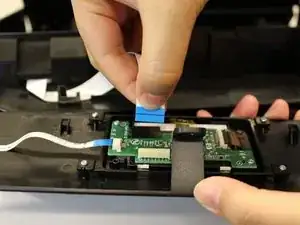

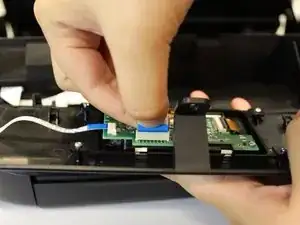

Снимите разъём, подключённый к плате дисплея, сжав синюю часть разъёма двумя пальцами и потянув его от платы.

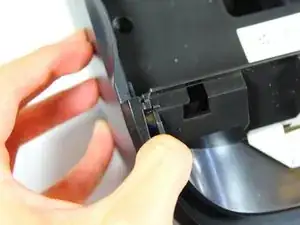

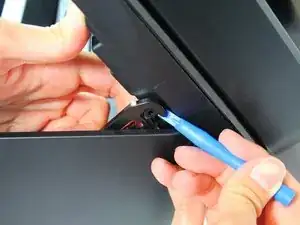

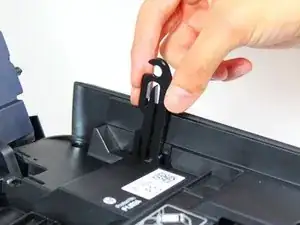

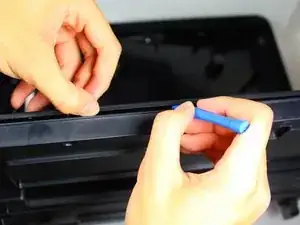

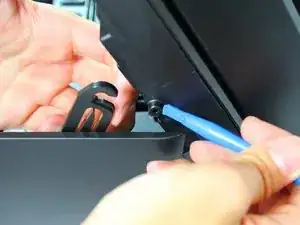

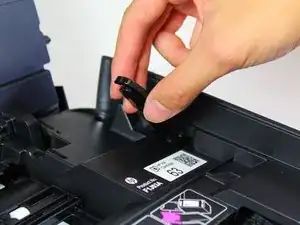

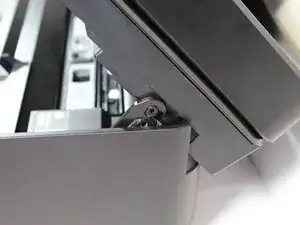

Отстегните защёлку, поддерживающую дверцу доступа к картриджам, используя пластиковый инструмент для вскрытия, чтобы поддеть защёлку, и другой рукой потяните защёлку из её крючка.

Освободите защёлку, нажав защёлку внутрь принтера и вытащив её.

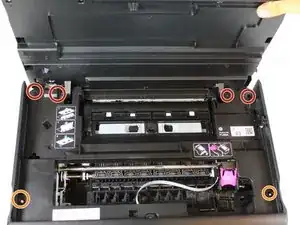

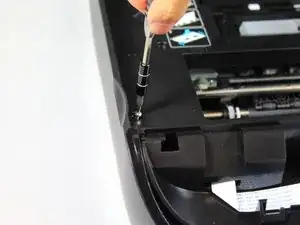

Снимите четыре шестигранных винта 2,0 мм x 14 мм, крепящие внутреннюю защитную крышку к корпусу, используя шестигранную отвертку и вращая против часовой стрелки.

Снимите два шестигранных винта 2,0 мм x 11 мм, крепящие внутреннюю защитную крышку к корпусу, используя шестигранную отвертку и вращая против часовой стрелки.

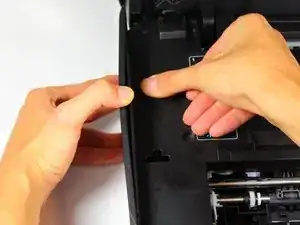

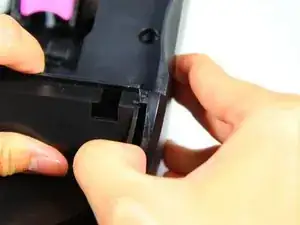

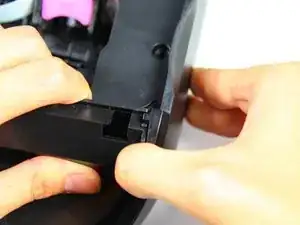

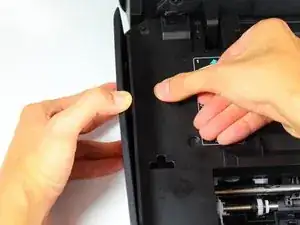

Отсоедините левую боковую крышку, надавив одной рукой на внутреннюю защитную крышку вниз и потянув левую боковую крышку другой рукой.

Оттяните защёлку левой боковой крышки от внутренней защитной крышки, чтобы отсоединить её от левой боковой крышки.

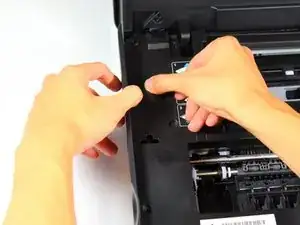

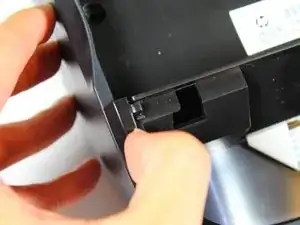

Отсоедините правую боковую крышку, надавив одной рукой на внутреннюю защитную крышку вниз и потянув правую боковую крышку другой рукой.

Отсоедините правую боковую крышку, потянув защёлку правой боковой крышки от внутренней защитной крышки.

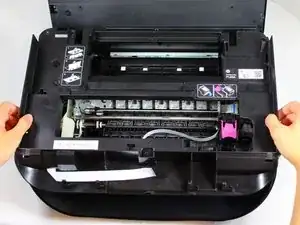

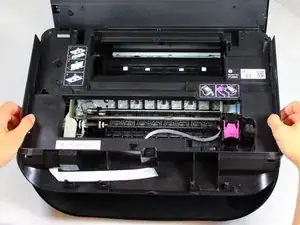

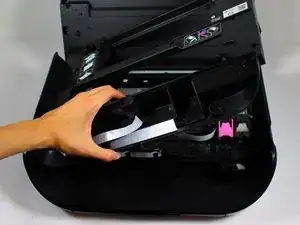

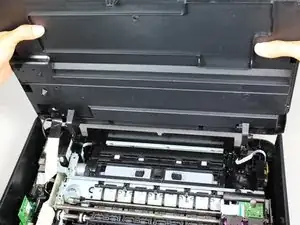

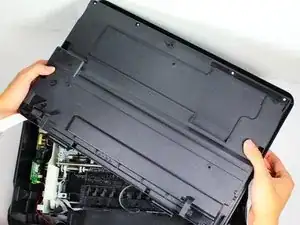

Возьмите внутреннюю защитную крышку обеими руками и поднимите её.

Аккуратно переверните внутреннюю защитную крышку против часовой стрелки.

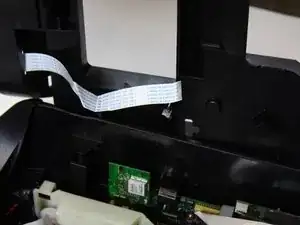

Будьте осторожны при подъёме внутренней защитной крышки. К крышке подключён разъём.

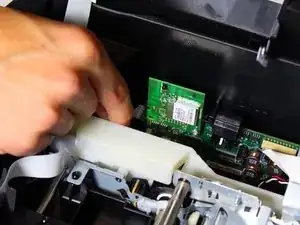

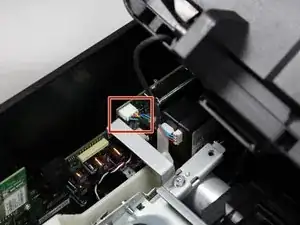

Снимите разъём, связывающий внутреннюю защитную крышку с материнской платой, сжав синюю часть разъёма двумя пальцами и потянув его от материнской платы.

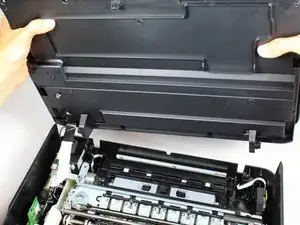

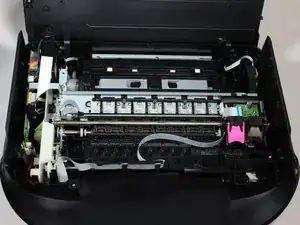

Снимите защитную крышку, подняв её от принтера обеими руками.

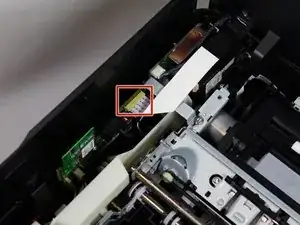

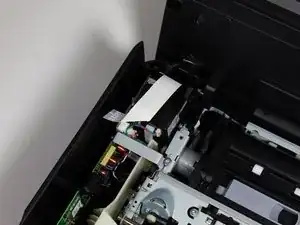

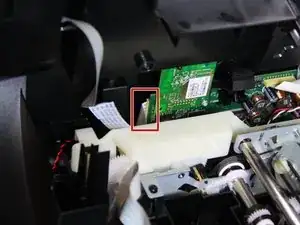

Снимите разъём, соединяющий дверцу доступа к картриджам с материнской платой, сжав синюю часть разъёма двумя пальцами и потянув его от материнской платы.

Снимите кабели, соединяющие дверцу доступа к картриджам с материнской платой, сжав переднюю часть разъёмного блока кабеля двумя пальцами и потянув его от материнской платы.

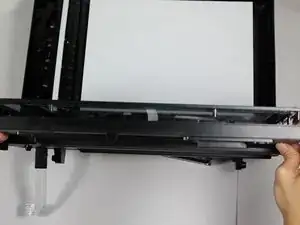

Переверните дверцу доступа к картриджам двумя руками так, чтобы сторона без стекла оказалась сверху.

Снимите восемь шестигранных винтов 2,0 мм x 14 мм на задней стороне дверцы доступа к картриджу, используя шестигранную отвертку и поворачивая против часовой стрелки.

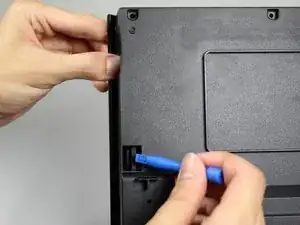

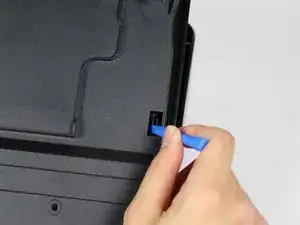

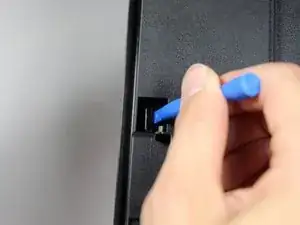

Используйте пластиковый инструмент для вскрытия, чтобы отщелкнуть клипсу с правой стороны и отжать клипсу наружу.

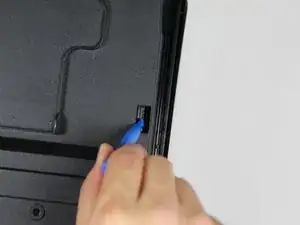

Используйте пластиковый инструмент для вскрытия, чтобы отщелкнуть клипсу с левой стороны и отжать клипсу наружу.

Изнутри стекла сканера могут выпасть детали.

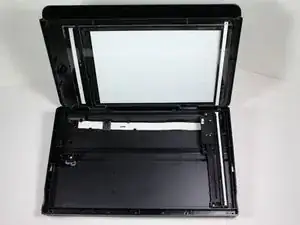

Отсоедините стекло сканера, медленно отводя стеклянную сторону от задней стороны дверцы доступа к картриджу.

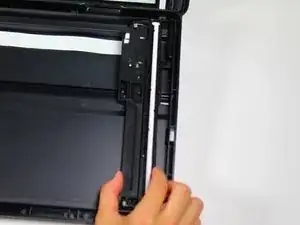

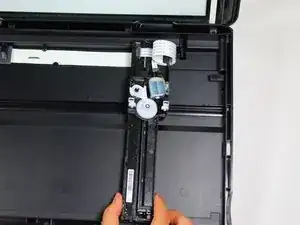

Найдите прямоугольную деталь сканера с белой световой полосой.

Переверните всю прямоугольную световую деталь сканера.

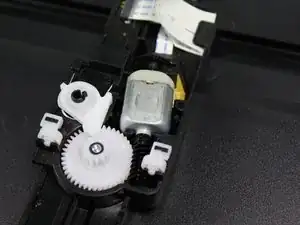

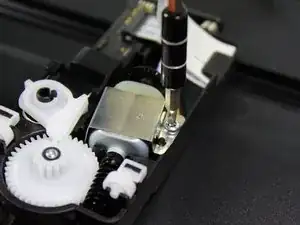

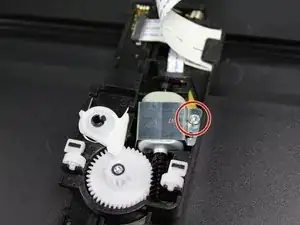

Снимите винт 2,0 мм, используя шестигранную отвертку и поворачивая винт против часовой стрелки, чтобы отсоединить металлическую пластину от мотора.

Снимите металлическую пластину, отводя её от мотора.

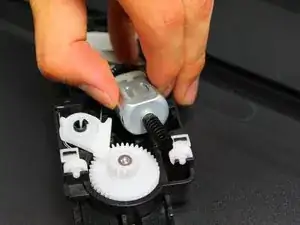

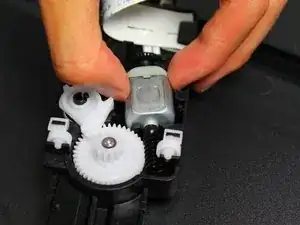

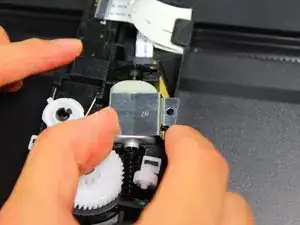

Извлеките мотор из корпуса, удерживая мотор с обеих сторон и потянув вверх.

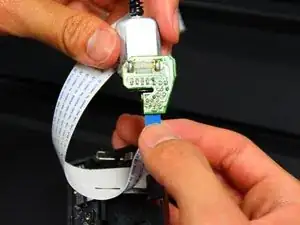

Снимите разъём, присоединённый к мотору, сжав синюю часть разъёма двумя пальцами и оттянув его от платы.
