Замена материнской платы Alienware AW610M
Материнская плата — центральный компонент мыши Alienware AW610M. Она соединяет и питает все остальные элементы. Повреждение, износ или электрический сбой могут привести к проблемам с работой, таким как нерабочие клики, рывки курсора или полная потеря питания. Замена материнской платы должна восстановить полную работоспособность и обеспечить надежную работу.
Это руководство предполагает базовое знакомство с разборкой электронных устройств и обращением с хрупкими компонентами. Перед началом замены убедитесь, что мышь полностью выключена и отключена от проводов, чтобы избежать случайных повреждений или короткого замыкания. Если вы не уверены, что проблема связана с материнской платой, обратитесь к нашей странице по устранению неисправностей перед продолжением.

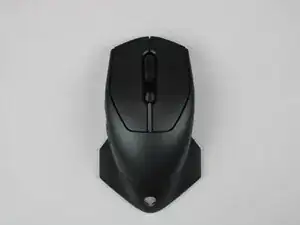

Шаг 1

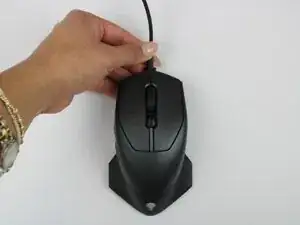

Выключите мышь и отключите все проводные подключения.

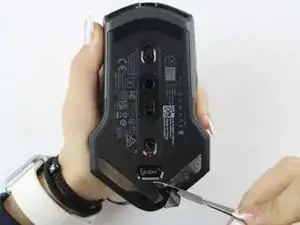

Шаг 2

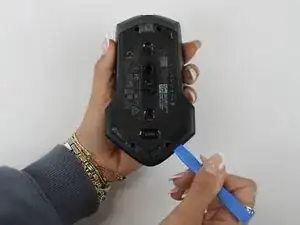

Используйте лопатку, чтобы аккуратно поддеть и снять старые ножки мыши.
Если ножки липкие, попробуйте поднимать медленно с одного угла, чтобы избежать их разрыва.
Осторожно — не царапайте поверхность мыши и не повредите пластиковый корпус.

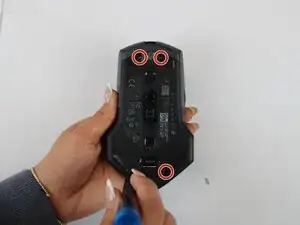

Шаг 3

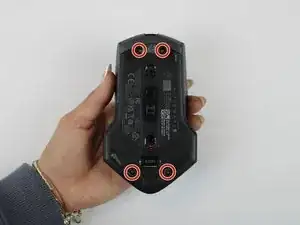

Удалите четыре винта длиной 6,5 мм с помощью отвёртки Y1 Tri-Point.

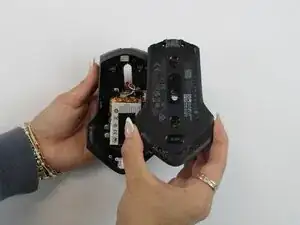

Шаг 4
С помощью инструмента для вскрытия аккуратно подденьте и разомкните две половины корпуса мыши. Начните от шва и двигайтесь по окружности, пока корпус не разойдётся.
Не оттягивайте половины полностью — внутри всё ещё подключены провода.

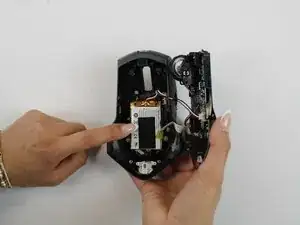

Шаг 5

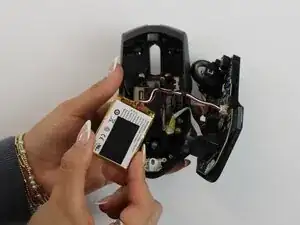

Извлеките аккумуляторный блок внутри мыши.
Если возникают трудности, используйте небольшой плоский инструмент, чтобы помочь вынуть его.
Аккумулятор слегка приклеен к мыши, поэтому вынимайте его аккуратно, чтобы не повредить батарею или проводку.
Шаг 6

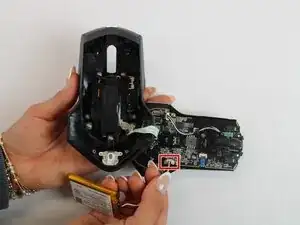

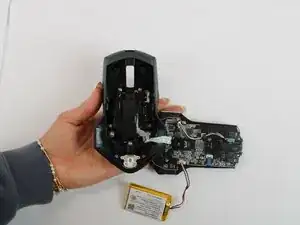

Снимите старую батарею с её места. Отведите разъём провода от материнской платы, чтобы отключить его.
Убедитесь, что все провода находятся внутри мыши перед её закрытием для облегчения повторной сборки.

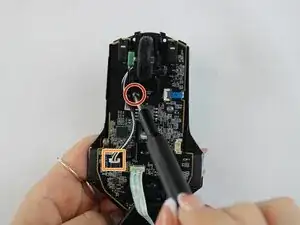

Шаг 7
Удалите один винт длиной 5,4 мм с помощью крестовой отвёртки Phillips #1.

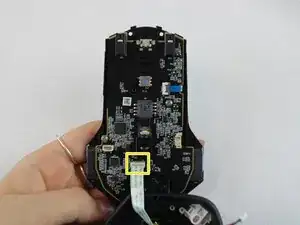

Отсоедините коннектор кабеля и снимите колесо прокрутки.
Аккуратно отсоедините последний разъём пальцами.
Будьте осторожны при отключении всех разъёмов, чтобы не порвать их.

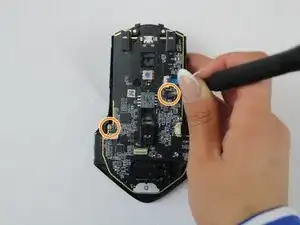

Шаг 8

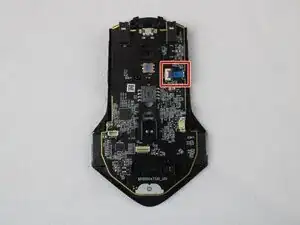

Отсоедините синюю ленту, которая соединяет материнскую плату с корпусом.
С помощью крестовой отвёртки Phillips #1 удалите два винта длиной 5,4 мм, чтобы отсоединить материнскую плату от базового корпуса.

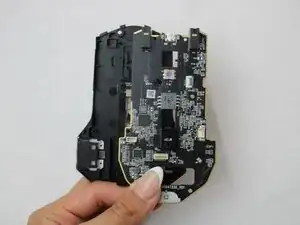

Шаг 9

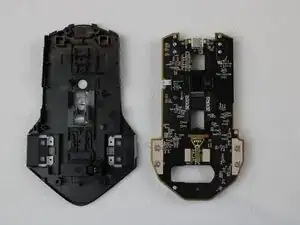

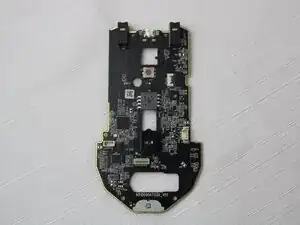

Аккуратно извлеките материнскую плату, подтягивая её пальцами.
Заключение
Для повторной сборки устройства следуйте этим инструкциям в обратном порядке.
