Замена энкодера колеса прокрутки Corsair Dark Core RGB PRO SE
Здравствуйте, это мой первый гид, поэтому буду рад отзывам!
Я хотел нагляднее показать, как заменить вращающийся энкодер для колеса прокрутки на Corsair Dark Core RGB PRO SE. Существует другой гид по замене самого колеса прокрутки, но не энкодера. Шаги очень похожи, но я постарался создать руководство с более чёткими фотографиями каждого шага.
Шаг 1

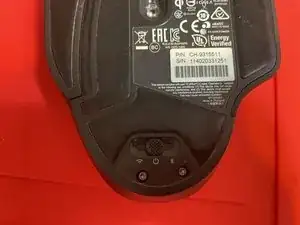

Требуется снять только нижнюю ножку. Однако комплекты для замены часто поставляются с полным набором (за исключением ножки на магнитной боковой панели), поэтому вы можете снять больше элементов. Ножки, которые на фото серые, идут в комплекте с доступным набором для замены.
Шаг 2

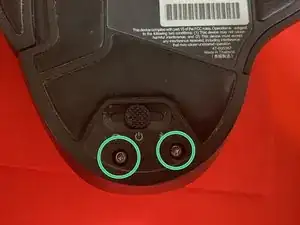

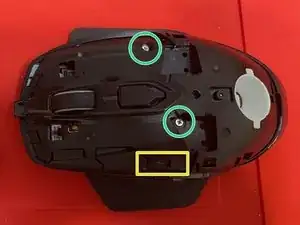

Выверните 2 винта, обнаруженные на шаге 1, с помощью отвёртки Torx TR6.

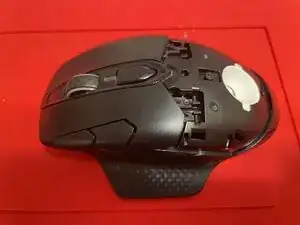

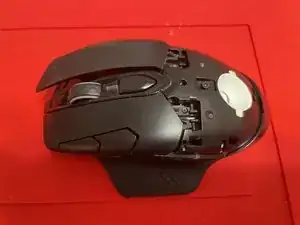

Снимите текстурированную панель, поддев тонким инструментом, например медиатором iFixit, под кромки и оторвав её. Панель удерживается пластиковыми защёлками, которые выйдут из зацепления при приложении силы под правильным углом.
Шаг 3

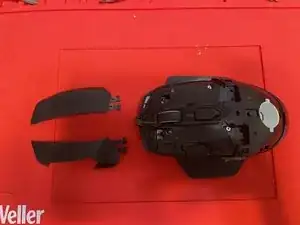

Снимите обе кнопки мыши, приподняв переднюю часть корпуса, а затем приложив усилие сжимания/скручивания к петле, чтобы выдавить штифты.
Шаг 4

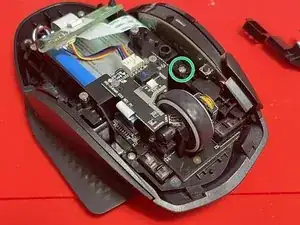

Выверните 2 винта с помощью отвёртки PH0.
Подденьте крышку медиатором или другим тонким инструментом по краю. Одна пластиковая защёлка, показанная в жёлтом квадрате, была очень трудной для снятия и у меня сломалась; это существенно не повлияло на работу мыши после сборки.
Шаг 5
Каждая крышка кнопки закреплена винтом — используйте отвёртку PH1, чтобы выкрутить винты и снять крышки. Маленькие пластиковые валики, выравнивающие крышку, создают некоторое сопротивление.
Шаг 6

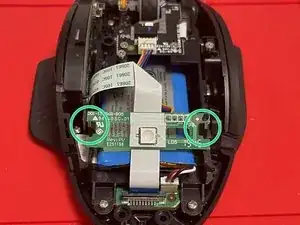

Плата светодиодов зафиксирована пластиковыми зажимами с каждой стороны. Её можно легко снять, нажав на пластиковые защёлки и отодвинув их от платы.
Шаг 7

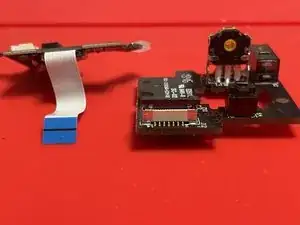

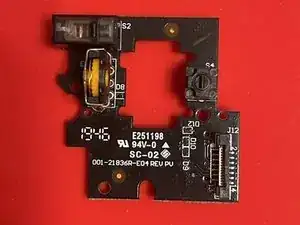

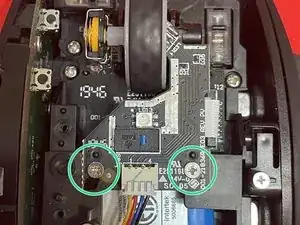

Выверните 2 винта отвёрткой PH0 и поднимите плату. Будьте осторожны при снятии светодиода, выступающего в область колеса прокрутки. Аккуратно отложите плату в сторону, оставив кабель подключённым.
Шаг 8

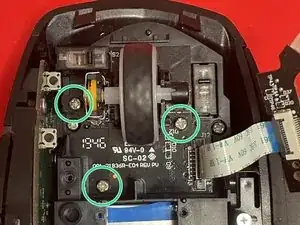

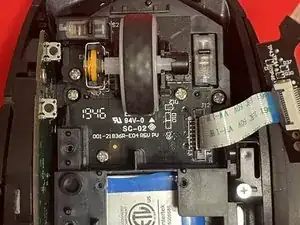

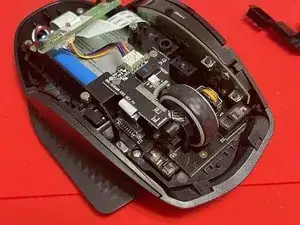

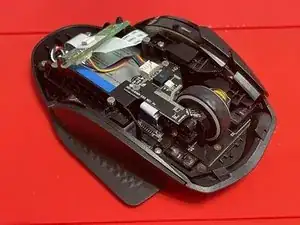

Выверните 3 винта отвёрткой PH1 и поднимите плату прямо вверх с корпуса мыши. Ось колеса прокрутки удерживается снизу пластиковыми зажимами; лучше снимать плату, аккуратно приподнимая по краям, пока она не отсоединится от печатной платы ниже.

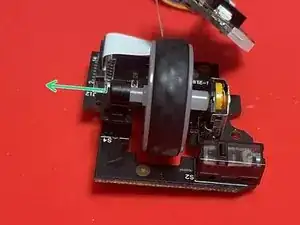

Аккуратно снимите колесо прокрутки. Ось должна быть вытянута из энкодера.
Шаг 9

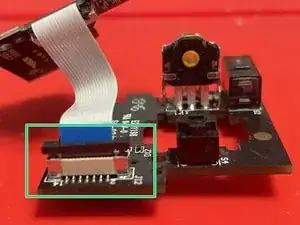

Осторожно приподнимите чёрную часть разъёма с обеих сторон, чтобы освободить кабель.
Шаг 10

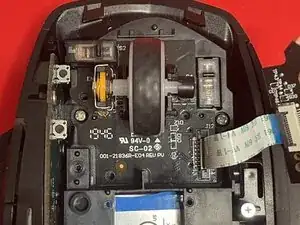

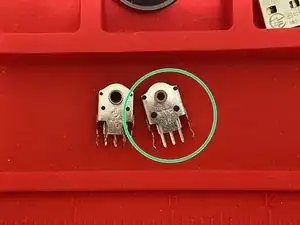

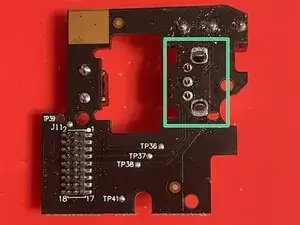

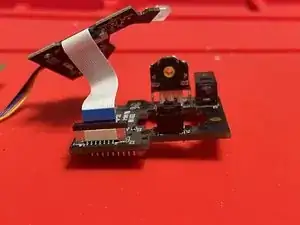

Отпаивайте старый энкодер и замените его на новый. Убедитесь, что его высота 10 мм, как указано на корпусе.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке. Если вы заменяете какие-либо другие компоненты, например кнопки мыши, рекомендуется перед сборкой найти соответствующий гид на этом сайте.
Перевод руководства с ifixit.com
