Замена элементов аккумулятора APC Smart-UPS SRT30000XLA

Перед началом ремонта отключите ИБП от питания.

Передняя панель закреплена пластиковыми защёлками.

Оттяните левый край передней панели от корпуса, чтобы освободить пластиковую защёлку.

Продолжайте оттягивать левый край передней панели от корпуса до тех пор, пока не освободится правая защёлка.

Снимите переднюю панель.

Используйте вырез в разъёме аккумулятора, чтобы потянуть его в сторону правого края корпуса и отключить.

Поднимите и поверните разъём аккумулятора, чтобы отвести его в сторону от сборки аккумуляторов.

Используйте крестообразную отвёртку, чтобы удалить три винта длиной 23 мм, закрепляющие сборку аккумуляторов.

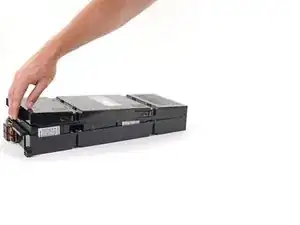

Вытащите сборку аккумуляторов из корпуса до упора в первую пластиковую защёлку.

Вы почувствуете резкую остановку сборки и услышите щелчок пластиковой защёлки.

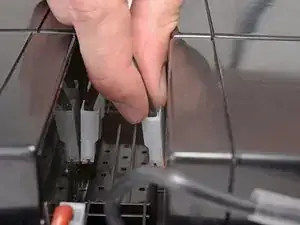

Нажмите на пластиковую защёлку и одновременно тяните сборку аккумуляторов, пока она не освободится от защёлки.

Продолжайте вынимать сборку аккумуляторов из корпуса до упора во вторую пластиковую защёлку.

Вы почувствуете резкую остановку сборки и услышите щелчок пластиковой защёлки.

Нажмите на пластиковую защёлку и одновременно тяните сборку аккумуляторов, пока она полностью не выйдет из корпуса.

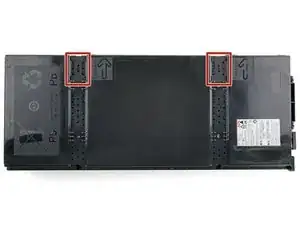

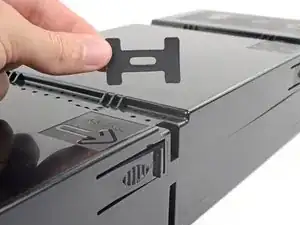

Снимите все защитные накладки с винтов на верхней части сборки аккумуляторов.

Эти винты затянуты очень сильно и легко срезаются. Прилагайте постоянное направленное вниз давление, чтобы избежать срезания шлица.

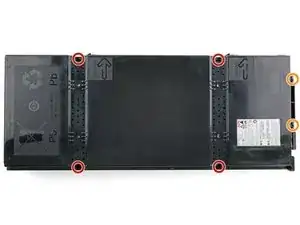

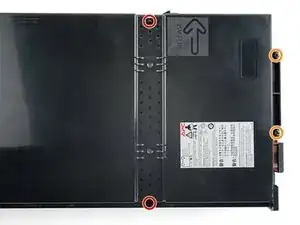

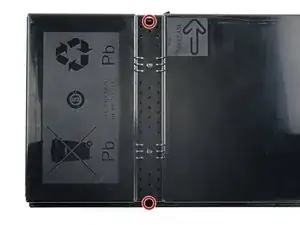

Используйте отвёртку Triangle 3, чтобы удалить шесть винтов, фиксирующих верхнюю крышку сборки аккумуляторов:

Четыре винта длиной 22.7 мм

Два винта длиной 15 мм.

Верхняя крышка сборки аккумуляторов зафиксирована пластиковой защёлкой.

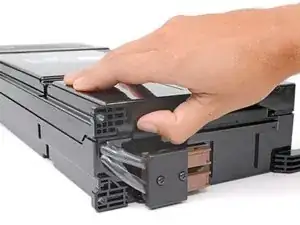

Нажмите на пластиковую защёлку над разъёмом аккумулятора и поднимите верхнюю крышку, чтобы освободить защёлку.

Задняя часть верхней крышки закреплена лентой. Будьте осторожны, чтобы не оторвать ленту на этом шаге.

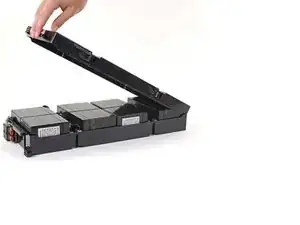

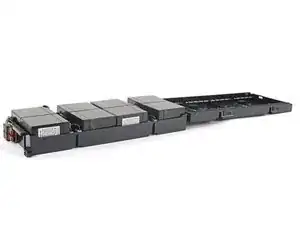

Откиньте верхнюю крышку над сборкой аккумуляторов и уложите её на бок.

Если какие-либо элементы аккумулятора протекают или на них видны признаки коррозии, наденьте нитриловые перчатки для защиты рук.

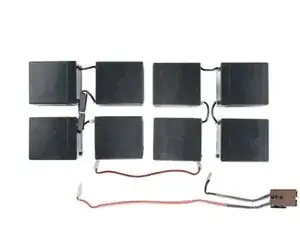

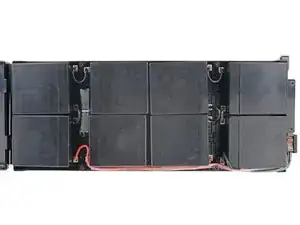

Следующие пять шагов показывают, как удалить один элемент аккумулятора. Элементы идентичны, но расположение разъёмов различается.

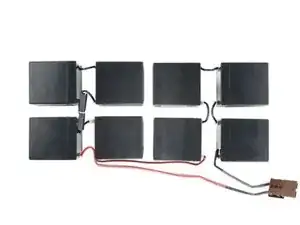

При сборке обратитесь к этим фотографиям, чтобы правильно подключить аккумуляторы.

Если светло‑красный провод закрывает элемент аккумулятора, с которым вы работаете, его нужно отвести в сторону.

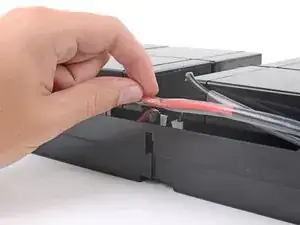

Поднимите светло‑красный провод с места рядом со стойкой винта, чтобы получить доступ к разъёму под ним.

При сборке убедитесь, что провод возвращён в исходное положение, иначе верхняя крышка не закроется правильно.

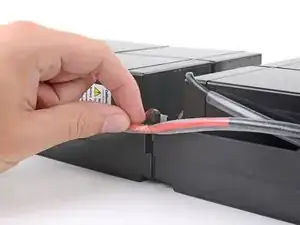

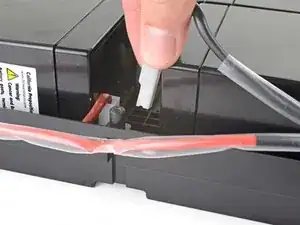

Возьмите белый штыревый разъём и потяните вверх, чтобы отсоединить его от отрицательной клеммы элемента аккумулятора.

Всегда тяните за сам разъём, а не за провод.

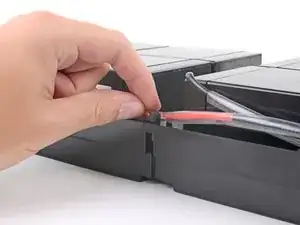

Повторите для другого штыревого разъёма, подключённого к положительной клемме элемента аккумулятора.

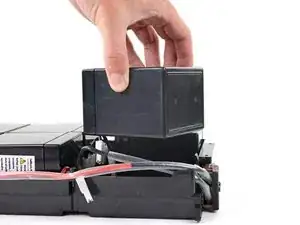

Поднимите элемент батареи из его отсека и извлеките его.

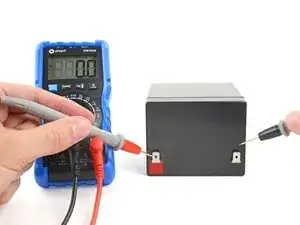

Если у вас есть мультиметр, вы можете определить состояние элемента батареи, измерив его напряжение.

Следуйте этому руководству, чтобы пользоваться мультиметром и измерять напряжение с использованием следующих параметров:

Если напряжение вашего элемента батареи ниже 10 В, замените его.

Зарядите весь блок батарей до 100% и проверьте элемент снова. Если напряжение батареи менее 12 В, замените её.
