Замена картриджа батареи APC Smart-UPS SMT1500RM2UC
Используйте это руководство для замены картриджа батареи в вашем источнике бесперебойного питания APC модели SMT1500RM2UC.
Примечание: Отдельные элементы батареи прикреплены к металлической подставке для батареи. Их необходимо заменять как одно целое, называемое картриджем батареи.
Шаг 1
Перед началом ремонта отключите ваш ИБП.
Шаг 2
Два пластиковых зажима фиксируют внешние края передней панели.
Нажмите на один из зажимов, пока он не освободится.
Оттяните край передней панели от устройства, пока зажим не выйдет из своего гнезда.
Шаг 3
Осторожно потяните незащищенный край панели от устройства, пока не освободится другой зажим.
Снимите переднюю панель.
Во время сборки нажмите панель на место, пока оба зажима не защелкнутся.
Шаг 4

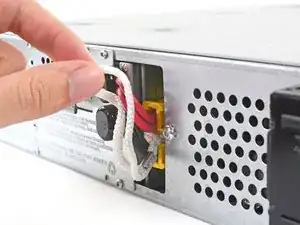

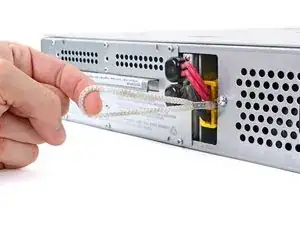

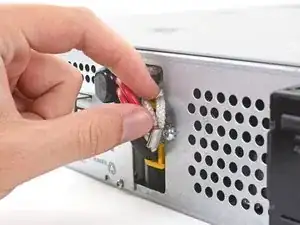

Вытащите струну отключения батареи из ее углубления посередине переднего края.
Шаг 5

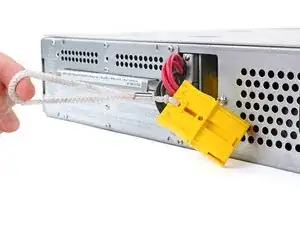

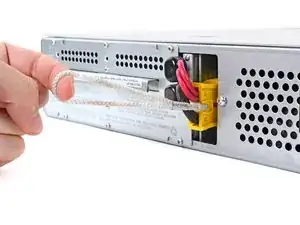

Используйте струну отключения батареи, чтобы полностью вытащить желтый разъем из его гнезда, отключая батарею.
Шаг 6

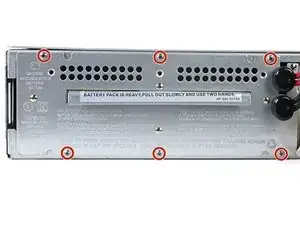

Используйте крестовую отвертку для удаления шести винтов длиной 11.2 мм, фиксирующих картридж батареи.
Шаг 7

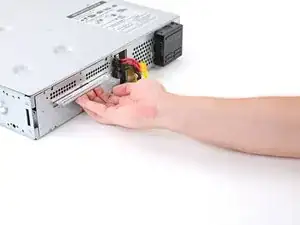

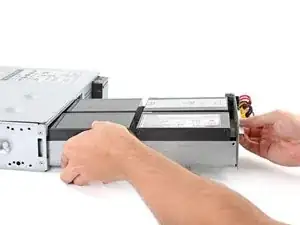

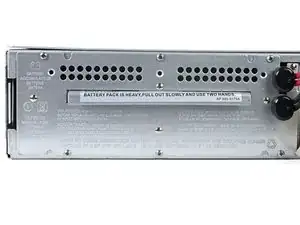

Выдвиньте картридж батареи из устройства, пока он не остановится.
Шаг 8

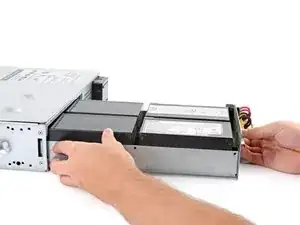

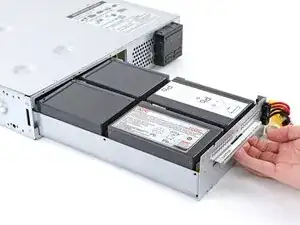

Используйте обе руки, чтобы поднять и снять картридж батареи.
Во время сборки установите язычок на заднем крае картриджа батареи в углубление для батареи и сдвиньте картридж на место.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Сдайте ваши электронные отходы в сертифицированный переработчик R2 или e-Stewards.
Ремонт прошел не так, как планировалось? Попробуйте выполнить базовое устранение неполадок или попросите помощь в нашем сообществе Answers.
