Замена блока аккумуляторов APC Smart-UPS SRT30000XLA
Используйте это руководство для замены блока аккумуляторов в источнике бесперебойного питания APC модели SRT30000XLA.
Шаг 1

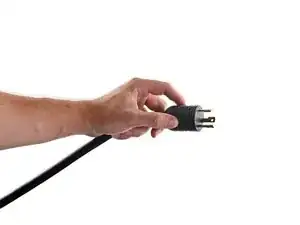

Перед началом ремонта отключите ИБП от сети.
Шаг 2
Передняя рамка зафиксирована пластиковыми защёлками.

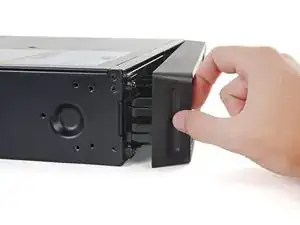

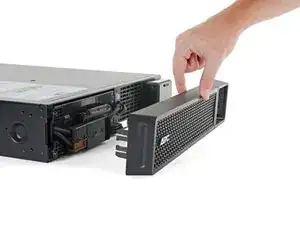

Оттяните левый край передней рамки от корпуса, чтобы освободить пластиковую защёлку.
Шаг 3

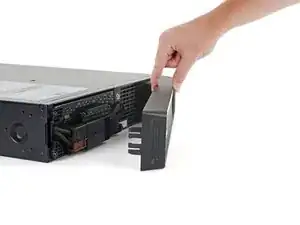

Продолжайте оттягивать левый край передней рамки от корпуса до освобождения правой защёлки.
Снимите переднюю рамку.
Шаг 4

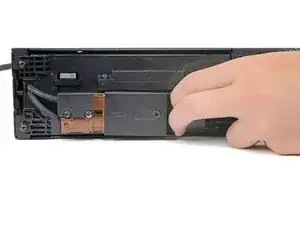

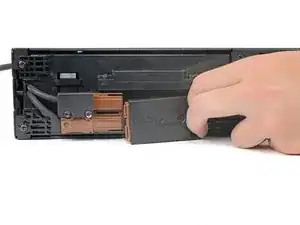

Используйте вырез в разъёме аккумулятора, чтобы потянуть его в сторону правого края корпуса и отключить.
Шаг 5

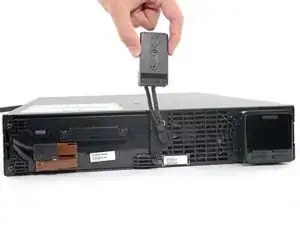

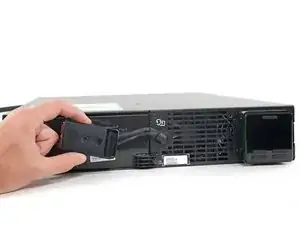

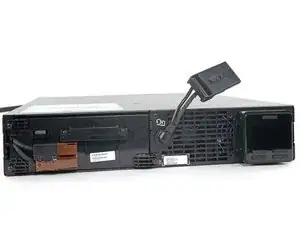

Поднимите и поверните разъём аккумулятора, чтобы убрать его с пути блока аккумуляторов.
Шаг 6

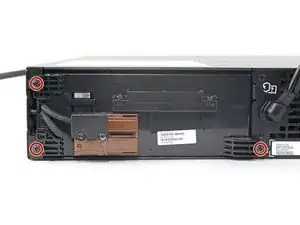

Снимите три винта длиной 23 мм, крепящие блок аккумуляторов, с помощью крестообразной отвертки.
Шаг 7

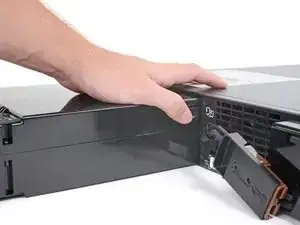

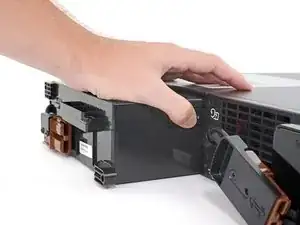

Вытяните блок аккумуляторов из отсека до первого пластикового зацепа.
Вы почувствуете резкую остановку блока и услышите щелчок пластикового зацепа.
Шаг 8

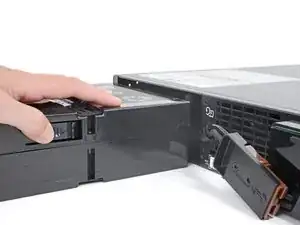

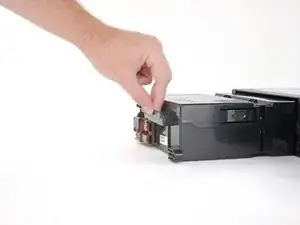

Нажмите на пластиковый зацеп, одновременно тянув блок аккумуляторов, пока он не освободится от зацепа.
Шаг 9

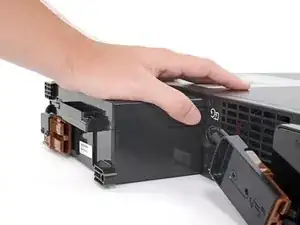

Продолжайте вытягивать блок аккумуляторов из отсека до второго пластикового зацепа.
Вы почувствуете резкую остановку блока и услышите щелчок пластикового зацепа.
Шаг 10

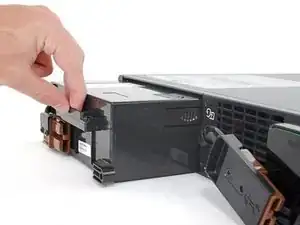

Нажмите на пластиковый зацеп, одновременно тянув блок аккумуляторов, пока он полностью не выйдет из отсека.
Шаг 11

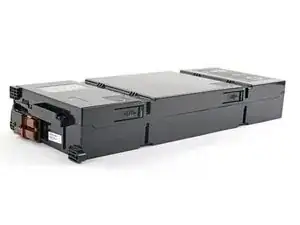

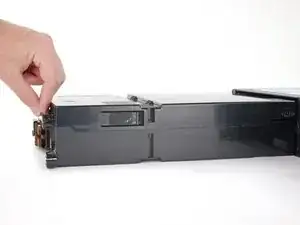

Вы получили блок аккумуляторов.
Заключение
Утилизируйте электронные отходы в пункте переработки с сертификацией R2 или e-Stewards.
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Ремонт не получился? Попробуйте базовую диагностику или обратитесь за помощью к сообществу APC Smart-UPS SRT30000XLA.
Перевод руководства с ifixit.com
