Замена видеоматеринской платы Sceptre X9 Komodo VII

Выключите питание и отключите монитор от сети перед началом работы.

Положите монитор лицевой стороной вниз на мягкую ровную поверхность (например, полотенце) для защиты экрана.

С помощью отвертки Phillips #2 отвинтите четыре винта 11,5 мм, крепящие подставку.

Осторожно вытяните подставку, чтобы отсоединить её от монитора. - Предупреждение: Не применяйте силу. Если подставка не выходит, проверьте, полностью ли откручены все винты перед попыткой вытащить её.

Используя ту же отвертку Phillips #2, отвинтите два винта 11,5 мм, фиксирующие пластиковую планку.

Поднимите планку и отложите в сторону.

Выровняйте новую подставку и/или аксессуары по точкам крепления на задней панели монитора.

Вставьте винты и затяните их до надёжной фиксации.

Убедитесь, что подставка устойчива и находится в горизонтальном положении перед тем как поднять монитор. - Напоминание: Проверьте, что все винты плотно затянуты и детали правильно выровнены, чтобы избежать нестабильности или наклона после сборки.

С помощью отвертки Phillips #2 отвинтите шесть винтов 7 мм в отмеченных местах.

С помощью пластикового инструмента для открытия подденьте монитор, чтобы освободить зажимы, удерживающие крышку.

По каждой стороне по четыре зажима, сверху четыре и один снизу.

При освобождении зажимов может быть слышен громкий щелчок. Не пугайтесь, это нормально.

После освобождения всех зажимов снимите крышку, потянув её вверх.

С помощью отвертки Phillips #2 отвинтите один винт 6 мм.

Отключите указанный кабель, потянув за основание разъёма.

Сдвиньте крышку к верхней части монитора.

Снимите крышку.

Будьте осторожны при отсоединении разъёмов — их легко повредить.

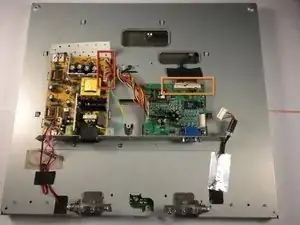

Отключите многоконтактный разъём в верхней части платы, крепко удерживая разъём и потянув в сторону.

Отключите многоконтактный разъём, идущий между видеоматеринской платой и материнской платой блока питания. Крепко удерживая разъём, потяните строго вверх.

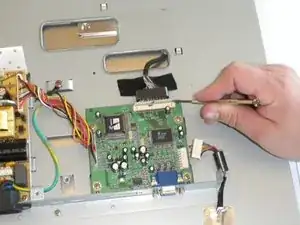

Для помощи при снятии разъёмов можно использовать пластиковый инструмент для открытия.

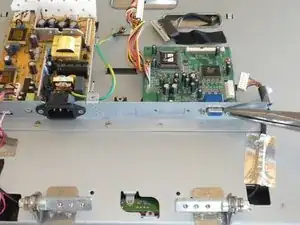

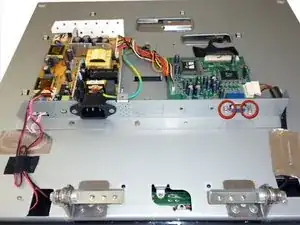

Снимите два винта с шестигранной головкой 3/16" с VGA-разъёма. При отсутствии гаечного ключа используйте игольчатые щипцы.

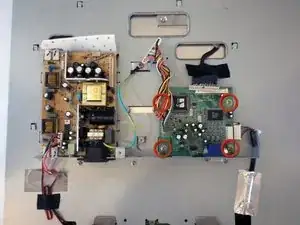

Отвинтите четыре винта 6,4 мм Phillips #2 в углах материнской платы с помощью отвертки Phillips #2.

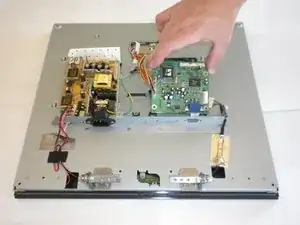

Поднимите материнскую плату строго вверх, чтобы извлечь её из задней панели.
